PEGASUS 67 ÷ 107 2S
2
IT
cod. 3540S434 - Rev. 00 - 10/2020
IT
1. AVVERTENZE GENERALI
• Leggere attentamente le avvertenze contenute in questo libretto di istruzioni in
quanto forniscono importanti indicazioni riguardanti la sicurezza di installazione,
l’uso e la manutenzione.
• Il libretto di istruzioni costituisce parte integrante ed essenziale del prodotto e deve
essere conservato dall’utilizzatore con cura per ogni ulteriore consultazione.
• Se l’apparecchio dovesse essere venduto o trasferito ad un altro proprietario o se
si dovesse traslocare, assicurarsi sempre che il libretto accompagni la caldaia in
modo che possa essere consultato dal nuovo proprietario e/o dall’installatore.
• L’installazione e la manutenzione devono essere effettuate in ottemperanza alle
norme vigenti, secondo le istruzioni del costruttore e devono essere eseguite da
personale professionalmente qualificato.
• Un’errata installazione o una cattiva manutenzione possono causare danni a perso-
ne, animali o cose. È esclusa qualsiasi responsabilità del costruttore per i danni cau-
sati da errori nell’installazione e nell’uso e comunque per inosservanza delle
istruzioni date dal costruttore stesso.
• Prima di effettuare qualsiasi operazione di pulizia o di manutenzione, disinserire
l’apparecchio dalla rete di alimentazione agendo sull’interruttore dell’impianto e/o
attraverso gli appositi organi di intercettazione.
• In caso di guasto e/o cattivo funzionamento dell’apparecchio, disattivarlo, astenen-
dosi da qualsiasi tentativo di riparazione o di intervento diretto. Rivolgersi esclusiva-
mente a personale professionalmente qualificato. L’eventuale riparazione-
sostituzione dei prodotti dovrà essere effettuata solamente da personale professio-
nalmente qualificato utilizzando esclusivamente ricambi originali. Il mancato rispetto
di quanto sopra può compromettere la sicurezza dell’apparecchio.
• Per garantire il buon funzionamento dell’apparecchio è indispensabile fare effettua-
re da personale qualificato una manutenzione periodica.
• Questo apparecchio dovrà essere destinato solo all’uso per il quale è stato espres-
samente previsto. Ogni altro uso è da considerarsi improprio e quindi pericoloso.
• Dopo aver rimosso l’imballaggio assicurarsi dell’integrità del contenuto. Gli elementi
dell’imballaggio non devono essere lasciati alla portata di bambini in quanto poten-
ziali fonti di pericolo.
• L'apparecchio può essere utilizzato da bambini di età non inferiore a 8 anni e da per-
sone con ridotte capacità fisiche, sensoriali o mentali, o prive di esperienza o della
necessaria conoscenza, purché sotto sorveglianza oppure dopo che le stesse ab-
biano ricevuto istruzioni relative all'uso sicuro dell'apparecchio o alla comprensione
dei pericoli ad esso inerenti. I bambini non devono giocare con l'apparecchio. La pu-
lizia e la manutenzione destinata ad essere effettuata dall'utilizzatore può essere ef-
fettuata da bambini con almeno 8 anni solo se sottoposti a sorveglianza.
• In caso di dubbio non utilizzare l’apparecchio e rivolgersi al fornitore.
• Lo smaltimento dell'apparecchio e dei suoi accessori deve essere effettuato in
modo adeguato, in conformità alle norme vigenti.
• Le immagini riportate nel presente manuale sono una rappresentazione semplifica-
ta del prodotto. In questa rappresentazione possono esserci lievi e non significative
differenze con il prodotto fornito.
2. ISTRUZIONI D’USO
2.1 Presentazione
Gentile Cliente,
La ringraziamo di aver scelto PEGASUS 67 ÷ 107 2S, una caldaia a basamento FER-
ROLI di concezione avanzata, tecnologia d’avanguardia, elevata affidabilità e qualità co-
struttiva. La preghiamo di leggere attentamente il presente manuale e di conservarlo con
cura per ogni riferimento futuro.
PEGASUS 67 ÷ 107 2S è un generatore termico a basse emissioni di NOx per riscal-
damento centrale ad alto rendimento funzionante a gas naturale o gas liquido governato
da un avanzato sistema di controllo elettronico.
Il corpo caldaia si compone di elementi in ghisa, la cui particolare conformazione garan-
tisce un’elevata efficienza di scambio in tutte le condizioni di funzionamento e di un bru-
ciatore atmosferico dotato di accensione elettronica con controllo di fiamma a
ionizzazione.
La dotazione di caldaia comprende inoltre una valvola automatica di sfiato dell’aria in cal-
daia, un termostato di regolazione a 2 stadi e termostato di sicurezza.
Grazie al sistema di accensione e controllo fiamma elettronico, il funzionamento dell’ap-
parecchio è in massima parte automatico.
All’utente è sufficiente impostare la temperatura impianto tramite il termostato di regola-
zione.
2.2 Pannello comandi
Per accedere al pannello comandi, sollevare lo sportellino frontale.

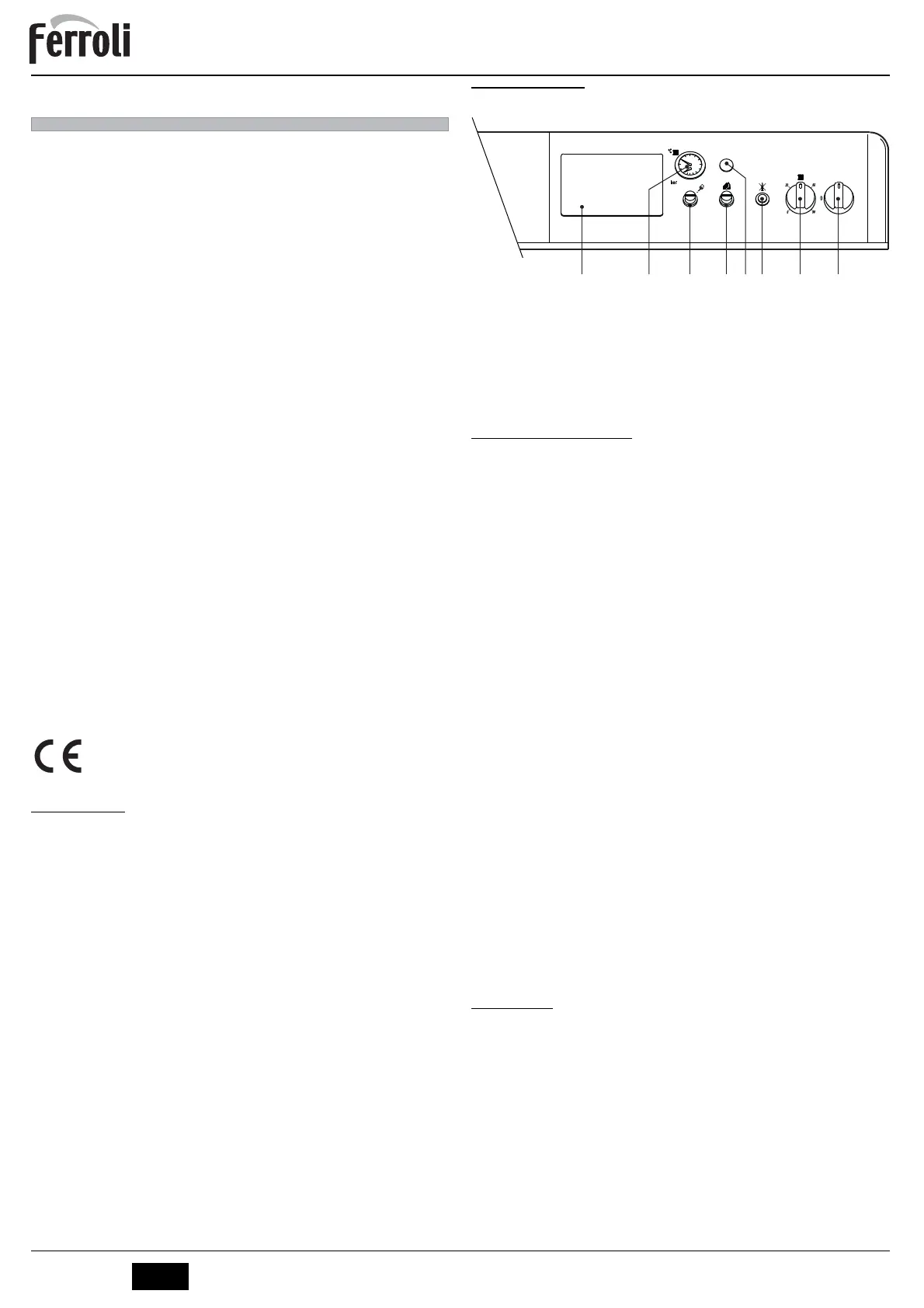

fig. 1 - Pannello comandi
Legenda
1 Predisposizione centralina termostatica
2 Termomanometro caldaia
3 Coperchietto del termostato di sicurezza a riarmo manuale
4 Coperchietto del termostato fumi a riarmo manuale
5 Tappo
6 Pulsante riarmo centralina controllo fiamma con spia di blocco
7 Termostato di regolazione caldaia a 2 stadi
8 Interruttore 0 - 1 - TEST
2.3 Accensione e spegnimento
Accensione
• Aprire il rubinetto del gas a monte della caldaia.
• Chiudere o inserire l’eventuale interruttore o spina a monte della caldaia.
• Portare l’interruttore di caldaia “8” sulla posizione 1 (fig. 1).
• Posizionare la manopola “7” sulla temperatura prescelta e quella dell’eventuale ter-
mostato ambiente sul valore di temperatura desiderato. A questo punto il bruciatore
si accende e la caldaia inizia a funzionare automaticamente, controllata dai suoi di-
spositivi di regolazione e sicurezza.
• Qualora la caldaia venga dotata di una centralina elettronica termostatica, montata
in posizione 1 di fig. 1, l’utente dovrà tenere conto anche delle istruzioni fornite dal
costruttore della stessa.
A
Se dopo aver eseguito correttamente le manovre di accensione, i bruciatori non
si accendono e il pulsante-spia blocco “6” si illumina, attendere circa 15 secon-
di e quindi premere il suddetto pulsante. La centralina () di controllo fiamma
così ripristinata ripeterà il ciclo di accensione. Se, anche dopo alcuni tentativi,
i bruciatori non si accendessero, consultare il paragrafo anomalie.
A
In caso venisse a mancare l’alimentazione elettrica alla caldaia, mentre
quest’ultima è in funzione, i bruciatori si spegneranno e si riaccenderanno au-
tomaticamente al ripristino della tensione di rete.
Spegnimento
Chiudere il rubinetto del gas a monte della caldaia, portare la manopola “8” su 0 e toglie-
re alimentazione elettrica all’apparecchio.
B
Per lunghe soste durante il periodo invernale,
al fine di evitare danni dovuti al gelo, è consi-
gliabile far scaricare tutta l’acqua della calda-
ia, e quella dell’impianto; oppure far introdurre
l’apposito antigelo nell’impianto di riscalda-
mento.
L’interruttore di caldaia 8 ha 3 posizioni “0-1-
TEST”; le prime due hanno funzione di spen-
to-acceso, la terza, instabile deve essere uti-
lizzata unicamente a scopi di servizio e di
manutenzione.
2.4 Regolazioni
Regolazione temperatura impianto
Ruotando la manopola 7 di fig. 1 in senso orario la temperatura dell’acqua di riscalda-
mento aumenta, in senso antiorario diminuisce. La temperatura può essere variata da
un minimo di 30° ad un massimo di 90°. Consigliamo comunque di non far funzionare la
caldaia al di sotto dei 45°.
Regolazione della temperatura ambiente (con termostato ambiente opzionale)
Impostare tramite il termostato ambiente la temperatura desiderata all’interno dei locali.
Su comando del termostato ambiente la caldaia si accende e porta l’acqua impianto alla
temperatura impostata dal termostato di regolazione caldaia 7 di fig. 1. Al raggiungimen-
to della temperatura desiderata all’interno dei locali il generatore si spegne.
Nel caso non sia presente il termostato ambiente la caldaia provvede a mantenere l’im-
pianto alla temperatura impostata dal termostato di regolazione caldaia.
Regolazione pressione idraulica impianto
La pressione di caricamento ad impianto freddo, letta sull’idrometro caldaia part. 2 di
fig. 1, deve essere di circa 1,0 bar. Qualora durante il funzionamento la pressione
LA MARCATURA CE CERTIFICA CHE I PRODOTTI SODDISFANO I REQUISITI FONDAMENTALI
DELLE DIRETTIVE PERTINENTI IN VIGORE.
LA DICHIARAZIONE DI CONFORMITÀ PUÒ ESSERE RICHIESTA AL PRODUTTORE.
