SFE1−LF−...
Festo SF E1−LF−... 0503NH Deutsch
12

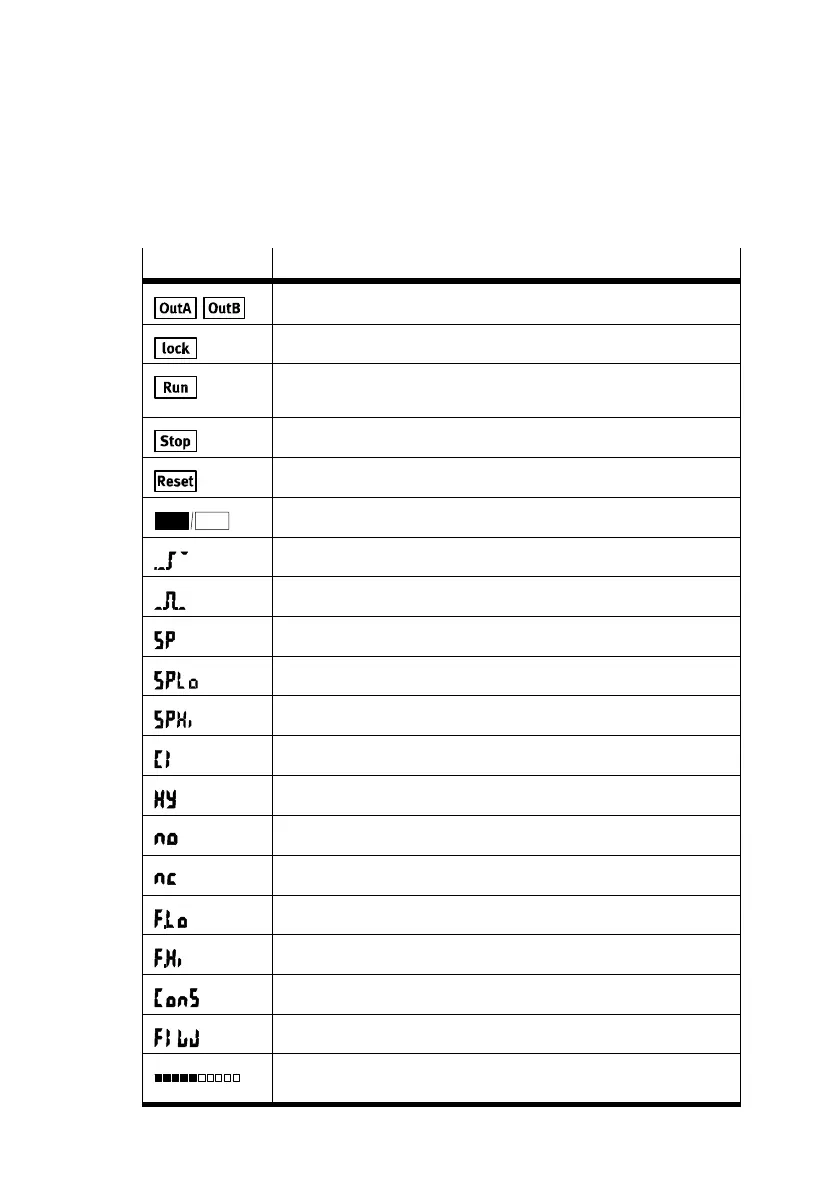

Symbolik auf dem Display
Symbolik
Beschreibung
Schaltausgang A/Schaltausgang B
Sicherheitscode aktiv (Sperrung gegen unbefugte Programmierung)
kumulierte Verbrauchsmessung aktivieren bzw. ist aktiv; Run blinkt,
wenn die Messung im Recordermodus gestartet wurde.
kumulierte Verbrauchsmessung stoppen
kumulierten Verbrauchsmesswert zurücksetzen
Schaltausgang gesetzt /nicht gesetzt
Schwellwert−Komparator
Fenster−Komparator
Schaltpunkt (switching point)
Unterer Schaltpunkt (switching point − low)
Oberer Schaltpunkt (switching point − high)
Impuls für kumulierten Verbrauch (consumption impulse)
Hysterese
Schließer (normally open)
Öffner (normally closed)
Minimalwert Durchfluss (flow low)
Maximalwert Durchfluss (flow high)
Schaltmodus Verbrauch (consumption − nur bei Out A)
Schaltmodus Durchfluss (flow − nur bei Out A)
Segmente leuchten: Grafische Anzeige des aktuellen Messwerts
bezogen auf den max. Messwert des Messbereichs
