SFE1−LF−...
Festo SF E1−LF−... 0503NH Deutsch
8
4Einbau
Mechanisch
Hinweis
Störungen durch elektromagnetische Einflüsse können Schäden verursachen.
S Halten Sie zu geerdeten Flächen einen seitlichen Abstand von mind.
x = 10mm ein (siehe folgende Bilder).

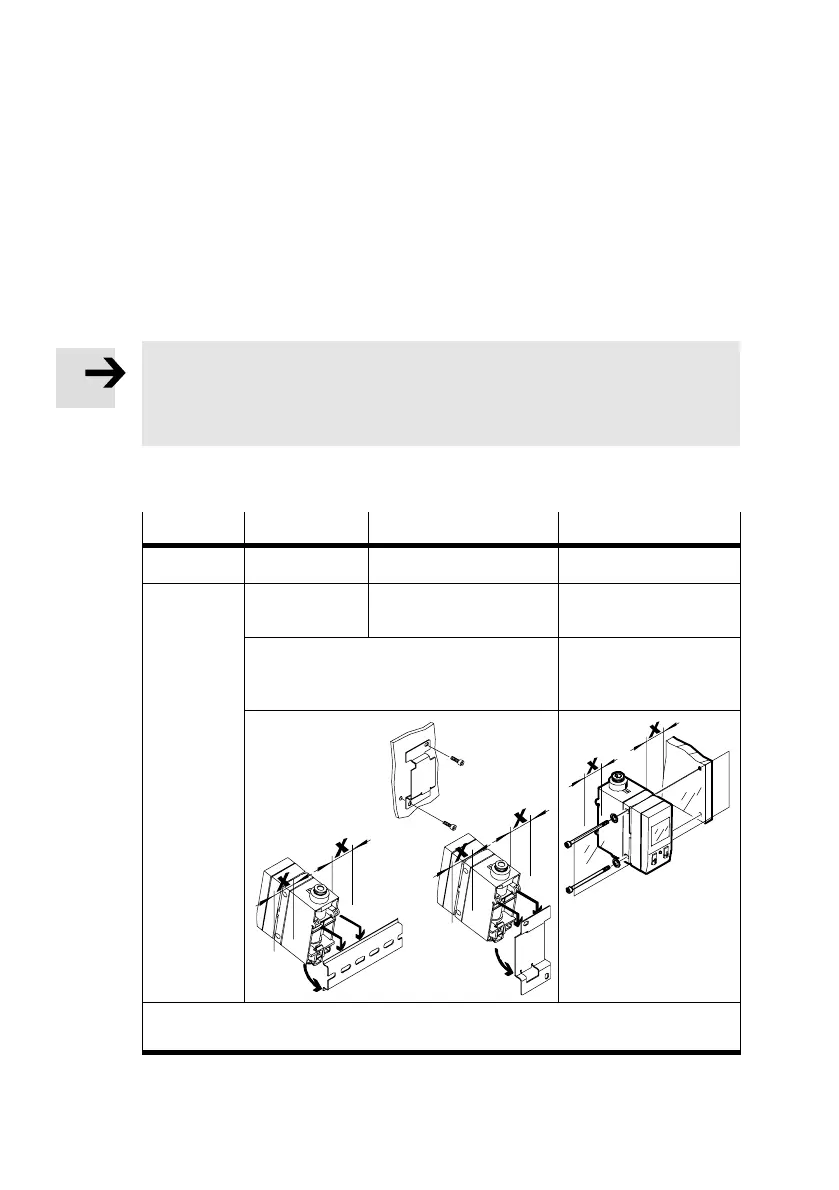

Die Einbaulage ist beliebig. Befestigen Sie den SFE1−LF−... wie folgt.
SFE1−...
−H...− −W...− ...
Befestigung Hutschiene Wandbefestigung Plattenmontage
Bemerkung Adapterplatte montieren
(z. B. 2 x M3)
2)
Den SFE1−LF−... in die Hutschiene/Be
festigungsplatte einhängen und andrücken,
bis der Befestigungsschieber einrastet.
Unterlagscheiben und
Schrauben M4 verwen
den
1)
2)
1) Anzugsdrehmoment 1 Nm
2) Lochbilder siehe Seite 59
