Fiamma Turbo-Vent P3 User Manual

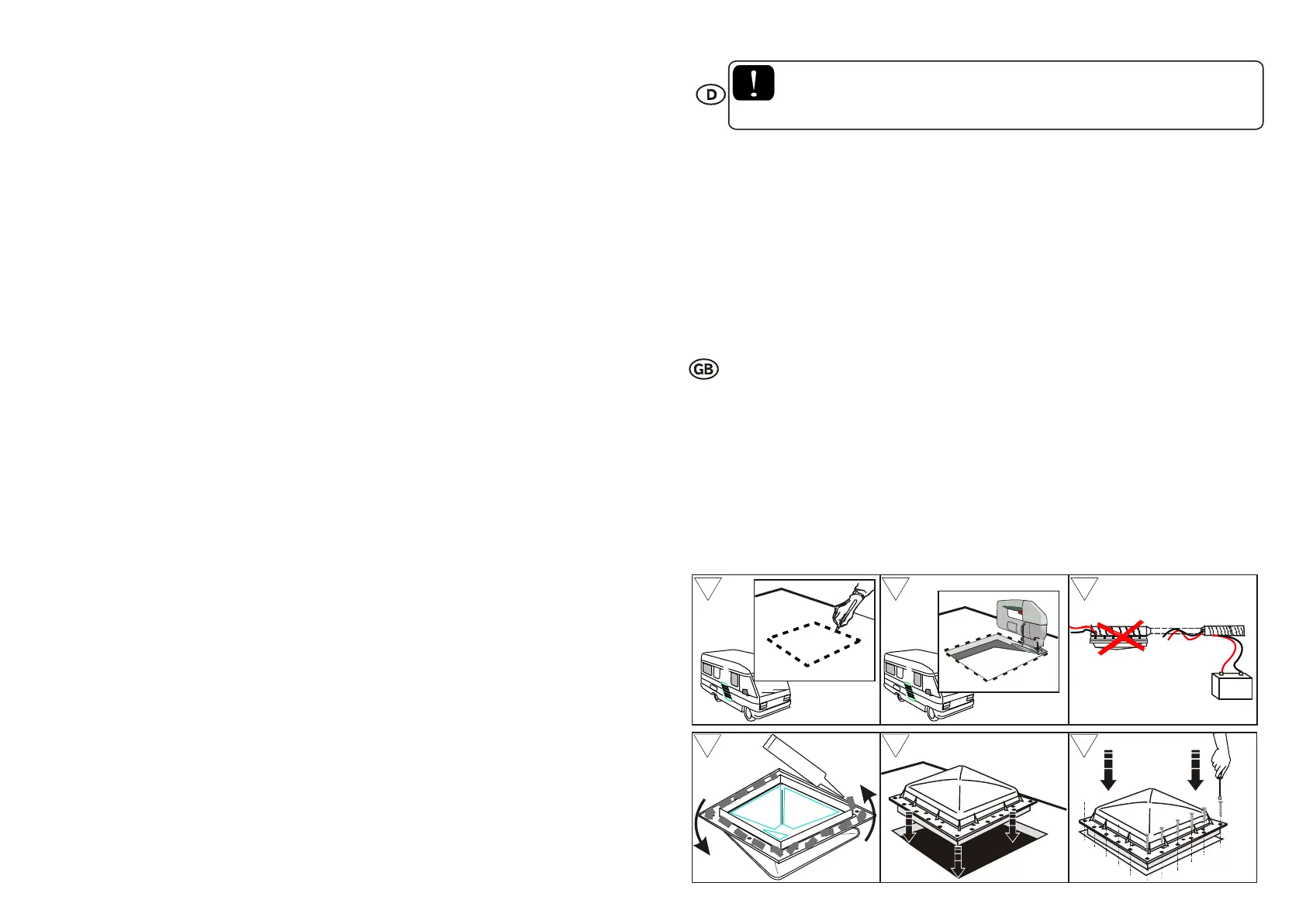

1) Mark opening hole position and dimensions with the help of a ruler and a square.
2) Cut opening hole with electrical saw.
3) Do not forget to arrange electrical connection (only 12Vdc, no 220V).
4) Fill grooves on underside of rooflight upper frame with silicone/sealant.
Silicone recommednded SIKALASTOMER-712
5) Place rooflight upper frame in opening hole making sure that hinges are facing
to the vehicle front
6) Fasten rooflight with 20 self-threading screws.
7) Before connecting feeding threads make sure that speed control is in "0" position.
8) Connect the motor feeding threads.
9) Fasten rooflight lower frame with 8 self-threading screws.
1) Den Ausschnittspunkt und die genaue Abmessung mit Hilfe von
Linearmaßstab und Winkel markieren
2) Öffnung mit elektrischer Stichsäge ausschneiden.
3) Vergessen Sie nicht, die elektrische Verbindung vorzubereiten (nur 12Vdc,
kein 220V).
4) Die vorhandene Fuge der Unterseite des oberen Rahmens mit Dichtmasse füllen.
Dichtmasse empfohlene SIKALASTOMER-712
5) Den oberen Rahmen ins ausgeschnitten Loch einsetzen und darauf achten,
daß die Öffnungsscharniere in der Fahrtrichtung sind.
6) Den oberen Rahmen mit 20 selbstsichernden Schrauben befestigen.
7) Regler auf "0" setzen, bevor Sie die Stromkabel verbinden.
8) Kabel zur Stromversorgung des Motors verbinden..
9) Den Unterrahmen mit den 8 selbstsichernden Schrauben befestigen.
6
SILI
CON
E
4 5
3
8
/
4
0
c
m
3
8
/
4
0
cm
1
++
--
++
--
+
-
12V
dc
32
MONTAGEANLEITUNG INSTALLATION INSTRUCTIONS
3
14
Potete completare il Turbo-Vent P3 con l'oscurante fornito in kit di
montaggio cod. 98683-033. L'installazione è semplicissima, si applica con
sole 4 viti al telaio interno del Turbo-Vent Pro.
Rauch Art.Nr. C3622E01A
Eine Eintragung in die Fahrzeugpapiere nach § 19 Abs.
2 bzw. § 21 StVZO (beschränkt) wird für erforderlich gehalten.
