INSTRUCCIONES DE MONTAJE
Saque toda puerta de cobertura manual en el respiradero del espacio sanitario en donde se instalará 1.
la unidad. (Ver Figura 1) Si se usan respiraderos automáticos de plástico, saque las paletas de oclusión
antes de instalar el ventilador contra el respiradero. (Ver Figura 2)

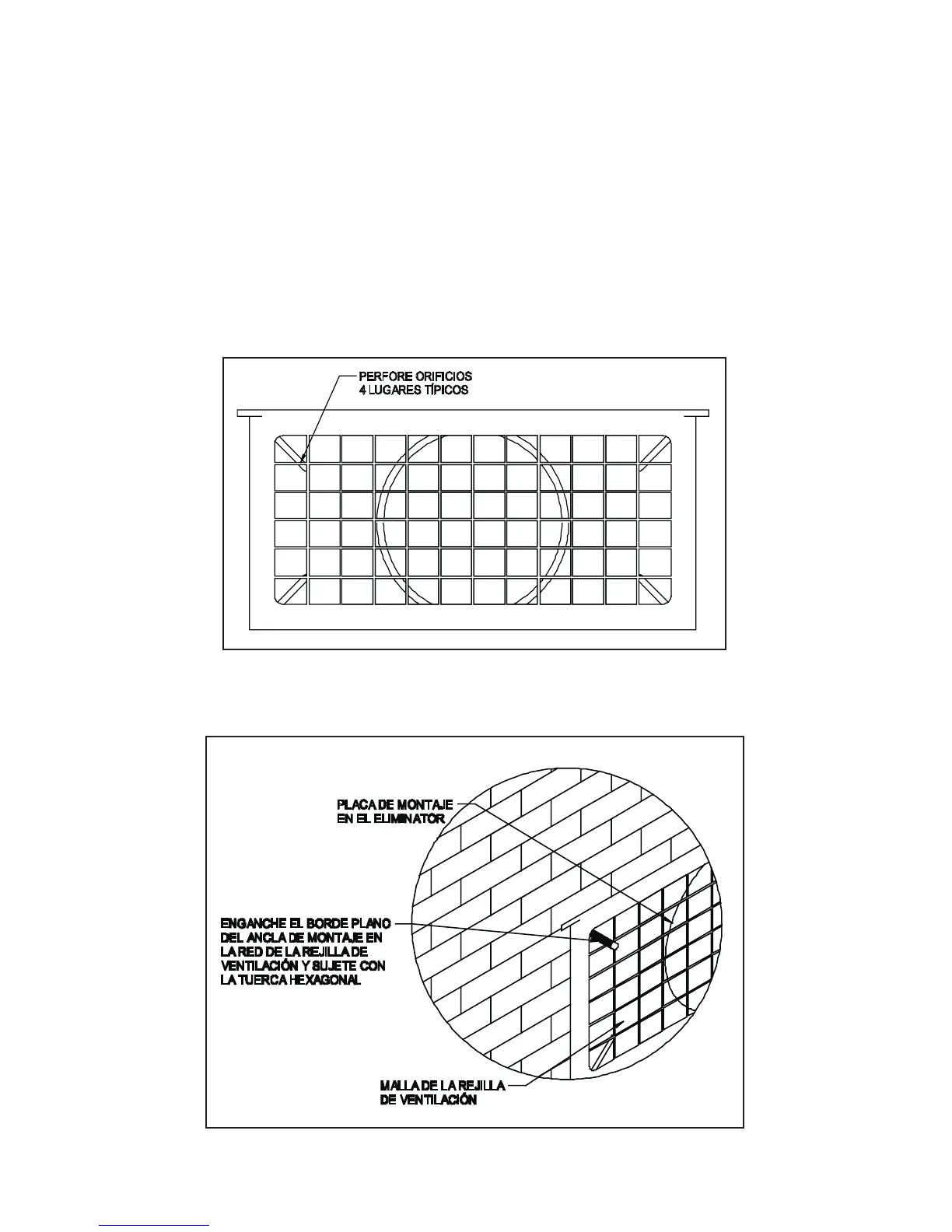

Sostenga la unidad del ELIMINATOR™ contra el respiradero. Marque y perfore 4 orificios a través de la 2.
red. Esto se debe hacer en el lugar endonde se entrecruzan los orificios ranurados para el montaje y la
malla de la rejilla de ventilación. (Ver Figura 3)
Asegure el ELIMINATOR™ contra la malla de rejilla de ventilación con as anclas de montaje que se 3.
suministran. Introduzca el borde plano del ancla de montaje a través de los orificios ranurados en la
placa de montaje del ELIMINATOR™ y enganche la malla de la rejilla de ventilación. Sosténgalo en
su lugar e instale la arandela plana y la tuerca hexagonal que se suministran. Después de que se hayan
instalado los cuatro (4) soportes de montaje, apriete las tuercas. (Ver Figura 4)
