Fieldmann FZR 4625 BV - 5 Zostavenie Kosačky

SK 44
FZR 4625 BV
Zostavenie kosačky
5. ZOSTAVENIE KOSAČKY
DÔLEŽITÁ INFORMÁCIA: Opatrne rozložte rukoväť kosačky a nepriškripte či nepoškoďte ovládacie
lanká kosačky.

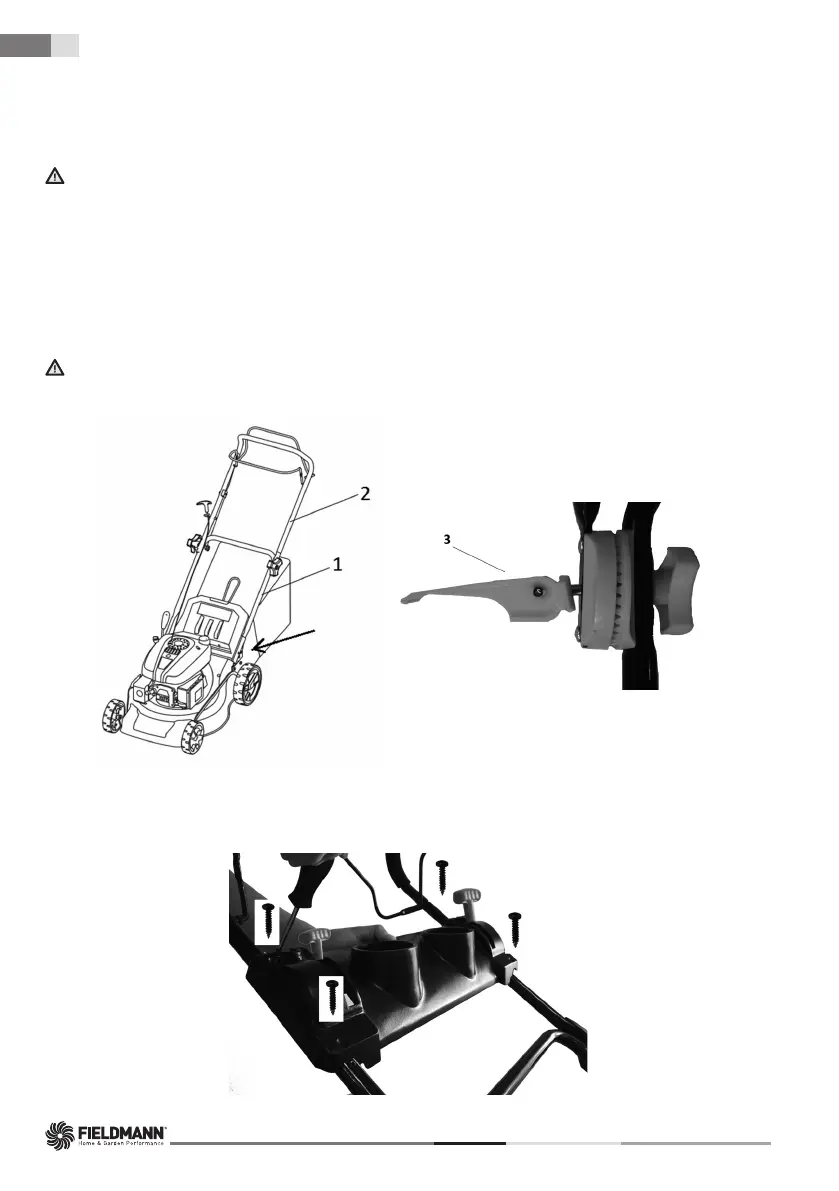

1. ZOSTAVENIE DRŽADLA
1. Zasuňte spodnú časť držadla (Obr. 2 – bod 1) do príslušných otvorov na kosačke (pozrite šípku) a zaistite
4 priloženými skrutkami – dve skrutky na každú stranu držadla.
2. Pripojte hornú časť držadla (Obr. 2 – bod 2) k spodnej časti držadla pomocou priložených skrutiek
s rýchloupínačom a krídlovými maticami (Obr. 2 – bod 3).
DÔLEŽITÉ UPOZORNENIE: Po uvoľnení rýchloupínača je možné pohodlne držadlo výškovo nastaviť
a zvoliť si tak polohu, ktorá bude na prácu najpohodlnejšia.
Obr. 2
2. INŠTALÁCIA PANELU DRŽADLA
Pripevnite plastový panel držadla pomocou priložených skrutiek (obr. 3.)
Obr. 3
