Fimar AB12/T - Page 73

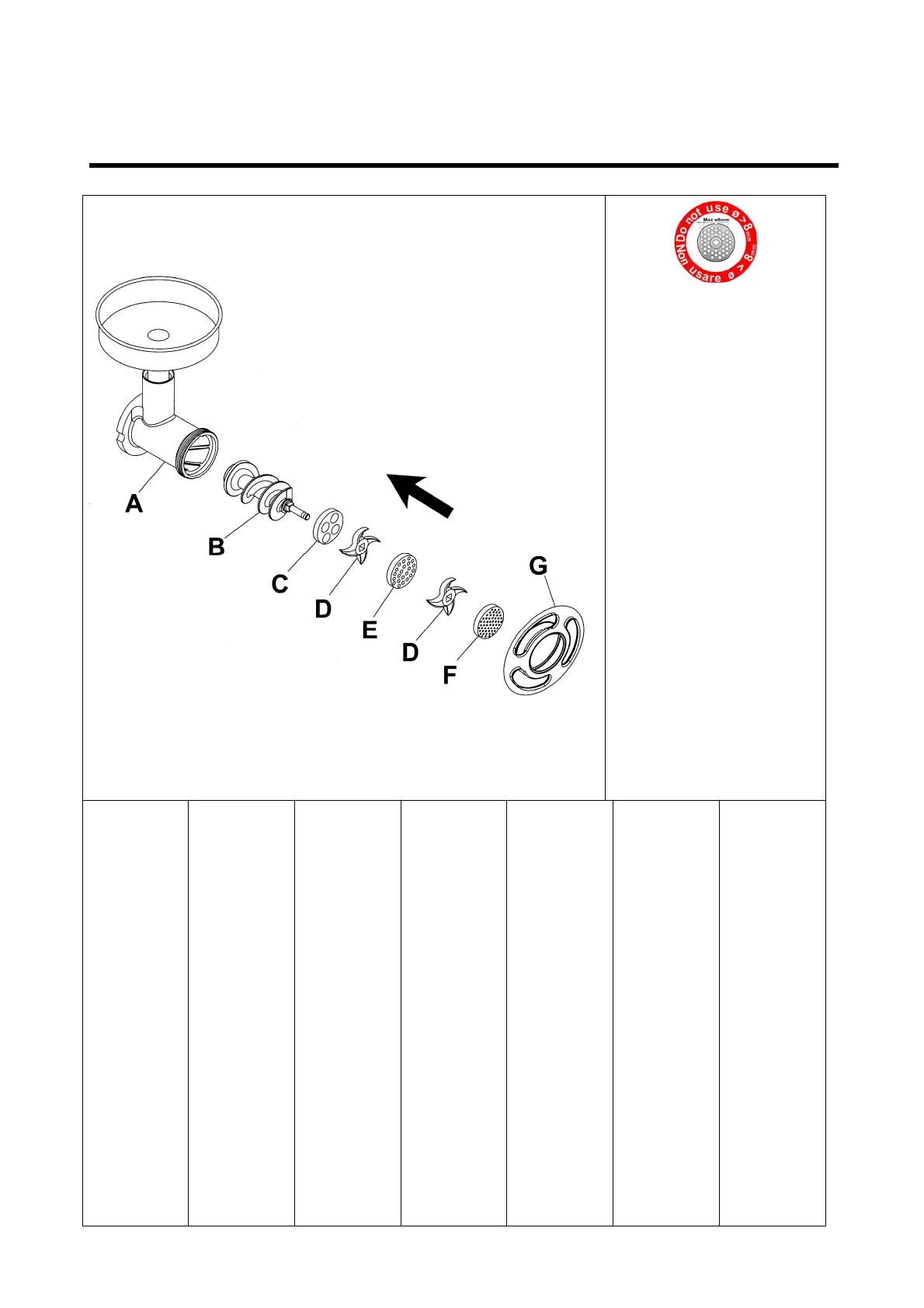

SCHEMA DI MONTAGGIO GRUPPO TRITACARNE UNGER • UNGER MINCER SET ASSEMBLY
DIAGRAM • SCHEMA DE MONTAGE GROUPE HACHE-VIANDE UNGER • MONTAGEPLAN ZUR
UNGER FLEISCHWOLF-GRUPPE • ESQUEMA DE MONTAGEM GRUPO MOEDOR DE CARNE UNGER •
ESQUEMA DE MONTAJE GRUPO TRITURADORA DE CARNE UNGER • СХЕМА МОНТАЖА УЗЛА
МЯСОРУБКИ УНГЕР
Nella versione unger del tritacarne è
severamente vietato utilizzare, nella parte
esterna (F), piastre con fori aventi un
diametro maggiore di 8mm ed uno
spessore totale inferiore a 5mm.
Using plates with hole diameters over
8mm and with total thickness under 5
mm is strictly prohibited on the outer
part (F) of the meat grinder unger
version.
Dans la version unger du hache-viande il
est formellement interdit d’utiliser, dans
la partie extérieure (F), des plaques avec
des trous ayant un diamètre supérieur à
8mm et une épaisseur totale inférieure à
5mm.
Bei der Unge
r
-Version des Fleischwolfs
ist es strengstens verboten, am Außenteil
(F) Scheiben mit Löchern mit einem
größeren Durchmesser al 8 mm und
Scheiben mit einer Gesamtstärke von
weniger als 5 mm zu verwenden.
En la versió
n
Unger de la trituradora,
queda terminantemente prohibido
utilizar en la parte externa (F) placas con
orificios que presenten un diámetro
mayor que 8 mm y un espesor total
inferior a 5 mm.
Na versão unger do picador de carne é
rigorosamente proibido utilizar, na parte
exterior (F), discos com furos com um
diâmetro maior de 8 mm e uma espessura
total inferior a 5mm.
В мясорубке модели Унгер строго
запрещается использовать в наружной
части (F) решетки с отверстиями,
диаметр которых превышает 8 мм, или
толщиной меньше 5 мм.
Sistema unger
standard
A)
- Corpo
tritacarne
B)
- Coclea
C)
- Piastra
sgrossatrice
0
D)
- Coltello
E)
- Piastra ø8
F)
- Piastra ø4.5
G)
- Volantino
Standard unger
system
A)
- Mincer body
B)
- Volute
C)
- Rougher
plate 0
D)
- Blade
E)
- Plate ø8
F)
- Plate ø4.5
G)
- Handwheel
Système unger
standard
A)
- Corps hache-
viande
B)
- Vis spirale
transporteuse
C)
- Grille
dégrossisseu
se 0
D)
- Couteau
E)
- Grille ø8
F)
-
Grille ø4.5
G)
- Volant
Standard
Ungersystem
A)
- Fleischwolfkö
rper
B)
- Schnecke
C)
- Grob-
Lochscheibe
0
D)
- Messer
E)
- Lochscheibe
ø8
F)
- Lochscheibe
ø4.5
G)
- Handrad
Sistema unger
estándar
A)
- Cuerpo
picadora de
carne
B)
- Cóclea
C)
- Placa para
desbastar 0
D)
- Cuchilla
E)
- Placa ø8
F)
- Placa ø 4.5
G)
- Volante
Sistema unger
standard
A)
- Corpo
moedor de
carne
B)
- Cóclea
C)
- Disco
desengrossa
dor 0
D)
- Faca
E)
- Disco ø8
F)
- Disco ø4.5
G)
- Volante
Стандартная
система унгер
A)
- Корпус
мясорубки
B)
- Шнек
C)
- Решетка
размельчите
льная 0
D)
- Нож
E)
- Решетка ø8
F)
- Решетка
ø4.5
G)
- Маховичек
