05
3.1 Montageschritte / Assembly steps

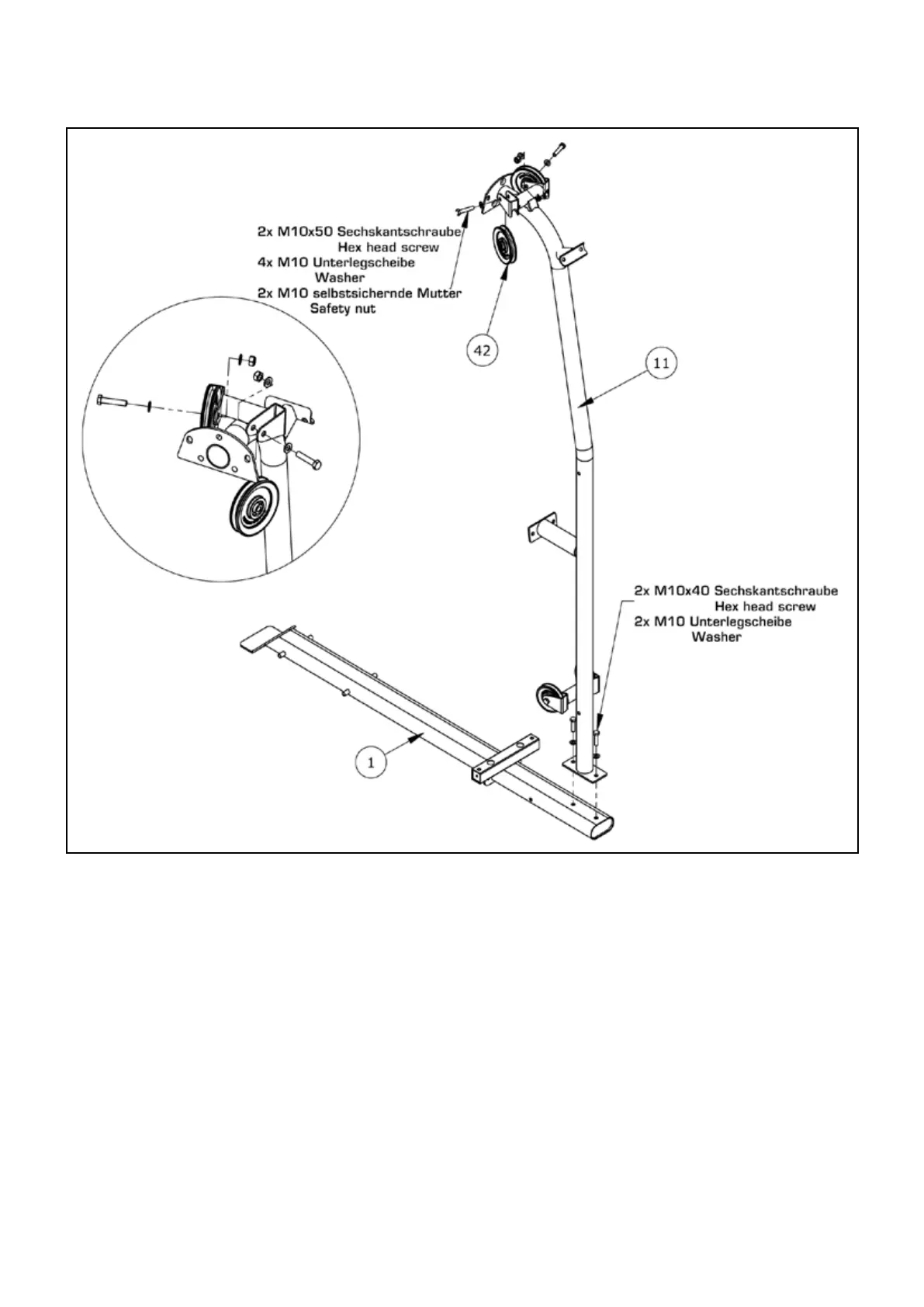

Schritt / Step 1
DO NOT TIGHTEN ANY HARDWARE IN THIS STEP
A) Attach the Main Upright (11) to the Main Base (1) using 2-
M10x40 Hex bolts (46) and 2- M10 Washers (62).
B) Attach 2- 4-1/2” Pulleys (42) to the Main Upright (11) using
2- M10x50 Hex bolts (48), 4- M10 Washers (62), and 2- M10
Lock Nuts (65).
Die Schraubverbindungen nur lose anziehen!
A) Verbinden Sie den senkrechten Rahmen (11) mit dem
Hauptrahmen (1) in dem Sie zwei M10x40 Sechskantschrauben
(46) und zwei M10 Unterlegscheiben (62) verwenden.
B) Befestigen Sie zwei 4-1/2” Rollen (42) am senkrechten
Rahmen (11) mit zwei M10x50 Sechskant- schrauben (48), vier
M10 Unterlegscheiben (62) und zweier M10 selbstsichernden
Muttern (65).
