Finnlo maximum Series Training Manual

07

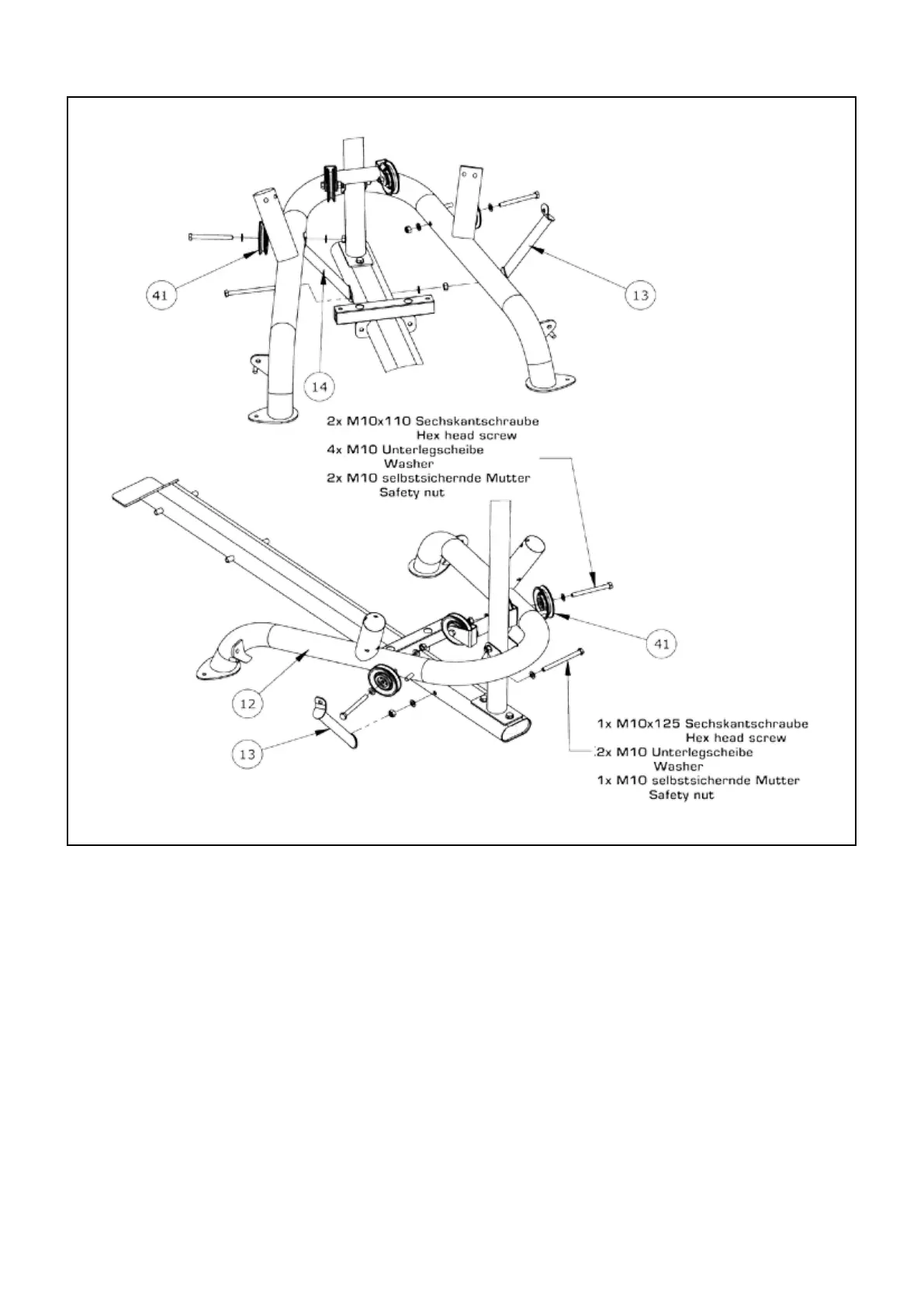

Schritt / Step 3
DO NOT TIGHTEN ANY HARDWARE IN THIS STEP
A) Attach the Left Base Brace (13) and Right Base Brace (14)
using a M10x125 Hex Bolt (54), 2- M10 Washers (62), and
1- M10 Lock Nut (65).
B) Attach a 3-1/2” Pulley (41) to both sides of the Rear Base
(12) using 2- M10x110 Hex bolts (53), 4- M10 Washers (62),
and 2- M10 Lock Nuts (65).
Die Schraubverbindungen nur lose anziehen!
A) Befestigen Sie die linke (13) und rechte Strebe (14) am
Hauptrahmen mit einer M10x125 Sechskantschraube (54),
zweier M10 Unterlegscheiben (62), und einer M10 selbstsi-
chernden Mutter (65).
B) Befestigen Sie an der Außenseite des hinteren Rahmens
(12) zwei kleinere (3 1/2“) Rollen (41) mit zwei M10x110
Sechskantschrauben, vier M10 Unterlegscheiben und zweier
M10 selbstsichernden Muttern.
