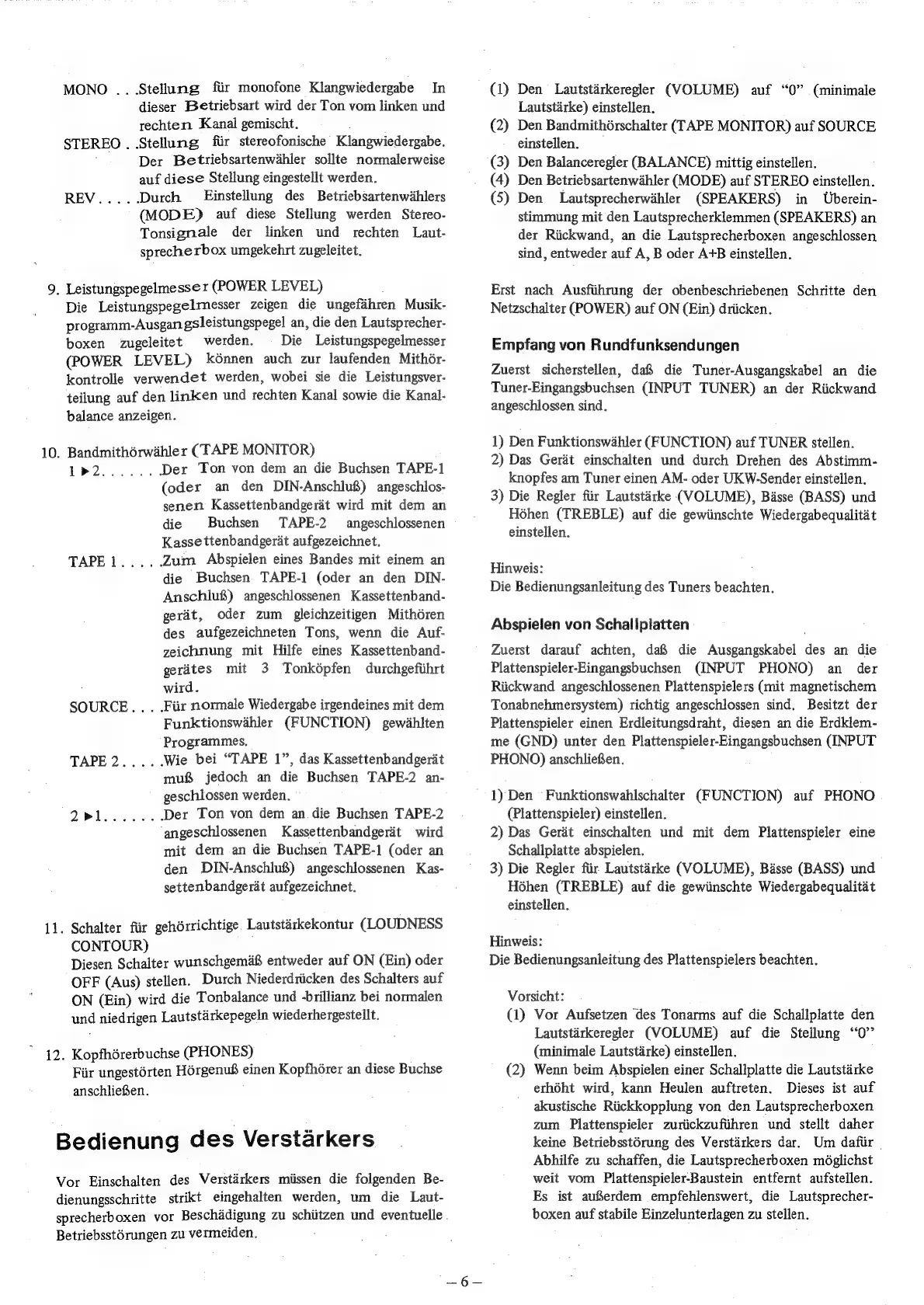

Fisher CA-2221 - Page 26

MONO .. .Stellung ftir monofone Klangwiedergabe In
dieser Betriebsart wird der Ton vom linken und
rechten Kanal gemischt.
STEREO . Stellung fiir stereofonische Klangwiedergabe.
a Der Betriebsartenwiahler sollte normalerweise
auf diese Stellung eingestellt werden.
REV..... Durch Einstellung des Betriebsartenwihlers
(MODE) auf diese Stellung werden Stereo-
Tonsignale der linken und rechten Laut-
sprecherbox umgekehrt zugeleitet.
9,
Leistungspegelmesser
(POWER
LEVEL)
Die
Leistungspegelmesser
zeigen
die
ungefaihren
Musik-
programm-Ausgan
gsleistungspegel
an,
die
den
Lautsprecher-
boxen
zugeleitet
werden.
Die
Leistungspegelmesser
(POWER
LEVEL)
k6nnen
auch
zur
laufenden
Mithér-
kontrolle
verwendet
werden,
wobei
sie
die
Leistungsver-
teilung
auf
den
linken
und
rechten
Kanal
sowie
die
Kanal-
balance anzeigen.
10. Bandmithérwahler (TAPE MONITOR)
i ee eee Der Ton von dem an die Buchsen TAPE-1
(oder an den DIN-Anschlu8$) angeschlos-
senen Kassettenbandgerit wird mit dem an
die Buchsen TAPE-2 angeschlossenen
Kassettenbandgerat aufgezeichnet.
TAPE1..... Zum Abspielen eines Bandes mit einem an
die Buchsen TAPE-1 (oder an den DIN-
Anschluf) angeschlossenen Kassettenband-
gerit, oder zum gleichzeitigen Mithdren
des aufgezeichneten Tons, wenn die Auf-
zeichnung mit Hilfe eines Kassettenband-
gerites mit 3 Tonképfen durchgefiihrt
wird.
SOURCE... . .Fiir normale Wiedergabe irgendeines mit dem
Funktionswahler (FUNCTION) gewdhlten
Programmes.
TAPE 2..... Wie bei “TAPE 1”, das Kassettenbandgerat
mu jedoch an die Buchsen TAPE-2 an-
geschlossen werden.
2hP1l....... Der Ton von dem an. die Buchsen TAPE-2
angeschlossenen Kassettenbandgerat wird
mit dem an die Buchsen TAPE-1 (oder an
den DIN-Anschlu8) angeschlossenen Kas-
settenbandgerat aufgezeichnet.
11.
Schalter
fiir
gehdrrichtige
Lautstérkekontur
(LOUDNESS
CONTOUR)
Diesen
Schalter
wunschgem48
entweder
auf
ON
(Ein)
oder
OFF
(Aus)
stellen.
Durch
Niederdriicken
des
Schalters
auf
ON
(Ein)
wird
die
Tonbalance
und
-brillianz
bei
normalen
und
niedrigen
Lautstarkepegeln
wiederhergestellt.
12.
Kopfhérerbuchse
(PHONES)
Fiir
ungestdrten
Horgenuf
einen
Kopfhérer
an
diese
Buchse
anschliefen.
Bedienung
des
Verstarkers
Vor Einschalten des Verstarkers miissen die folgenden Be-
dienungsschritte strikt eingehalten werden, um die Laut-
sprecherboxen vor Beschadigung zu schiitzen und eventuelle.
Betriebsstdrungen zu vermeiden.
(1) Den Lautstirkeregler (VOLUME) auf “0” (minimale
Lautstirke) einstellen.
(2) Den Bandmithérschalter (TAPE MONITOR) auf SOURCE
einstellen.
(3) Den Balanceregler (BALANCE) mittig einstellen.
(4) Den Betriebsartenwahler (MODE) auf STEREO einstellen.
(5) Den Lautsprecherwahler (SPEAKERS) in Uberein-
stimmung mit den Lautsprecherkiemmen (SPEAKERS) an
der Riickwand, an die Lautsprecherboxen angeschlossen
sind, entweder auf A, B oder A+B einstellen.
Erst nach Ausftihrung der obenbeschriebenen Schritte den
Netzschalter (POWER) auf ON (Ein) driicken.
Empfang von Rundfunksendungen
Zuerst sicherstellen, dafS die Tuner-Ausgangskabel an die
Tuner-Eingangsbuchsen (INPUT TUNER) an der Riickwand
angeschlossen sind.
1) Den Funktionswahler (FUNCTION) auf TUNER stellen.
2) Das Gerat einschalten und durch Drehen des Abstimm-
knopfes am Tuner einen AM- oder UKW-Sender einstellen.
3) Die Regler fiir Lautstiitke (VOLUME), Basse (BASS) und
Héhen (TREBLE) auf die gewiinschte Wiedergabequalitat
einstellen.
Hinweis:
Die Bedienungsanleitung des Tuners beachten.
Abspielen von Schallplatten
Zuerst darauf achten, da& die Ausgangskabel des an die
Plattenspieler-Eingangsbuchsen (INPUT PHONO) an der
Riickwand angeschlossenen Plattenspielers (mit magnetischem
Tonabnehmersystem) richtig angeschlossen sind, Besitzt der
Plattenspieler einen Erdleitungsdraht, diesen an die Erdklem-
me (GND) unter den Plattenspieler-Eingangsbuchsen (INPUT
PHONO) anschliefien.
1) Den Funktionswahlschalter (FUNCTION) auf PHONO
(Plattenspieler) einstellen.
2) Das Gerat einschalten und mit dem Plattenspieler eine
Schallplatte abspielen.
3) Die Regler fiir Lautstirke (VOLUME), Bisse (BASS) und
Hohen (TREBLE) auf die gewiinschte Wiedergabequalitat
einstellen.
Hinweis:
Die Bedienungsanleitung des Plattenspielers beachten.
Vorsicht:
(1) Vor Aufsetzen des Tonarms auf die Schallplatte den
Lautstirkeregler (VOLUME) auf die Stellung ‘0’
(minimale Lautstarke) einstellen.
(2) Wenn beim Abspielen einer Schallplatte die Lautstirke
erhoht wird, kann Heulen auftreten. Dieses ist auf
akustische Riickkopplung von den Lautsprecherboxen
zum Plattenspieler zuriickzufiihren und stellt daher
keine Betriebsstérung des Verstirkers dar. Um daftir |
Abhilfe zu schaffen, die Lautsprecherboxen moglichst
weit vom Plattenspieler-Baustein entfernt aufstellen.
Es ist auferdem empfehlenswert, die Lautsprecher-
boxen auf stabile Einzelunterlagen zu stellen.
