Montering
De bedste resultater opnås ved at montere ventilatoren højest muligt
på væggen. Monteres iht. gældende love og regler. Ventilatoren er
dobbeltisoleret og kræver ikke jord. Tæthedsklassen er IP45. Skal
monteres så langt fra friskluftindtaget som muligt for at sikre den
bedst mulige luftgennemstrømning i rummet. Den friske luft tilføres
enten direkte udefra via en vægventil eller fra et tilstødende rum, f.eks.
gennem en rist i døren.
1. Skær et hul i væggen, der er lidt større end ventilatorens diameter.
Anbefalet skæring af hul, se fig. 2.
2. Tilpas en væggennemføring/kanal mellem den udvendige og
indvendige åbning. Gennemføringen skal have et svagt fald mod
ydervæggen, så evt. kondens løber ud.
3. Fjern frontdækslet ved at vippe fronten af snap-in-låsene i bunden
eller toppen.
4. Hold ventilatoren mod væggen, og marker de fire skruehuller. Sørg
for, at ventilatoren holdes lige.

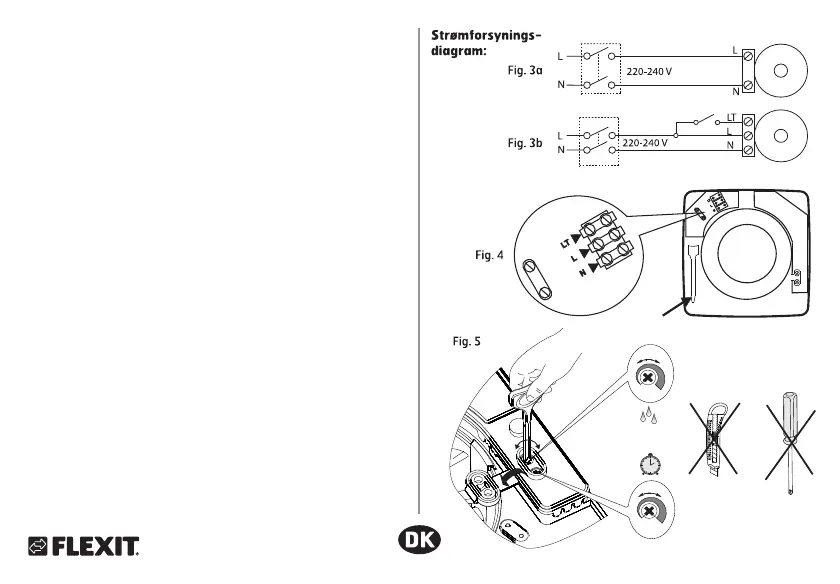

5. Elektrisk tilslutning skal udføres af en autoriseret installatør i hen-
hold til koblingsskemaet, fig. 3a-3b. Sørg for, at ca. 25 cm kabel er
tilgængeligt fra kabelindgangen, så den elektriske tilslutning kan
foretages senere.
6. Tilslutningspunktet gøres tilgængeligt ved at afmontere plast-
dækslet, se fig. 4. Ledningen føres gennem gumminiplen. Husk at
montere dækslet igen, og kontrollér, at pakningen sidder korrekt.
7. Sæt frontdækslet på ved at trykke det mod ventilatoren, indtil det
låses fast i snap-in-låsene. Monteres med lysdioderne på højre
side (over printkortet/lampen).
Hvis det ønskes, kan spjældet, som er monteret bag studsen, fjernes.
Dette gøres ved at trække det af. Dette sikrer en vis ventilation, selv når
ventilatoren ikke kører. Bemærk! Spjældet kan ikke sættes på igen.
-
