MontaĪ
Aby uzyskaü jak najlepszy rezultat, wentylator naleĪy zamontowaü
jak najwyĪej na Ğcianie. MontaĪ naleĪy wykonywaü zgodnie z
obowiązującymi przepisami. Wentylator jest izolowany podwójnie i nie
wymaga uziemienia. Klasa ochronnoĞci to IP45. NaleĪy go montowaü
jak najdalej od wlotu ĞwieĪego powietrza, aby zapewniü jak najlepszy
przepływ powietrza w pomieszczeniu. ĝwieĪe powietrze doprow-
adzane jest z zewnątrz bezpoĞrednio poprzez wentylator Ğcienny lub z
sąsiedniego pomieszczenia, np. poprzez kratkĊ lub szczelinĊ w drzwiach.
1. W Ğcianie wyciąü otwór nieznacznie wiĊkszy od Ğrednicy wentylatora.
Zalecany sposób wycinania otworów, patrz Rys. 2.
2. Dopasowaü przepust Ğcienny/kanał miĊdzy otworem wylotowym
a wlotowym. W przypadku przepustu Ğciennego naleĪy zachowaü
nieznaczny spadek w kierunku Ğciany zewnĊtrznej, aby umoĪliwiü
wypłyniĊcie ewentualnych skroplin.
3. Zdjąü pokrywĊ przednią, poprzez jej doci
ĞniĊcie na zatrzaskach u
dołu lub u góry.
4. PrzyłoĪyü wentylator do Ğciany i zaznaczyü cztery otwory na Ğruby.
Upewniü siĊĪe wentylator trzymany jest prosto.

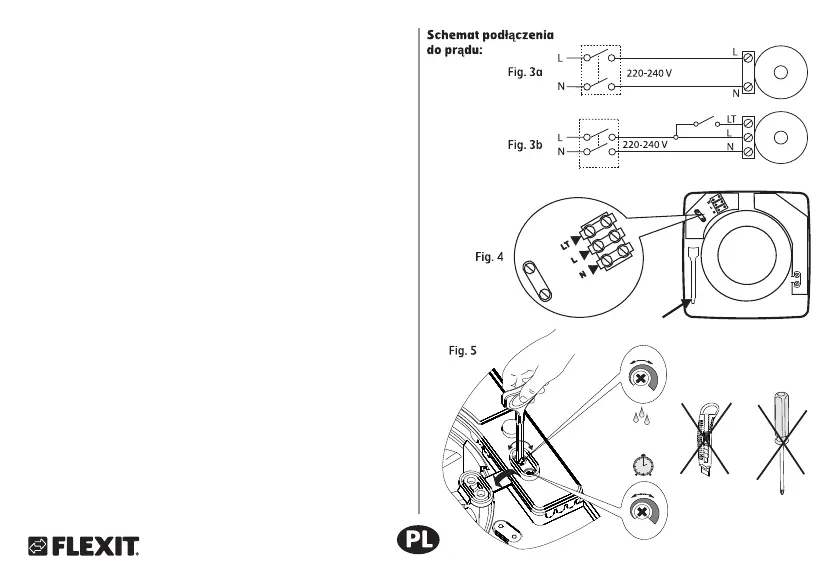

5. Podłączenia elektrycznego moĪe dokonaü wyłącznie upowaĪniony
instalator zgodnie ze schematem połączeĔ, Rys. 3a - 3b. Upewniü siĊ,
Īe ok. 25 cm kabla jest dostĊpne od miejsca wprowadzenia kabla tak,
aby moĪliwe było póĨniejsze wykonanie podłączenia elektrycznego.
6. Punkt podłączenia, Rys. 4, jest dostĊpny po podniesieniu pokrywy
plastikowej. Prowadzenie poprzez złączkĊ gumową. NaleĪy siĊ
upewniü, Īe pokrywa jest umieszczona z powrotem na miejscu, a
uszczelka jest dokładnie ułoĪona.
7. NałoĪyü pokrywĊ przednią dociskając ją do wentylatora do momentu
zatrzaĞniĊcia zacisków. MontaĪz diodami Ğwietlnymi po prawej
stronie (nad obwodem drukowanym/lampą
).
W razie potrzeby istnieje moĪliwoĞüusuniĊcia przepustnicy zamontow-
anej z
tyłu. Wykonuje siĊ to poprzez jej zdjĊcie. Zapewnia to nieznaczną
wentylacjĊ takĪe wówczas, gdy wentylator jest wyłączony.
UWAGA! Przepustnicy nie moĪna załoĪyü z powrotem.
-
60%
90%
H
+
-
+
+
-
2min
30min
T
