Montering
For å oppnå best mulig resultat bør viften monteres høyest mulig på
vegg. Monteres iht gjeldende lover og regler. Viften er dobbeltisolert
og trenger ikke jord. Tetthetsklasse er IP45. Bør monteres så langt fra
friskluftsinntaket som mulig for å oppnå best mulig luftgjennomstrøm-
ming i rommet. Den nye luften tilføres enten direkte utenfra gjennom
veggventil, eller fra tilliggende rom, f.eks. gjennom rist eller spalte i dør.
1. Skjær ut et hull i veggen som er litt større enn viftens diameter.
Anbefalt hulltaking, se Fig. 2.
2. Tilpass en veggjennomføring/kanal mellom utvendig og innvendig
åpning. Gjennomføringen skal ha et svakt fall mot yttervegg slik at
evt. kondens renner ut.
3. Ta av frontdeksel ved å vippe fronten over sneppfestene i bunn
eller topp.
4. Hold viften inntil veggen og merk av de fire skruehullene. Sørg for
at viften holdes rett.

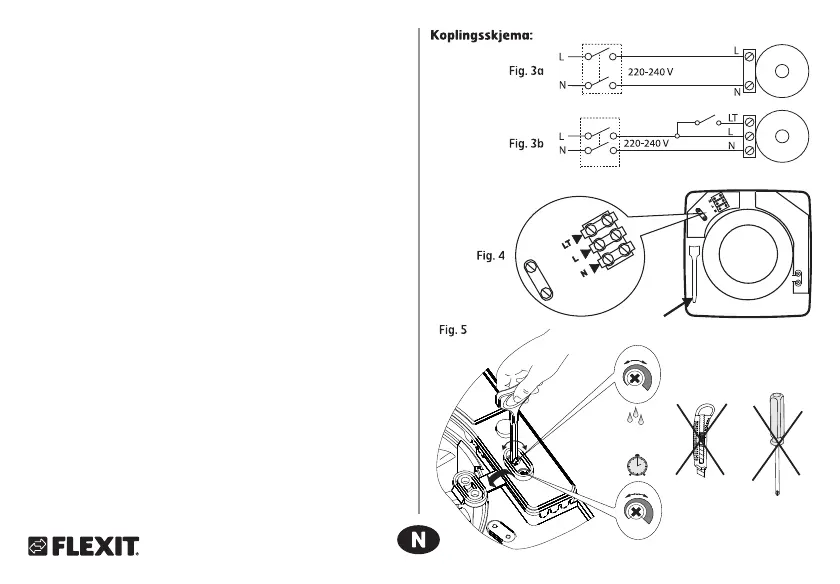

5. Elektrisk tilkopling må utføres av autorisert installatør i henhold
til koplingsskjema, Fig. 3a - 3b. Sørg for at ca. 25 cm kabel er
tilgjengelig fra kabelinngang slik at el-tilslutning kan utføres
senere.
6. Tilkoplingspunkt, Fig. 4, gjøres tilgjengelig ved å løfte av plastlokk.
Ledning tres gjennom gumminippel. Sørg for at lokk settes tilbake
og at pakning sitter ordentlig.
7. Sett på frontdeksel ved å trykke det mot viften til det låses i
sneppfestene. Monteres med lysdioder på høyre side (over
kretskort/lampe).
Hvis ønskelig kan spjeld som er montert bak på stussen fjernes. Gjøres
ved å trekke det av. Dette sørger for litt ventilering også når viften ikke
er i drift. NB! Spjeldet kan ikke settes tilbake.
-
60%
90%
H
+
-
+
+
-
2min
30min
T
