Montering
För att uppnå bästa möjliga resultat bör fläkten monteras så högt som
möjligt på väggen. Monteras i enlighet med gällande lagar och regler.
Fläkten är dubbelisolerad och behöver inte jord. Täthetsklassen är
IP45. Bör monteras så långt från friskluftsintaget som möjligt för att
uppnå bästa möjliga luftgenomströmning i rummet. Den nya luften
tillförs antingen direkt utifrån genom väggventil eller från intilliggande
rum, t.ex. genom galler eller spalt i dörren.
1. Skär ut ett hål i väggen som är lite större än fläktens diameter.
Rekommenderad håltagning, se fig. 2.
2. Anpassa en väggenomföring/kanal mellan utvändig och invändig
öppning. Genomföringen ska ha ett svagt fall mot ytterväggen så
att eventuell kondens rinner ut.
3. Ta av frontlocket genom att vippa fronten över snäppfästena i
botten eller toppen.
4. Håll fläkten intill väggen och markera de fyra skruvhålen. Se till att
fläkten hålls rakt.

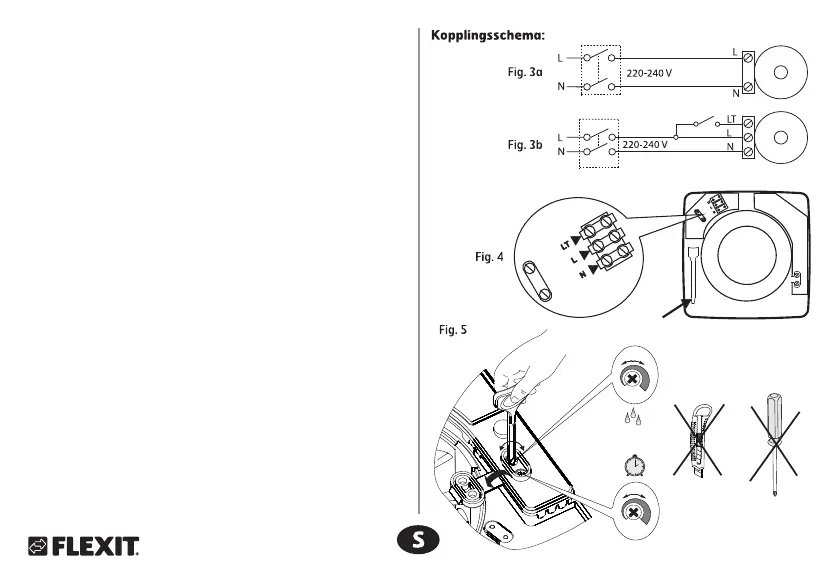

5. Elanslutning måste utföras av auktoriserad installatör i enlighet
med kopplingsschema, fig. 3a–3b. Se till att ca 25 cm kabel finns
tillgänglig från kabelingången så att elanslutningen kan utföras
senare.
6. Anslutningspunkt, fig. 4, görs tillgänglig genom att plastlocket lyfts
av. Ledningen träs genom gumminippeln. Se till att locket sätts
tillbaka och att packningen sitter ordentligt.
7. Sätt på frontlocket genom att trycka det mot fläkten tills det låses
fast i snäppfästena. Monteras med lysdioder på höger sida (över
kretskortet/lampan).
Om du vill kan spjäll som är monterat baktill på stosen tas bort. Det
görs genom att dra av det. Detta ger lite ventilering även när fläkten
inte är i drift. OBS! Spjället kan inte sättas tillbaka.
-
60%
90%
H
+
-
+
+
-
2min
30min
T
