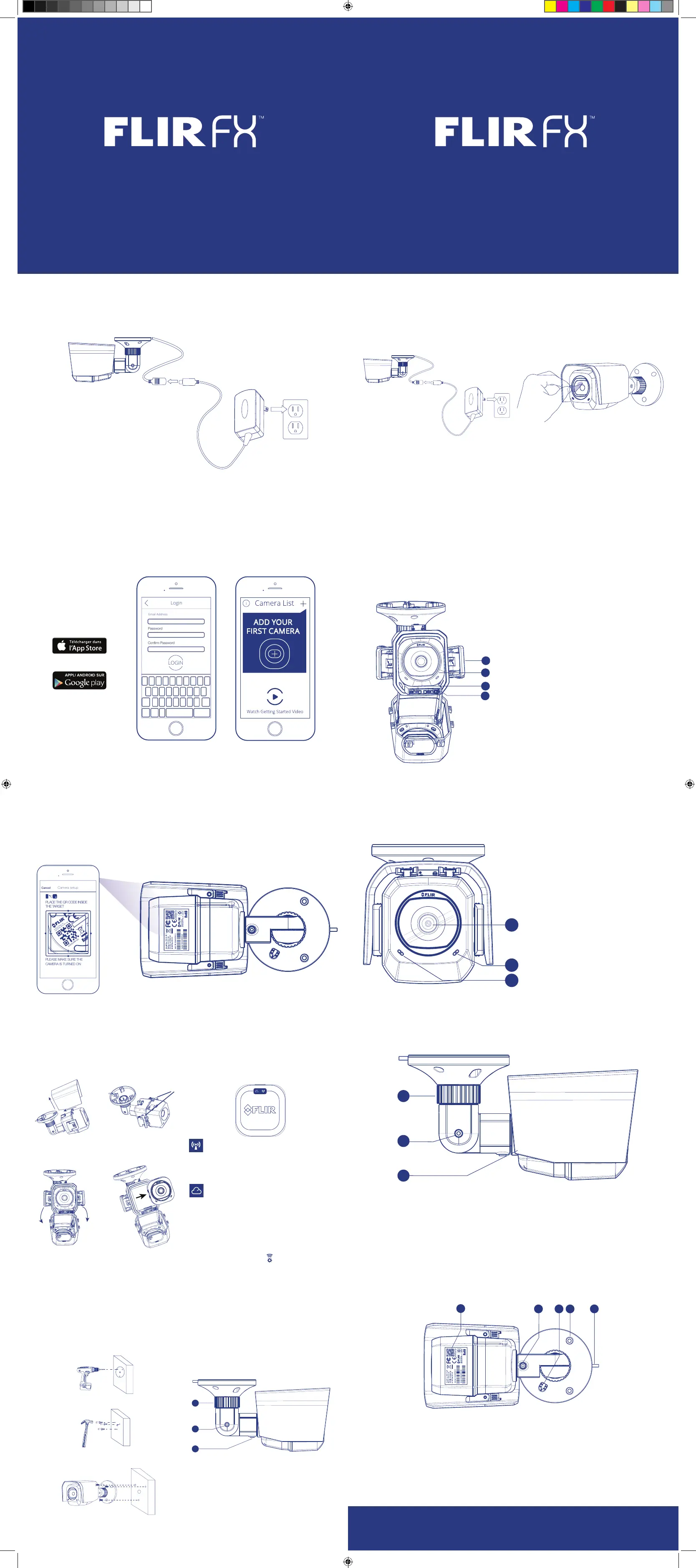

QUATRIÈME ÉTAPE
FIXER LA CAMÉRA AU MUR OU AU PLAFOND
© 2015, FLIR Systems, Inc.
VOUS TROUVEREZ DE L’AIDE SUR FLIR.COM/FX
GUIDE DE DÉMARRAGE RAPIDE
A. UTILISER LE MODÈLE DE FIXATION INCLUS POUR PERCER LES
TROUS DANS VOTRE MUR OU AU PLAFOND
B. ENFONCER DÉLICATEMENT LES DISPOSITIFS
D’ANCRAGE INCLUS DANS LES TROUS À L’AIDE
D’UN MARTEAU
1. Loquet : Verrouiller ou déverrouiller le
support intérieur de la caméra. Les deux
loquets doivent être fermement verrouillés
afin d’assurer l’étanchéité du support.
2. Caméra : Vous pouvez retirer la caméra
pour l’utiliser telle quelle ou avec l’un des
accessoires. Consulter FLIR.COM/FX pour
les instructions.
3. Connecteur d’accessoire : Faire glisser la
caméra jusqu’au bout vers la droite pour
la retirer du montage ou jusqu’au bout
vers la gauche pour la brancher.
4. DEL avec vision nocturne extérieure :
Permet une meilleure visibilité dans
l’obscurité.
5
6
7
8
9
10
12
13
14
15
11
5. Obturateur de l’objectif : Maintenir
l’obturateur propre à l’aide d’un
chiffon légèrement humide. Ne pas
utiliser de nettoyant chimique; il
pourrait endommager l’obturateur.
6. Microphone : Enregistrer les sons et
communiquer
7. Haut-parleur : Communiquer grâce
à un interphone bidirectionnel.
8. Bague de réglage : Desserrer pour
régler la position horizontale de la
caméra.
9. Vis de réglage vertical : Desserrer pour
régler la position verticale de la caméra.
10. Pare-soleil : Pousser vers l’arrière
de la caméra pour retirer le pare-
soleil.
11. Code QR : Numérisation pendant
l’installation à l’aide de l’application
FLIR FX.
12. Vis de réglage rotatif : Desserrer pour
faire tourner la tête de caméra sur le
support.
13. Capteur de température
14. Trous de montage : Fixer la caméra au
mur ou au plafond.
15. Câble d’alimentation : Passer le câble
d’alimentation dans l’encoche située
sur le support ou dans le mur.
MISE EN GARDE : S’assurer que le
connecteur d’alimentation et les prises
électriques sont protégés des intempéries
lors de l’installation.
C. BIEN FIXER LE SUPPORT AU MUR OU AU
PLAFOND EN SE SERVANT DES VIS DE FIXATION
INCLUSES
1. DESSERRER LA BAGUE DE RÉGLAGE POUR
RÉGLER LA POSITION HORIZONTALE
2. LA DESSERRER DAVANTAGE (AU BESOIN) À
L’AIDE DE LA CLÉ ALLEN INCLUSE POUR RÉGLER
LA POSITION VERTICALE
3. DESSERRER À L’AIDE DE LA CLÉ ALLEN INCLUSE
POUR FAIRE PIVOTER LA CAMÉRA SUR LE SUPPORT
S’ASSURER DE BIEN SERRER LES VIS DE RÉGLAGE
APRÈS AVOIR RÉGLÉ LA POSITION
1
2
3
D. RÉGLER LA POSITION DE LA CAMÉRA
1
3
4
2
DEUXIÈME ÉTAPE
TROISIÈME ÉTAPE
TÉLÉCHARGER L’APPLICATION FLIR FX SUR VOTRE TÉLÉPHONE
INTELLIGENT OU SUR VOTRE TABLETTE
À L’AIDE DE L’APPLICATION, NUMÉRISER LE CODE QR SITUÉ AU BAS DU
SOCLE
PREMIÈRE ÉTAPE
BRANCHER LA CAMÉRA
SUIVRE LES INSTRUCTIONS POUR TERMINER L’INSTALLATION WI-FI
LANCER L’APPLICATION ET CRÉER UN COMPTE
VEUILLEZ REGARDER LA VIDÉO D’INTRODUCTION QUI EST OFFERTE AVEC L’APPLICATION
EFFECTUER LES ÉTAPES 1 À 3 AVANT D’INSTALLER LA CAMÉRA
IMPORTANT : IL EST CONSEILLÉ D’INSTALLER LA CAMÉRA DANS UN LIEU OÙ LE SIGNAL
WI-FI EST FORT. VOUS POUVEZ VÉRIFIER LA PUISSANCE DU WI-FI EN UTILISANT
L’INDICATEUR DE SIGNAL DE VOTRE TÉLÉPHONE INTELLIGENT OU DE VOTRE TABLETTE.
Cancel
Camera setup
PLACE THE QR CODE INSIDE
THE TARGET
PLEASE MAKE SURE THE
CAMERA IS TURNED ON
lch003484156
Rating: 5V DC 2A
Model No: FXV101-H
IC:8575AFXV101
FCC ID: UCZFXV101
FLIR SYSTEMS, INC.
LINTHICUM, MD 21090, USA
MADE IN CHINA
Serial:123456789012
MAC ID:123456789012
lch003484156
Rating: 5V DC 2A
Model No: FXV101-H
IC:8575AFXV101
FCC ID: UCZFXV101
FLIR SYSTEMS, INC.
LINTHICUM, MD 21090, USA
MADE IN CHINA
Serial:123456789012
MAC ID:123456789012
VIDÉO SURVEILLANCE À DOMICILE
Garder un œil sur ce qui compte le plus grâce à FLIR FX
MC
. À l’aide de l’application mobile, vous pouvez vous connecter à votre
caméra en mode Internet grâce à un réseau Wi-Fi ou en mode direct sans la nécessité d’un réseau Internet. Appuyer sur la
caméra dans la liste des caméras pour voir la vidéo en direct et pour configurer la détection de mouvement SmartZone. Gérer
les notifications Push et les enregistrements automatiques dans les paramètres de la caméra. Regarder votre journée en une
minute en créant et en visualisant des Rapid Recaps
MC
.
A. FAIRE GLISSER LE
PARE-SOLEIL VERS
L’ARRIÈRE ET LE RETIRER
DU SUPPORT
B. OUVRIR LES LOQUETS
LOQUET
GUIDE DE DÉMARRAGE RAPIDE
A. BRANCHER LA CAMÉRA AU BLOC D’ALIMENTATION INCLUS ET
BRANCHER CE DERNIER À UNE PRISE ÉLECTRIQUE
MISE EN GARDE : S’ASSURER QUE LE CONNECTEUR
D’ALIMENTATION ET LES PRISES ÉLECTRIQUES SONT PROTÉGÉS
DES INTEMPÉRIES LORS DE L’INSTALLATION.
B. RETIRER LE FILM PROTECTEUR DE L’OBTURATEUR DE
L’OBJECTIF UNE FOIS L’INSTALLATION TERMINÉE
CINQUIÈME ÉTAPE
RÉALIMENTER ET RETIRER LE FILM DE L’OBJECTIF
APPRENEZ À CONNAÎTRE VOTRE FLIR FX
SI L’APPLICATION VOUS DEMANDE DE VÉRIFIER L’ÉTAT DE LA DEL
RETIRER LA CAMÉRA
C. OUVRIR LE
COMPARTIMENT DE
LA CAMÉRA
D. FAIRE GLISSER LA
CAMÉRA DU SUPPORT
DEL DU WI-FI
(À L’ARRIÈRE DE LA CAMÉRA)
UNE FOIS TERMINÉ, REPLACER LA CAMÉRA
En mode direct : Visualiser des vidéos en
temps réel ou enregistrées sur la carte
microSD directement depuis le FLIR FX
sans connexion Internet.
En mode Internet : Visualisez des vidéos
en temps réel sur Internet, des vidéos
enregistrées sur la carte microSD, ou
des vidéos sauvegardées sur un nuage
informatique ainsi que des FLIR Recaps
sauvegardés sur un FLIR Cloud.
REMARQUE : UTILISER L’APPLICATION OU
APPUYER SUR LA TOUCHE
POUR CHANGER DE
MODE
CHARGER LA CAMÉRA PENDANT 30 MINUTES AVANT DE COMMENCER LA
CONFIGURATION
