4

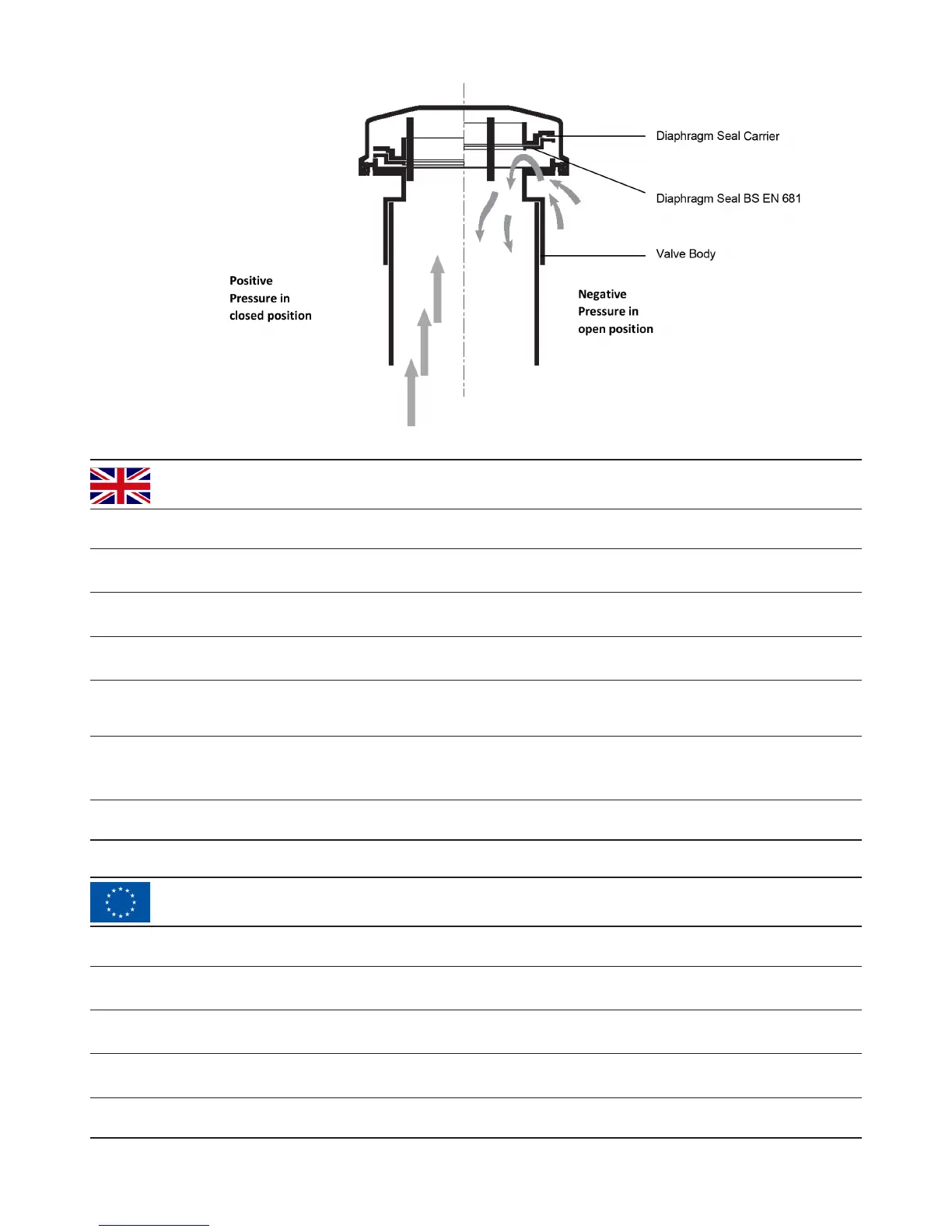

Figure 1 FloPlast Air Admitance Valve Design (Shape of lid is dierent on the AF32 & AFE32)
Table 1 Waste Pipe dimensions for use with FloPlast Seals
UK designated sizes
Valve
Nominal
Size (mm)
Nominal
Mean OD(mm)
Maximum
Mean OD(mm) Corresponding References P i p e M a t e r i a l
AF32
(Solvent Weld)
32 36.1 36.5
BS EN 1455-1, BS EN 1565-1,
BS EN 1566-1 (BS 5255)
ABS / PVC
AF32
(With Adaptor)
40 42.7 43.1
BS EN 1455-1, BS EN 1565-1,
BS EN 1566-1 (BS 5255)
ABS / PVC
AF32
(With Adaptor)
50 55.7 56.1
BS EN 1455-1, BS EN 1565-1,
BS EN 1566-1 (BS 5255)
ABS / PVC
AF110/AX110
(Solvent Welded
Into socket)
82 82.0 82.3 BS EN1329-1 (BS 4514) PVC
AF110/AX110
(Push-Fit)
110 110.0 110.3
BS EN 1329-1 BS EN 1455-1,
BS EN 1565-1, BS EN 1566-1,
BS 4514, (BS5255)
Mul
AV110
(Solvent Weld)
110 110.0 110.3 BS EN1329-1 (BS 4514) PVC
European designated size
Valve
Nominal
Size (mm)
Nominal
Mean OD(mm)
Maximum
Mean OD(mm) Corresponding References P i p e M a t e r i a l
AFE32
(Solvent Weld)
32 32.0 32.3
BS EN 1455-1, BS EN 1565-1,
BS EN 1566-1 (BS 5255)
ABS / PVC
AFE32
(With Adaptor)
40 40.0 40.3
BS EN 1455-1, BS EN 1565-1,
BS EN 1566-1 (BS 5255)
ABS / PVC
AFE32
(With Adaptor)
50 50.0 50.3
BS EN 1455-1, BS EN 1565-1,
BS EN 1566-1 (BS 5255)
ABS / PVC
AVE110
(Solvent Weld)
100 100.0 100.3 BS EN1329-1 PVC
A1 = permied to be used below ood level in locaons where the temperature is in the range of -20°C to 60°C
