63

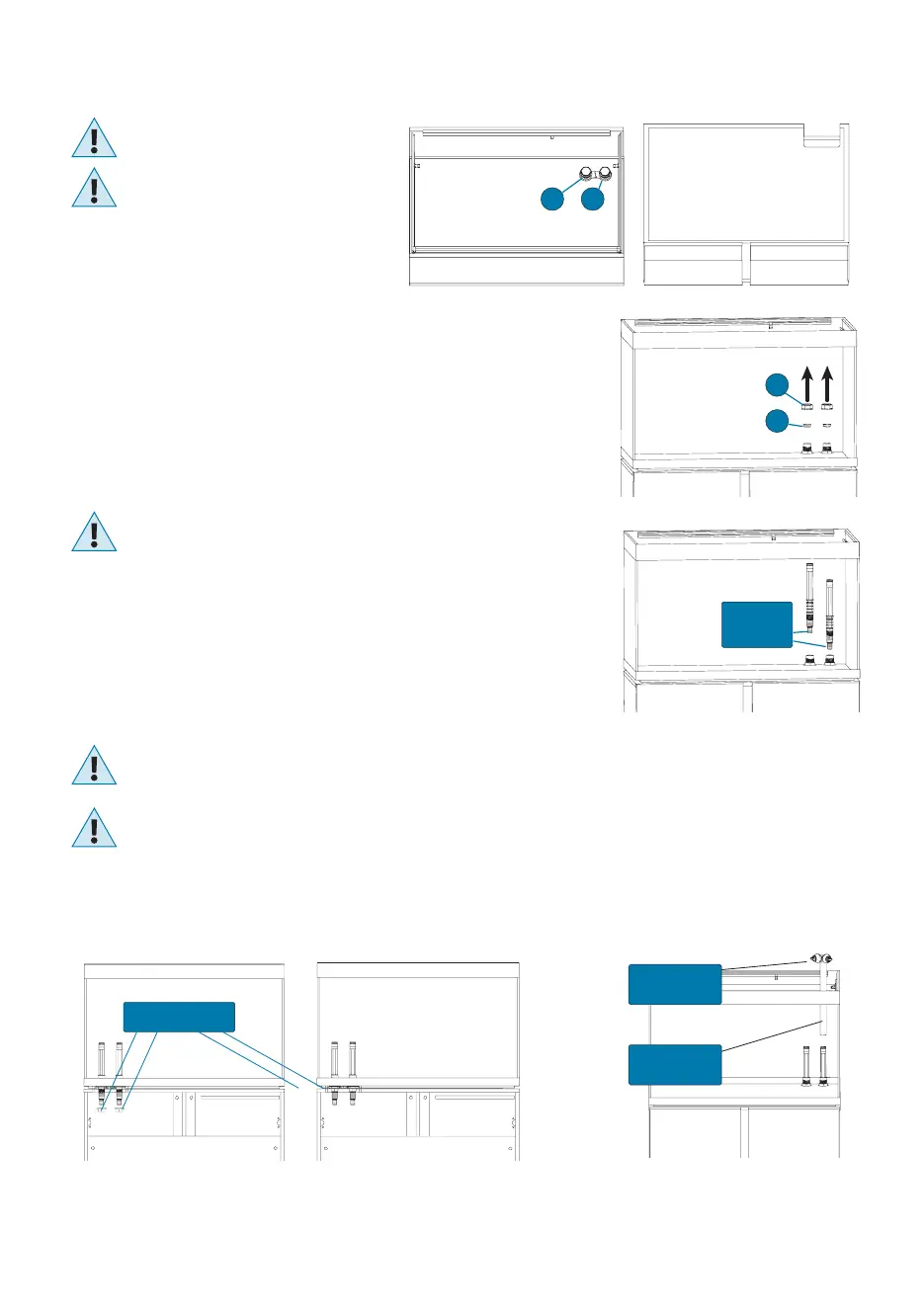

Localize as 2 aberturas no vidro inferior do tanque e certique-se de que as aberturas correspondentes no móvel estão alinhadas com as mesmas. As 2 aberturas no vidro
inferior do tanque são fornecidas com acessórios de plástico especiais instalados de fábrica, que nunca devem ser removidos, rodados ou desapertados, e com 2 tampas de
vedação (P) e (Q). O grupo de saída deve ser instalado na abertura (O), ao passo que o grupo de entrada deve ser instalado na abertura (I).
Não force, não solte nem rode os acessórios especiais i
nstalados de fábrica nas aberturas do tanque (I) e (O).
Quando os grupos de saída/entrada estiverem instalados,
não desloque o tanque em relação ao móvel, pois isto
pode danicar os dispositivos de saída/entrada e o
tanque de vidro.
INSTALAÇÃO DO SISTEMA DE SAÍDA
1. Desenrosque manualmente a tampa (P) e remova a tampa (Q) da abertura (O) (Fig. 1).
IMPORTANTE: guarde as tampas (P) e (Q) para qualquer utilização futura.
2. Deslize a haste de ligação (A) completamente através da abertura (O) até parar (Fig. 2).
3. Abra o móvel. Enrosque e aperte a porca anelar (R) na extremidade inferior da haste (A) (Fig. 3).
4. Insira o bocal de saída (N) numa das extremidades da haste de saída (B).
5. Insira a haste de saída (B) na haste de ligação (A) (Fig. 4).
6. Ajuste a altura dos bocais de saída de acordo com os seus requisitos, deslizando a haste de saída (B)
ao longo da haste de ligação (A).
7. Os bocais de saída (N) podem ser facilmente rodados para desviar o uxo de água onde desejado.
Direcione os jatos de água de forma a não deixar transbordar água do tanque.
Evite direcionar os jatos de água para a tira de luz LED.
INSTALAÇÃO DO SISTEMA DE ENTRADA
1. Desenrosque manualmente a tampa (P) e remova a tampa (Q) da abertura (I) (Fig. 1).
IMPORTANTE: guarde as tampas (P) e (Q) para qualquer utilização futura.
2. Deslize a segunda haste de ligação (A) completamente através da abertura (I) até parar (Fig. 2).
3. Abra o móvel. Enrosque e aperte a porca anelar (R) na extremidade inferior da segunda haste (A) (Fig. 3).
4. Insira o ltro de alimentação (S) na haste de ligação (A)
(Fig. 5. O resultado nal da montagem está ilustrado na Fig. 6 e na Fig. 7.
A altura do ltro de alimentação é sucientemente alta para se adequar à maioria das decorações padrão para aquários. Ao decorar o aquário, certique-se de
que este permanece sempre a, pelo menos, 5 cm do fundo de gravilha, para evitar a aspiração de gravilha ou areia, e certique-se também de que nenhuma
decoração bloqueia a passagem de água. Os acessórios decorativos e as pedras devem ser posicionados enquanto o aquário ainda está seco.
ATENÇÃO!: Nunca force as hastes de ligação (A) de lado, pois isso pode danicar os sistemas de saída/entrada e o tanque de vidro. No caso de ser utilizado um
sistema de ltragem diferente, que não requer os sistemas de entrada/saída fornecidos com esta unidade (por ex., um ltro interno), restaure as condições
iniciais removendo as 2 hastes de ligação (A) e fechando as aberturas (O) e (I) com as tampas (P) e (Q). A tampa (Q) garante uma vedação estanque e tem de
ser inserida no respetivo lugar pressionando-a. A tampa (P) foi concebida para proteger a tampa (Q) e garantir que a tampa (Q) permanece devidamente no
respetivo lugar. Enrosque a tampa (P) apenas com a mão até deixar de sair, mas sem a forçar. NÃO UTILIZE QUAISQUER FERRAMENTAS, POIS PODERÁ
DANIFICAR A UNIDADE.
Hastes de
ligação (A)
Fig. 2
Fig. 1
P
Q
Porcas anelares (R)
Fig. 3 Fig. 4
Bocais de saída
(N)
Haste de saída
(B)
I O
