Fluval SIENA 332 - Page 87

87
Znaleźć 2 otwory w denku zbiornika i upewnić się, że są ułożone w jednej linii z otworami w szafce. 2 otwory w denku zbiornika mają fabrycznie zamontowane specjalne
plastikowe mocowania, których nie wolno usuwać, obracać ani obluzowywać, oraz 2 zatyczki uszczelniające (P) i (Q). Grupa wylotowa powinna być zamontowana
w otworze (O), a grupa wlotowa powinna być zamontowana w otworze (I).
Nie należy obluzowywać ani obracać zamontowanych
fabrycznie specjalnych złączek na otworach (I) i (O)
w zbiorniku, nie używać nadmiernej siły przy montażu.
Po zamontowaniu grup wlotowej i wylotowej nie należy
poruszać zbiornikiem umieszczonym na szafce, gdyż
może to skutkować uszkodzeniem zbiornika oraz urządzeń
wlotowych/wylotowych.

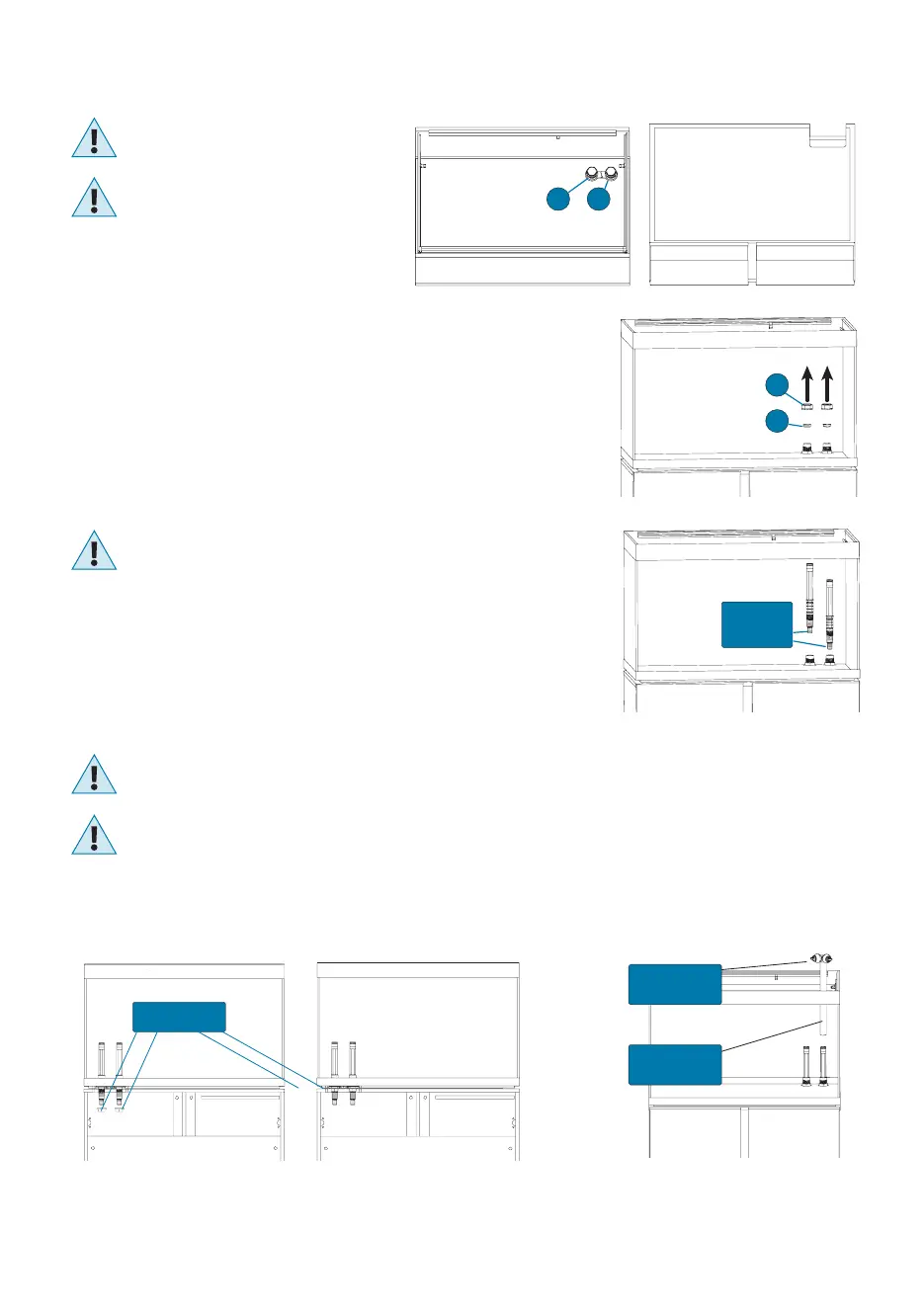

MONTAŻ SYSTEMU WYLOTOWEGO
1. Odkręcić ręcznie zatyczkę (P) i usunąć zatyczkę (Q) z otworu (O) (rys. 1).
WAŻNE: zachować zatyczki (P) i (Q) do wykorzystania w przyszłości.
2. Całkowicie przeciągnąć końcówkę łącznika (A) przez otwór (I), aż do jej zatrzymania (rys. 2).
3. Otworzyć szafkę. Założyć i dokręcić nakrętkę (R) na dolnym końcu końcówki (A) (rys. 3).
4. Wetknąć dyszę wylotową (N) w jeden koniec końcówki wylotowej (B).
5. Wetknąć końcówkę wylotową (B) w końcówkę łącznika (A) (rys. 4).
6. Dostosować wysokość dysz wylotowych zgodnie z osobistymi wymaganiami, przesuwając dyszę wylotową (N)
wzdłuż końcówki łącznika (A).
7. Dysze wylotowe (N) mogą być z łatwością obracane, aby przekierować przepływ wody w żądane miejsce.
Należy skierować dysze wodne tak, aby nie doprowadzić do rozlewania wody poza zbiornik.
Unikać kierowania dysz wodnych w stronę listwy oświetleniowej LED.
MONTAŻ SYSTEMU WLOTOWEGO
1. Odkręcić ręcznie zatyczkę (P) i usunąć zatyczkę (Q) z otworu (I) (rys. 1).
WAŻNE: zachować zatyczki (P) i (Q) do wykorzystania w przyszłości.
2. Całkowicie przeciągnąć drugą końcówkę łącznika (A) przez otwór (O), aż do jej zatrzymania (rys. 2).
3. Otworzyć szafkę. Założyć i dokręcić nakrętkę (R) na dolnym końcu drugiej końcówki (A) (rys. 3).
4. Wetknąć sitko wlotowe (S) w końcówkę łącznika (A) (rys. 5). Końcowy efekt montażu jest przedstawiony
na rys. 6 i na rys. 7.
Wysokość sitka wlotowego jest dostatecznie duża, aby można było dostosować je do większości dekoracji akwariowych. Przy dekorowaniu akwarium należy
upewnić się, że sitko zawsze pozostaje w odległości co najmniej 5 cm od żwirowego podłoża, aby zapobiec zasysaniu żwiru lub piasku, a także zapewnić, aby
żadna z dekoracji nie blokowała przepływu wody. Ozdoby i kamienie należy układać w suchym akwarium.
UWAGA! Nigdy nie należy na siłę przepychać końcówek łącznika (A), poruszając nimi na boki, gdyż można w ten sposób uszkodzić szklany zbiornik i system
wylotu/wlotu. W przypadku zastosowania innego systemu ltracji, który nie wymaga użycia systemów wlotu/wylotu dostarczonych z tym urządzeniem
(np. ltr wewnętrzny), należy przywrócić oryginalny stan, usuwając 2 końcówki łącznika (A) i zamykając otwory (O) i (I) zatyczkami (P) i (Q). Zatyczka (Q),
którą należy umieścić na jej miejscu i docisnąć, zapewnia wodoszczelne zamknięcie. Zatyczka (P) służy ochronie zatyczki (Q) oraz zapewnieniu, że zatyczka (Q)
pozostaje prawidłowo umieszczona na swoim miejscu. Ręcznie wkręcać zatyczkę (P) do napotkania oporu i nie forsować jej głębiej. NIE UŻYWAĆ ŻADNYCH
NARZĘDZI, GDYŻ MOGĄ ONE USZKODZIĆ PRODUKT.
Końcówki
łącznika (A)
Rys. 2
Rys. 1
P
Q
Nakrętki (R)
Rys. 3 Rys. 4
Dysze
wylotowe (N)
Końcówka
wylotowa (B)
I O
