60 / 84 Annexe FLUXTRONIC Mode Automatique

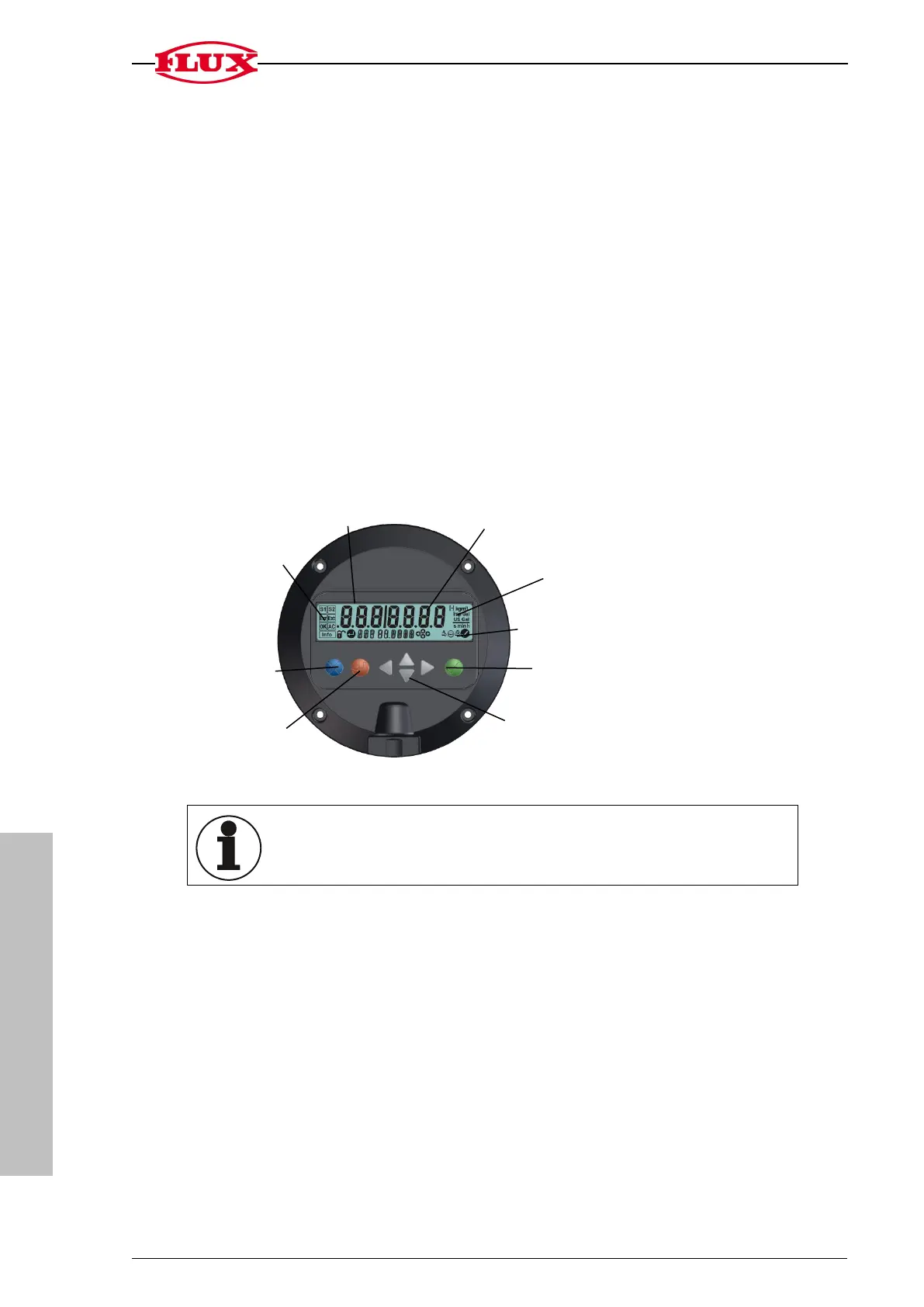

2 Le cadran afficheur électronique FLUXTRONIC
Le cadran afficheur FLUXTRONIC affiche la quantité de liquide qui passe par un comp-
teur volumétrique.
Le compteur volumétrique à disque oscillant produit des impulsions en fonction du
volume (par exemple. 0,05 l par impulsion).
Les impulsions sont enregistrées par le FLUXTRONIC et converties en volume à
l’aide d’une constante de calibrage.
Nombre d'impulsions x constante de calibrage = volume
Le cadran afficheur FLUXTRONIC peut être utilisé selon deux modes de fonctionne-
ment différents: le mode normal et le mode automatique.
Mode de fonctionnement 2 : mode automatique
Le mode automatique premet de transférer automatiquement des quantités identiques
par simple action d'un bouton.
Pour ce faire, des équipements supplémentaires, comme par exemple des relais ampli-
ficateurs et des électrovannes, sont nécessaires.
Maintenir les solvants organiques éloignés des touche de com-
mande et de l'affichage LCD.
Le cadran afficheur FLUXTRONIC peut commander 2 électrovannes.
Dès le démarrage du conditionnement, une électrovanne est commandée via le signal
1 [S1] par un relais amplificateur NAMUR. L’ouverture de l’électrovanne permet alors
au liquide de s’écouler à travers le compteur volumétrique. Les impulsions de l’appareil
de mesure sont extraites en fonction des constantes de calibrage correspondant à la
quantité de conditionnement souhaitée, jusqu’à ce que la quantité totale soit remplie et
que le signal [S1] soit de nouveau désactivé.
Le signal [S2] peut commander une deuxième électrovanne pour une quantité résidu-
elle définie. Cette deuxième électrovanne permet par exemple de passer d’un débit
élevé en début de conditionnement à un débit moins élevé pour la quantité résiduelle
[S2].
différentes
sorties et fonc-
Ligne d’informations
OK / Validation
gauche/droite
Sortie ( Exit )
Modification
