Lorsqu’elles sont actionnées, les électrovannes se referment après un certain temps.
Pendant ce temps, un certain nombre d’impulsions non enregistrées peuvent être dé-
livrées par l’appareil de mesure. Pour que ces impulsions puissent être détectées, il
faut que le comptage dure encore après la fermeture de l’électrovanne et ce jusqu’à
ce que plus aucune impulsion ne se produise. Ce temps d'attente est le temps d'auto-
correction [AC].
Le cadran afficheur FLUXTRONIC arrête ensuite les électrovannes avant la quantité
mesurée à ce stade, si bien que l’excédent de liquide rempli est corrigé automatique-
ment.
Si l'appareil de mesure tombe en panne pendant le conditionnement et qu'aucune
impulsion n'est plus produite, l'électrovvanne ne se ferme plus.
Pour éviter cela, il est possible de régler un temps de surveillance des impulsions
[Err]. Si pendant l'intervalle réglé aucune impulsion ne peut être enregistrée, la sortie
Err est commandée, le symbole "Err“ clignote sur l'afficheur et les sorties [S1] et [S2]
sont désactivées (les électrovannes sont fermées).
Un conditionnement réussi génère une impulsion sur la sortie OK.
Cette sortie permet de démarrer un autre compteur via la commande externe de
démarrage et d’arrêt.
Cette sortie peut aussi être utilisée pour réaliser un compteur de cycles supplémentaire.

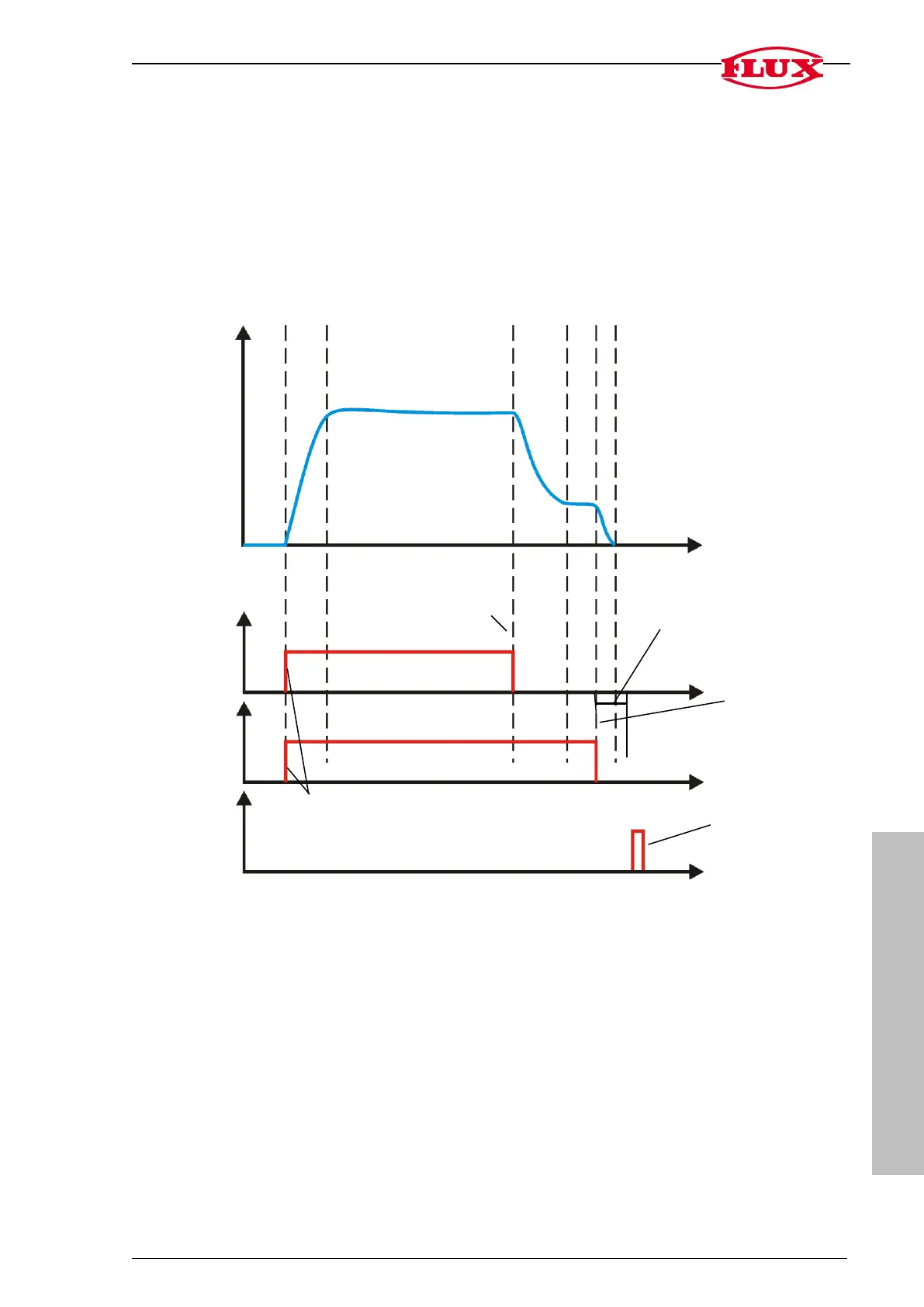

Débit
Une fois versée la quantité
résiduelle, [S2] commute
sur OFF, ce qui ferme
l’électrovanne associée
Temps
Temps d'autocorrection
[AC]
Lorsque la quantité
de conditionnement
est atteinte, [S1]
commute aussi sur
Off, ce qui ferme
l’électrovanne asso-
ciée.
Après le temps d'auto-
correction, la sortie
[OK] commute briève-
ment sur ON puis de
nouveau sur OFF.
[S2]
[S1]
[OK]
Les deux électrovannes
s'ouvrent lorsque [S1] et
[S2] commutent sur ON.
