Anhang FLUXTRONIC Automatikbetrieb 7 / 84
DEUTSCH
2 Die FLUXTRONIC
Die FLUXTRONIC zeigt die Flüssigkeitsmenge an, die durch einen Flüssigkeits-
Mengenmesser geflossen ist.
Der Taumelscheibenzähler erzeugt volumenabhängige Impulse (z.B. 0,05 L/Impuls).
Die Impulse werden von der FLUXTRONIC registriert und über eine Kalibrierkonstante
in das eigentliche Volumen umgerechnet.
Anzahl Impulse x Kalibrierkonstante = Volumen.
Die Elektronik kann in zwei verschiedenen Betriebsarten verwendet werden:
Normalbetrieb und Automatikbetrieb
Die Betriebsart: Automatikbetrieb
Der Automatikbetrieb ist dafür geeignet, eine vorgewählte Menge automatisch
auf Knopfdruck abzufüllen.
Dafür sind noch zusätzliche Geräte wie z.B. Trennschaltverstärker und Ventile
notwendig.
Organische Lösemittel von der Tastatur und der LCD Anzeige
fernhalten.
Die FLUXTRONIC kann 2 Ventile steuern.
Durch das Signal 1 [S1] wird, sobald die Abfüllung beginnt, über einen NAMUR Schalt-
verstärker ein Ventil angesteuert. Durch das Öffnen des Ventils wird jetzt Flüssigkeit
durch den Mengenmesser geleitet. Die Impulse vom Messgerät werden entsprechend
der Kalibrierkonstanten von der gewünschten Abfüllmenge abgezogen, bis die gesamte
Menge abgefüllt ist und das Signal [S1] wieder abschaltet.

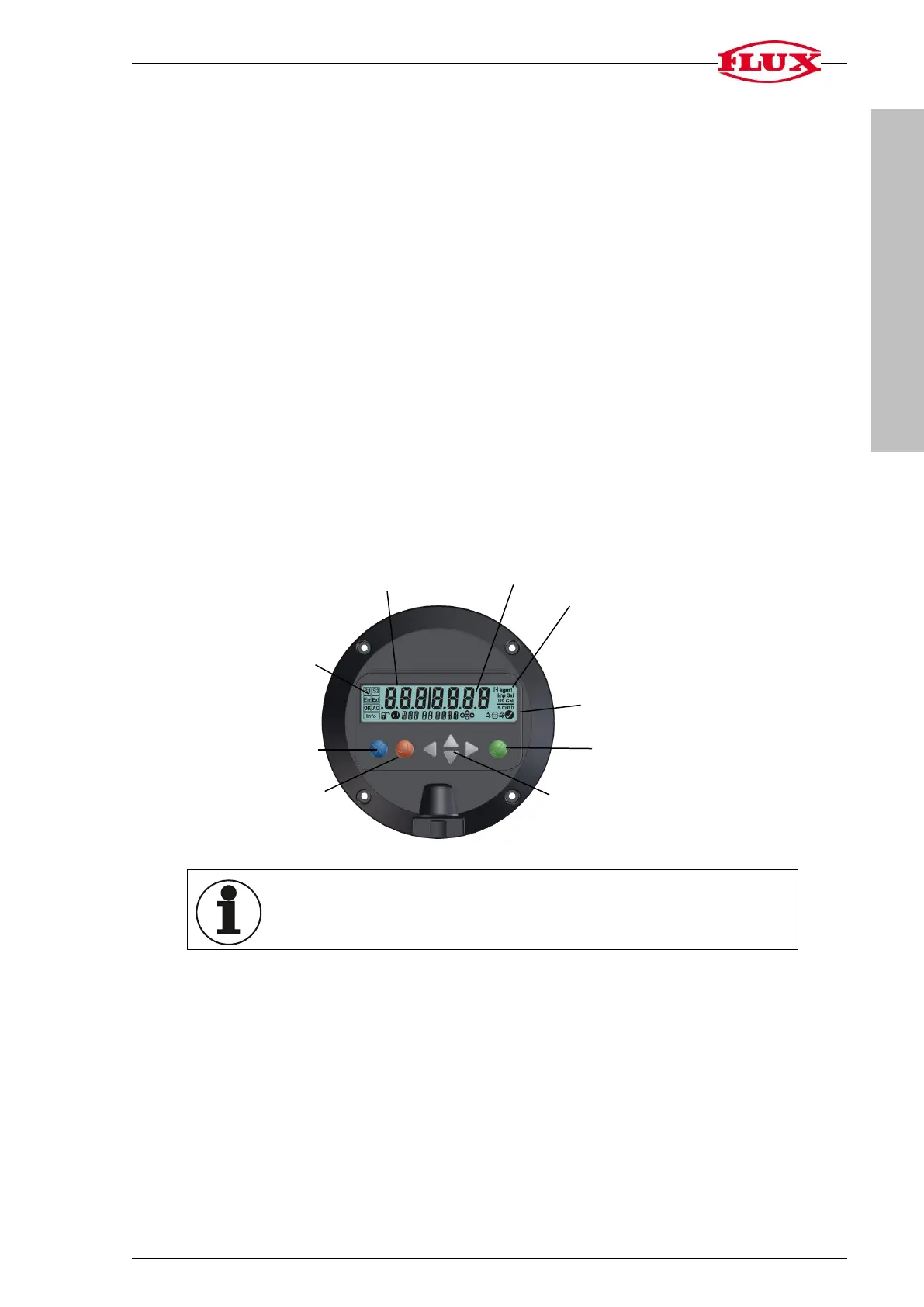

Zyklenzähler
Einheitenblock
Infozeile
Links / Rechts
Auf / Ab
Bearbeiten
OK
Abbruch
Abfüllmenge
Anzeige
verschiedener
Ausgänge und
Funktionen
