Focal ST6 SUB12 - Page 122

122
SOLO6 - TWIN6 - SUB12
专业模拟监听系统 - 使用手册
ZH

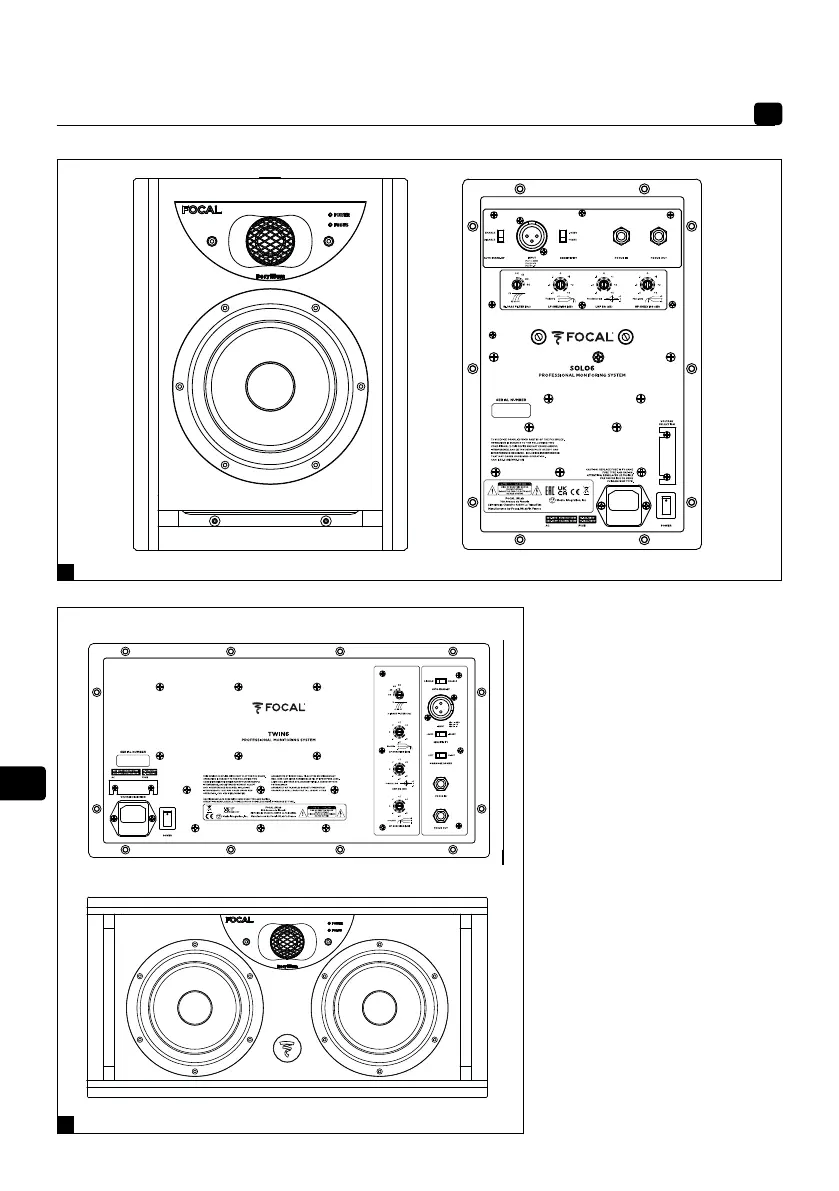

A
ENEL1261 - ELECTRONIQUE COMPLETE ST6 SOLO6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
SUB 6
TWIN 6
SOLO 6
SUB 6
TWIN 6
SOLO 6
B
ENEL1262 - ELECTRONIQUE COMPLETE ST6 TWIN6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
1. 音频信号输入连接器
2. 自动待机开关
3. 输入灵敏度开关
4. 滤波器控制
5. Focus聚焦输入模式
6. Focus聚焦输出模式
7. 电源断路器 - 开关
8. 电压选择器
9. 保险丝座/电源插孔
10. LED电源开关指示灯：
- 运行（绿灯常亮）
- 待机（红灯常亮）
- 保护（红灯闪烁）
11. Focus聚焦模式指示灯
FOCUS聚焦模式LED指示灯：
- 运行（绿灯常亮）
12. 壁挂安装紧固件
13. 中音扬声器选择开关
1
1
2
3
2
3
5 6
7
8
4
12
4
5
6
10
11
7
8
9
9
13
10
11
