135
SOLO6 - TWIN6 - SUB12
아날로그 전문가용 모니터링 시스템 - 사용 설명서
KO

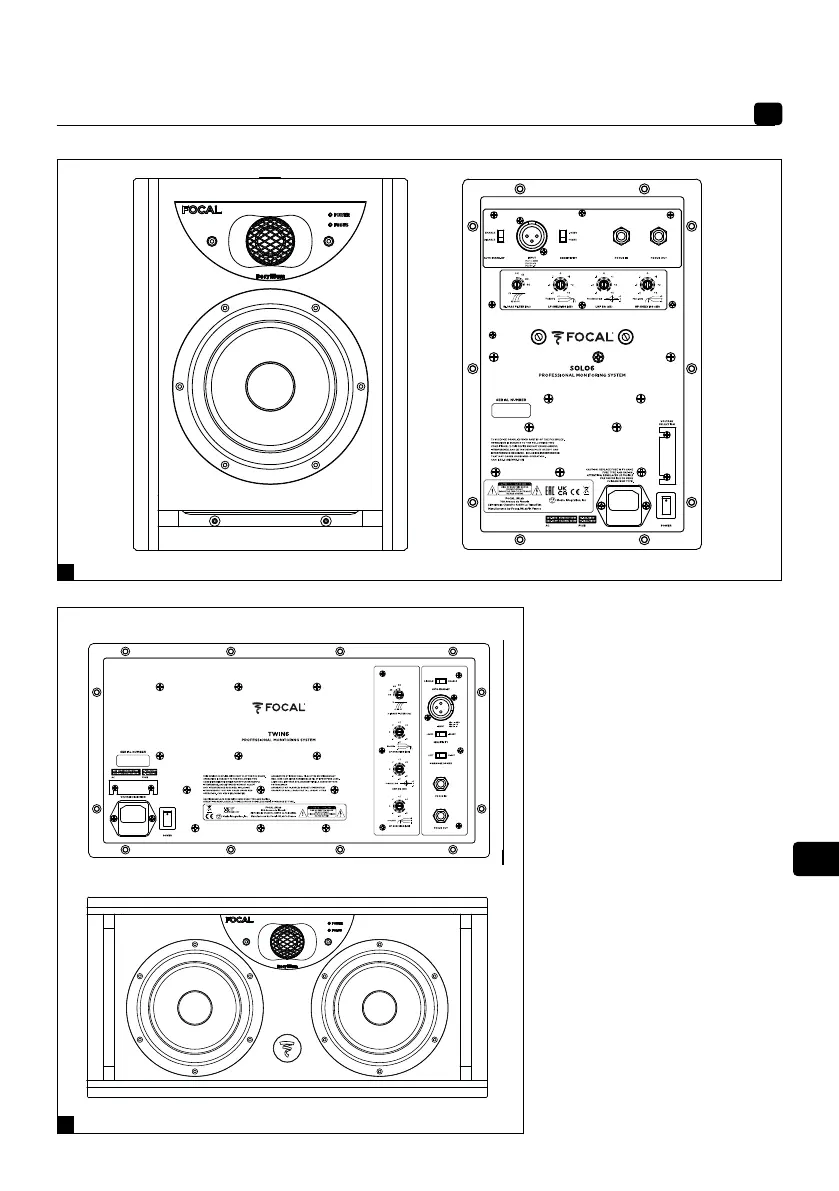

A
ENEL1261 - ELECTRONIQUE COMPLETE ST6 SOLO6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
SUB 6
TWIN 6
SOLO 6
SUB 6
TWIN 6
SOLO 6
B
ENEL1262 - ELECTRONIQUE COMPLETE ST6 TWIN6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
1. 오디오 신호 입력 커넥터
2. 자동 대기 모드 스위치
3. 입력 감도 스위치
4. 필터 컨트롤
5. Focus 모드 입력
6. Focus 모드 출력
7. 전원 스위치 - 꺼짐/켜짐
8. 전압 선택기
9. 퓨즈 홀더/전원 플러그
10. 켜짐/꺼짐 모드 표시등
LED POWER :
- 켜짐(녹색 지속)
- 대기(빨간색 지속)
- 보호(빨간색 깜빡임)
11. Focus 모드 표시등
LED FOCUS :
- 켜짐(녹색 지속)
12. 벽체 고정을 위한 인서트
13. 미드레인지 라우드스피커 선택용
스위치
1
1
2
3
2
3
5 6
7
8
4
12
4
5
6
10
11
7
8
9
9
13
10
11
