SOLO6 - TWIN6 - SUB12
Professionelles analoges Monitorsystem - Gebrauchsanleitung
DE
A
ENEL1261 - ELECTRONIQUE COMPLETE ST6 SOLO6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
SUB 6
TWIN 6
SOLO 6
SUB 6
TWIN 6
SOLO 6
B
ENEL1262 - ELECTRONIQUE COMPLETE ST6 TWIN6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)

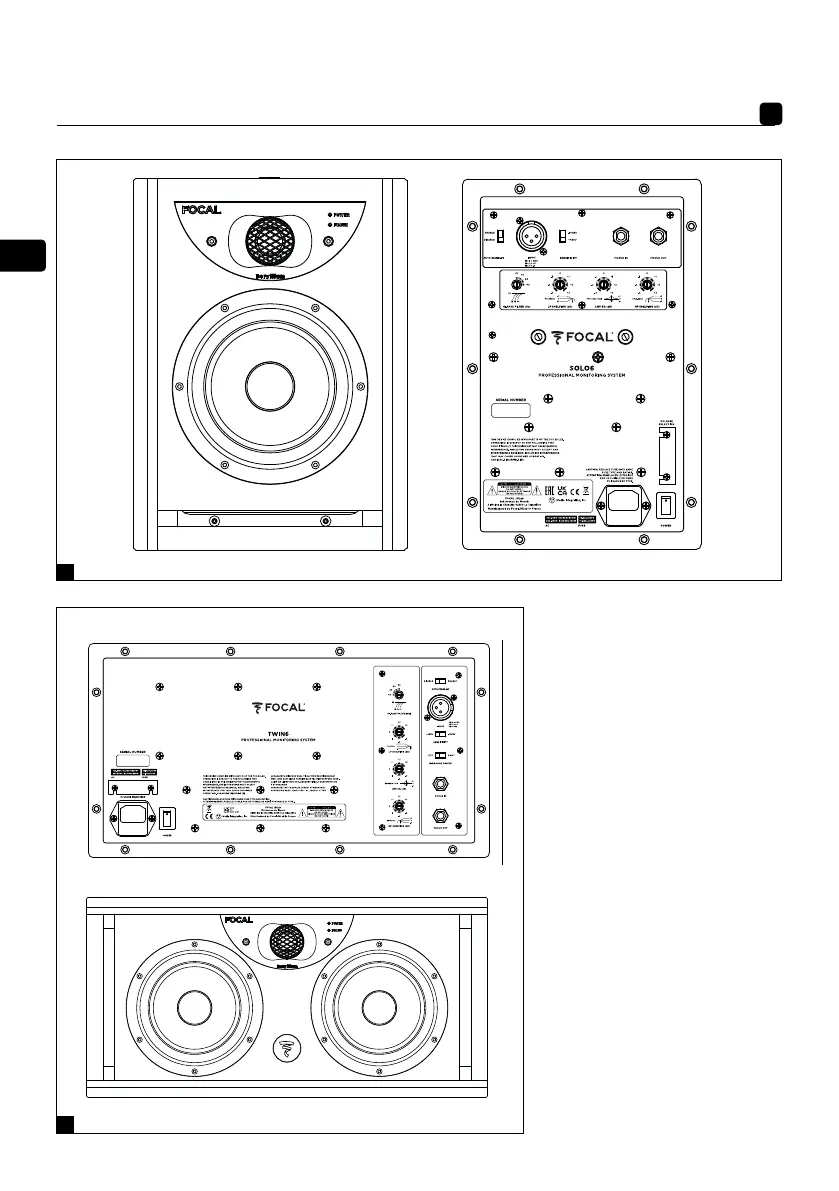

1. Anschluss für den Eingang des
Audiosignals
2. Schalter zur Aktivierung des
automatischen Standby-Modus
3. Eingangsempfindlichkeitsschalter
4. Filterkontrolle
5. Eingang Focus-Modus
6. Ausgang Focus-Modus
7. Netzschalter - Aus/Ein
8. Spannungswahlschalter
9. Sicherungshalter/Netzstecker
10. LED POWER Kontrollleuchte für den
Ein-/Ausschaltmodus:
- An (durchgehend grün)
- Stand-by (durchgehend rot)
- Sicherung (intermittierend rot)
11. Kontrollleuchte Focus-Modus
- FOCAL LED:
- An (durchgehend grün)
12. Einsätze für Wandmontage
13. Wahlschalter des Mitteltöners
1
1
2
3
2
3
5 6
7
8
4
12
4
5
6
10
11
7
8
9
9
13
10
11
