Focal ST6 SUB12 - Page 82

82
SOLO6 - TWIN6 - SUB12
Professioneel analoog monitorsysteem - Handleiding
NL
A
ENEL1261 - ELECTRONIQUE COMPLETE ST6 SOLO6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)
SUB 6
TWIN 6
SOLO 6
SUB 6
TWIN 6
SOLO 6
B
ENEL1262 - ELECTRONIQUE COMPLETE ST6 TWIN6 - SRDOS-201103/2
1 COLOR PRINTING:
PANTONE P877C
Line thickness (frame only):
0.40mm(+/-0.05)

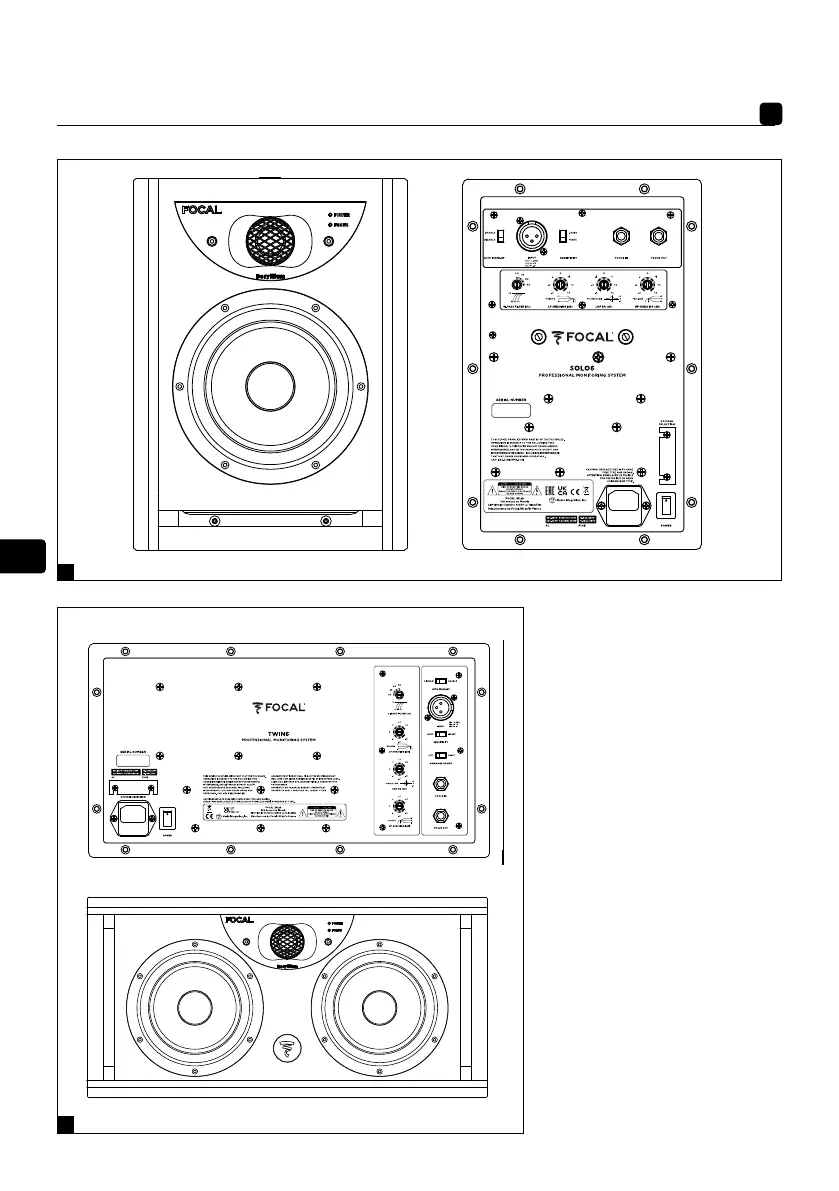

1. Audio-ingang
2. Schakelaar automatische standby-
modus
3. Schakelaar ingangsgevoeligheid
4. Filterregelaar
5. Ingang Focus-mode
6. Uitgang Focus-mode
7. Voedingsschakelaar - uit/aan
8. Spanningsselectie
9. Zekering-/netsnoerpoort
10. Indicatielampje aan/uit Ledlampje
POWER:
- Aan (continu groen)
- Uit (continu rood)
- Beveiliging (knipperend rood)
11. Indicatielampje Focus-modus
LED FOCUS :
- Aan (continu groen)
12. Inserts voor muurbevestiging
13. Schakelaar voor de
middentoonselectie
1
1
2
3
2
3
5 6
7
8
4
12
4
5
6
10
11
7
8
9
9
13
10
11
