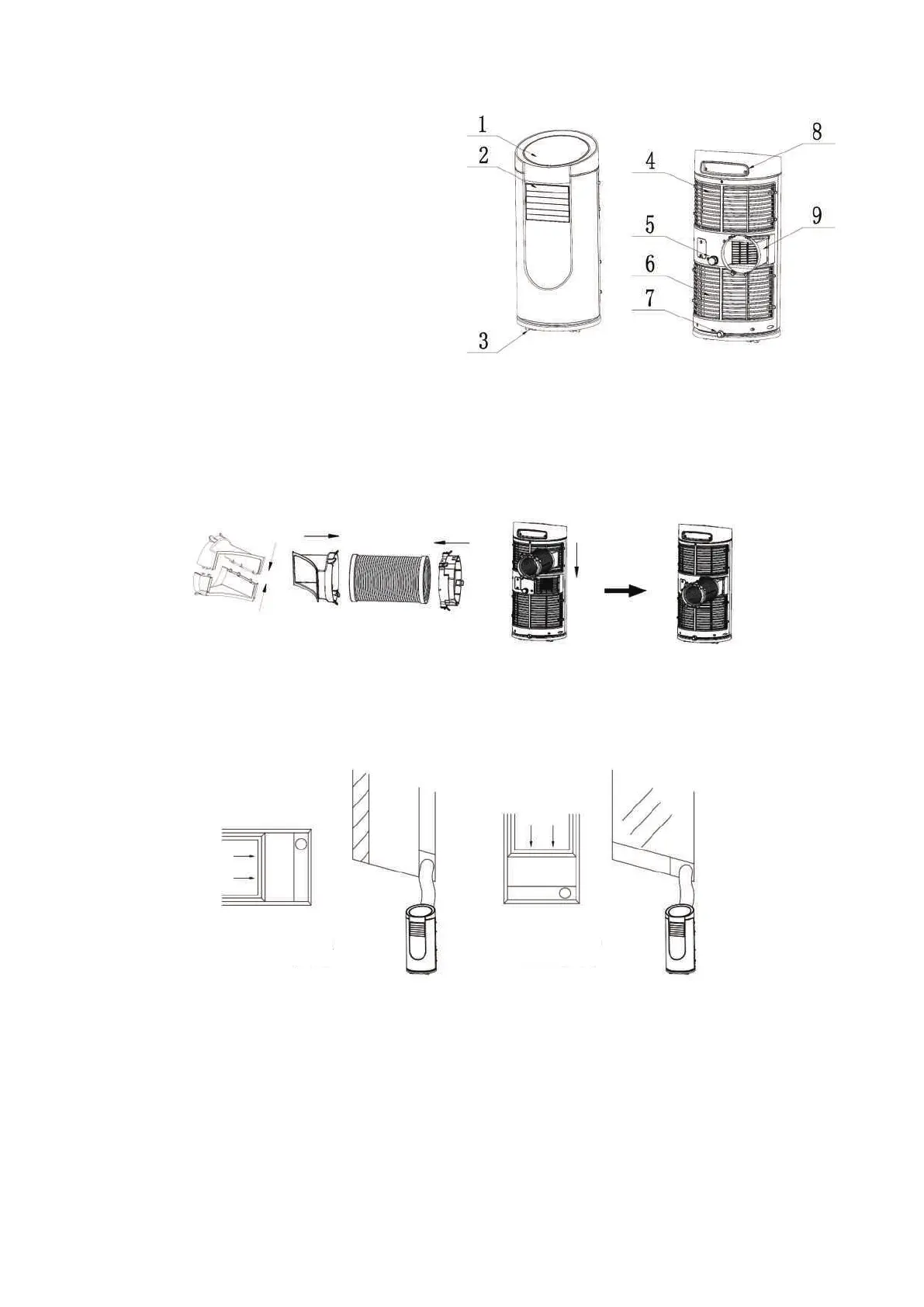

1. Panel sterujący / Control panel
2. Wylot schłodzonego powietrza / Guide the wind box
3. Kółka / Castors
4. Siatka ochronna / The grille
5. Korek spustowy (praca ciągła) / Continuous outfall
6. Siatka ochronna / The grille
7. Korek spustowy / Outfall
BUDOWA KLIMATYZATORA / AIR CONDITIONER CONSTRUCTION
MONTAŻ RURY WYLOTOWEJ / EXHAUST HOSE INSTALL
1. Należy zamontować złączkę żaluzji okiennej i złączkę rury wylotowej na rurze.
2. Zgodnie z poniższym rysunkiem założyć złączkę rury wylotowej na wylot powietrza w tylnej części jednostki.
3. Umieścić drugi koniec rury w otworze żaluzji okiennej lub szczelinie okna/drzwi.
1. Twist both ends of the exhaust hose into the square fixing clip and the flat fixing clip.
2. Insert the square fixing clip into openings at back of the air conditioner.
3. Put the other end of the exhaust hose to the near windowsill.
MONTAŻ ŻALUZJI OKIENNEJ / WINDOW KIT INSTALL
1. Rurę wylotową można podłączyć do załączonej w zestawie żaluzji okiennej zgodnie z poniższym rysunkiem. UWAGA: Żaluzja
przeznaczona jest do montażu w oknach przesuwnych.
1. It is possible to connect the discharge pipe to the window kit - EBERG Climalock as shown in the picture. WARNING: Window kit is
designed to be mounted in sliding windows.
ZALECENIA DOTYCZĄCE MONTAŻU RURY WYLOTOWEJ / RECOMMENDATIONS ON INSTALLING
EXHAUST PIPE
By zapewnić najwyższą efektywność pracy urządzenia należy:
1. Rozciągnąć rurę maksymalnie na długość 30 cm i prowadzić ją w linii prostej. Zaginanie rury lub jej dalsze rozciąganie obniży
wydajność urządzenia i spowoduje wzrost głośności pracy. UWAGA: Niedopuszczalne jest przedłużanie dołączonej rury wylotowej lub
jej wymiana na inną niż oryginalna - może to doprowadzić do przegrzania się obwodu chłodniczego i awarii urządzenia!
2. Upewnić się, że odległość między wlotami i wylotami powietrza z urządzenia oraz elementami otoczenia/ścianami wynosi minimum
30 cm.
To ensure more efficient use of the cooling function, follow these steps:
1. Extend the exhaust duct to a length not exceeding 30 cm and keep it level without bending. Further extending of the pipe will decrease
unit efficiency and cause it to work louder. WARNING: Do not put any extenders on pipe or do not change it to any other pipe - this may
cause overheating to cooling circuit and failure to the device!
2. Make sure that the distance between the inlet and outlet side of the machine and the wall or other obstacle is not less than 30 cm.
PL
PL
PL
EN
EN
EN
5
9. Wylot zużytego powietrza / Exhaust joint
8. Uchwyt / Handle
