FONESTAR MA-66 - Panel Posterior

EN
- 7 -
ES
DESCRIPCIÓN
- Amplificador de megafonía.
- Alimentación phantom y prioridad.

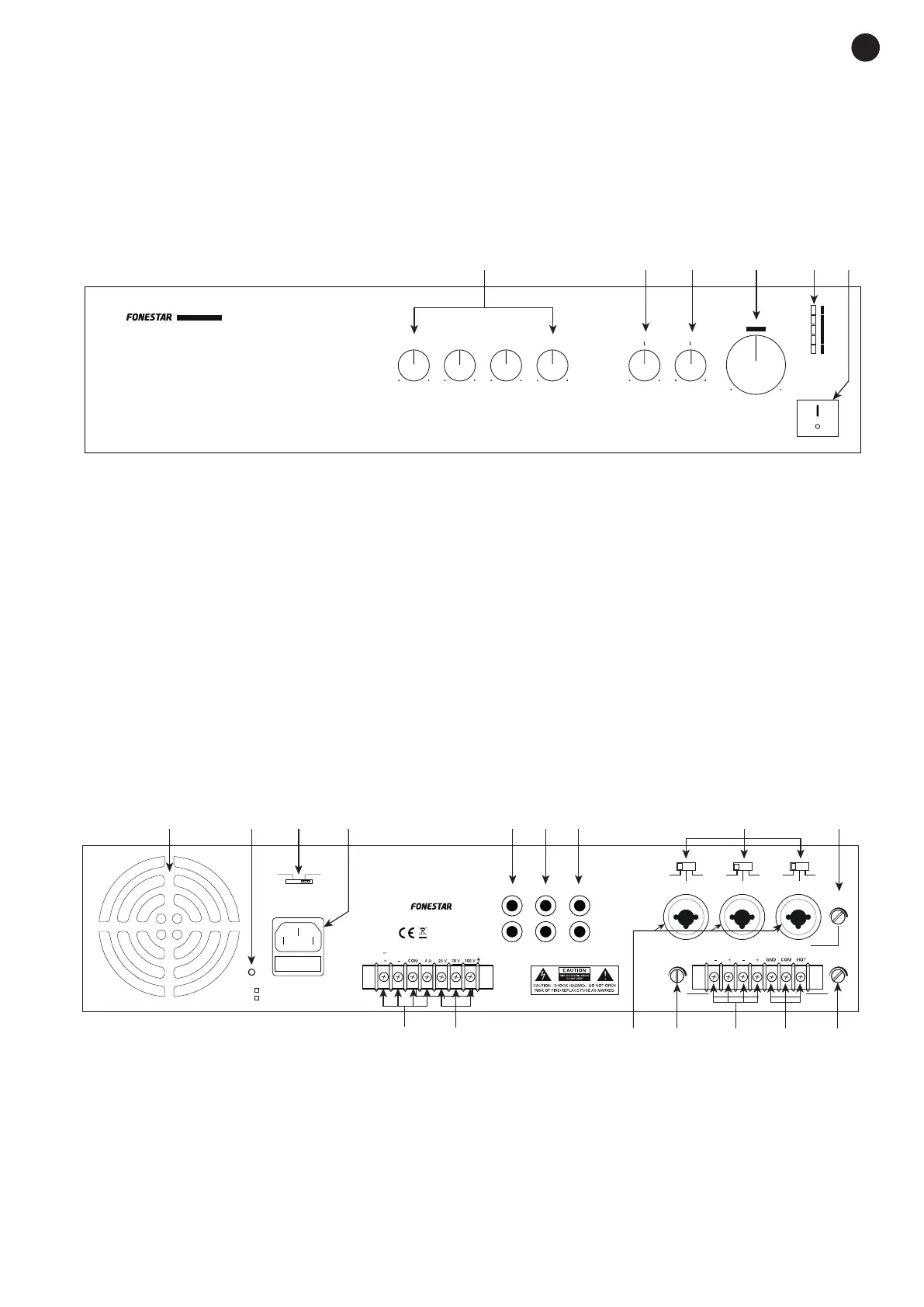

CONTROLES Y FUNCIONES
PANEL FRONTAL
INPUT 1 INPUT 2 INPUT 3 AUX
BASS
TREBLE
CLIP
SIG
POWER
PA AMPLIFIER MA-66
MASTER
115 V 230 V
~110-120 V AC. 50/60 Hz FUSE: T6.3AL 250 V
~220-240 V AC. 50/60 Hz FUSE: T3.15AL 250 V
POWER CONSUMPTION: 130 W
24 V DC, 6 A
GND
PRE OUT
AMP IN
MOH
LEVEL LEVEL1 W 8 Ω 600 Ω TEL. INPUT
TEL.
CLASS II WIRING
REC AUX
LINE MIC
PHANTOM
+ 24 V
LINE MIC
PHANTOM
+ 24 V
LINE MIC
PHANTOM
+ 24 V
MA-66
PA AMPLIFIER
90 W MAX., 60 W RMS
MUTE
SEN.
INPUT 1
INPUT 2INPUT 3
1 2 3 4 5 6
1 2 3 4 5
16
14 13
12
11 10
15
6 7 8 9
1.- INPUT 1-3 and AUX: controles que regulan el volumen de las entradas 1 a 3 y de la entrada auxiliar.
2.- BASS: refuerza o atenúa las frecuencias graves ±10 dB.
3.- TREBLE: refuerza o atenúa las frecuencias agudas ±10 dB.
4.- MASTER: control que regula el volumen de salida general de todas las entradas.
5.- OUTPUT LEVEL: indicadores luminosos del nivel de señal de salida. Regule los controles de volumen
individuales de las entradas o el control de volumen de salida general MASTER para que el nivel no
supere los indicadores luminosos verdes. Los indicadores luminosos rojos indican saturación o señal
distorsionada que puede llegar a producir averías en los altavoces o en el amplificador.
6.- POWER: interruptor de encendido/apagado del amplificador.
PANEL POSTERIOR
INPUT 1 INPUT 2 INPUT 3 AUX
BASS TREBLE
CLIP
SIG
POWER
PA AMPLIFIER MA-66
MASTER
115 V 230 V
~110-120 V AC. 50/60 Hz FUSE: T6.3AL 250 V
~220-240 V AC. 50/60 Hz FUSE: T3.15AL 250 V
POWER CONSUMPTION: 130 W
24 V DC, 6 A
GND
PRE OUT
AMP IN
MOH
LEVEL LEVEL1 W 8 Ω 600 Ω TEL. INPUT
TEL.
CLASS II WIRING
REC AUX
LINE MIC
PHANTOM
+ 24 V
LINE MIC
PHANTOM
+ 24 V
LINE MIC
PHANTOM
+ 24 V
MA-66
PA AMPLIFIER
90 W MAX., 60 W RMS
MUTE
SEN.
INPUT 1
INPUT 2INPUT 3
1 2 3 4 5 6
1 2 3 4 5
16
14 13
12
11 10
15
6 7 8 9
1.- Rejilla de ventilación: para ventilación del paso final de potencia.
2.- GND. Toma de tierra: tornillo para toma de tierra, para usar en el caso de que la toma de corriente no
la tuviese incorporada.
3.- 115 V/230 V: selector de voltaje de alimentación.
4.- Zócalo CA: para conexión del cable de alimentación CA.
5.- AMP IN/ PRE OUT: el puente de conexión entre los 2 conectores RCA comunica la señal de la salida
de la etapa de preamplificación (PRE OUT) con la entrada de la etapa de amplificación (AMP IN).
