Français

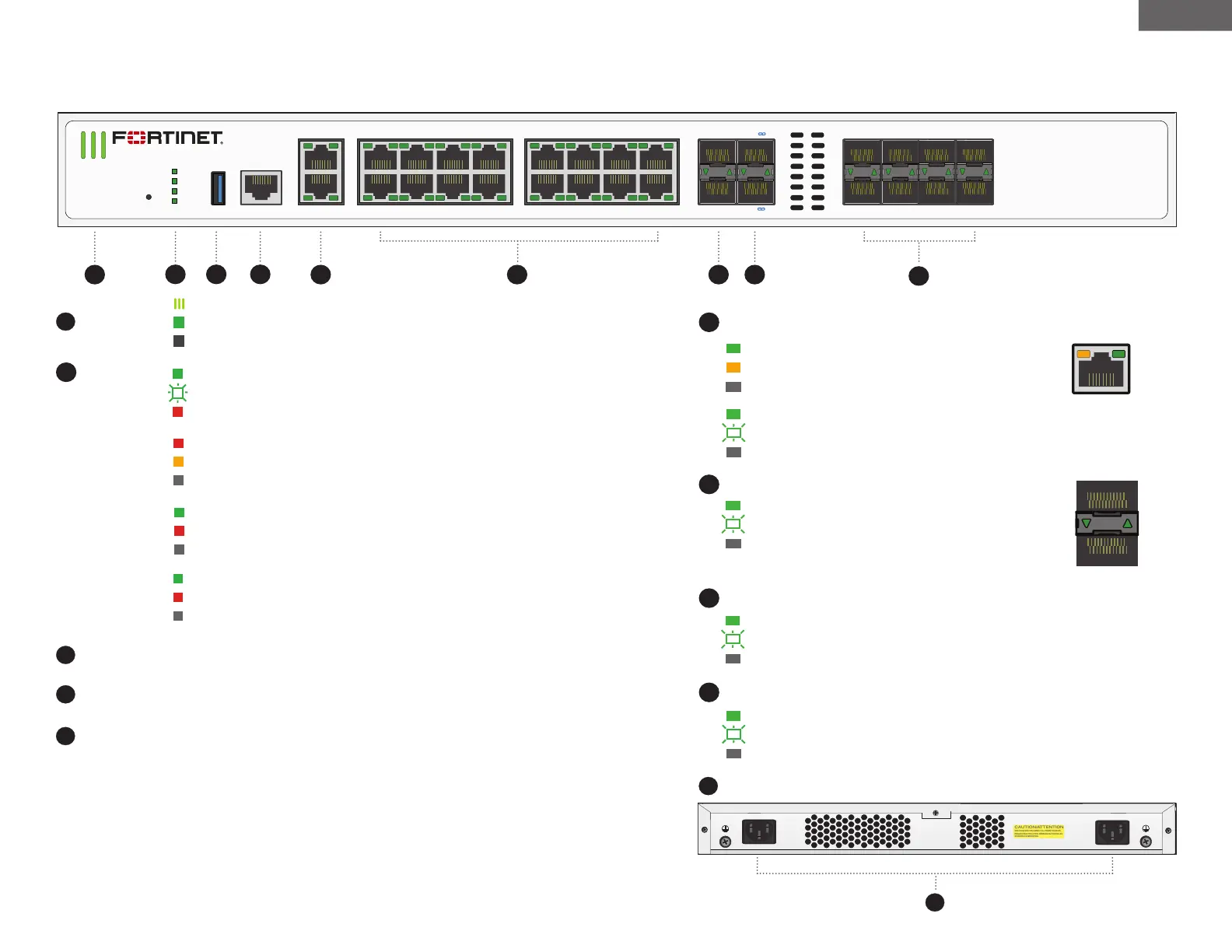

Avant/Arrière – Série FG 200F
1
Vert: L’appareil est allumé
Éteint: L’appareil est éteint
LOGO
3
Port de serveur USB 3.0
4
Ordinateur de gestion de l’interface de ligne de commande
5
Port 1 Gb/s haute disponibilité
AC LINE
100-240V AC
50-60Hz 2-1.2A
AC LINE
100-240V AC
50-60Hz 2-1.2A
10
CAUTION/ATTENTION
SHOCK HAZARD. DISCONNECT ALL POWER SOURCES.
RISQUE D’ÉLECTROCUTION. DÉBRANCHEZ TOUTES LES
SOURCES D’ALIMENTATION.
Alimentation redondante 100 - 240V CA, 2-1.2A, 50/60Hz
10
2
1
3 4
5 6 7 8
9
CONSOLEUSB
HA
MGMT
1
2
3
4
5
6
7
8
9
10
11
12
13 X1
X3
X2 X4
14
15
16
17
18
19
20
21
22
23
24
FortiGate 200F
POWER
HA
ALARM
STATUS
2
Vert: Deux sources d’alimentation fonctionnelles
Rouge: Une source d’alimentation fonctionnelle
Éteint: Aucune alimentation
Rouge: Alarme majeure
Orange: Alarme mineure
Éteint: Aucune alarme
STATUS
ALARM
HA
POWER
Vert: Fonctionnement normal, BLE désactivé
Vert clignotant: Démarrage, BLE activé
Rouge: Alarme majeure
Vert: Fonctionnement en grappe à haute disponibilité
Rouge: Basculement vers la haute disponibilité
Éteint: Pas de grappe à haute disponibilité
FortiGate
Port 1 Gb/s de gestion, adresse IP 192.168.1.99
6
7
8
9
Ports SFP+ de 10 Gb/s
Ports FortiLink de découverte automatique de 10 Gb/s
Ports SFP de 1 Gb/s
Port inférieur
Interface Ethernet 1 Gb/s
Vitesse
Act/
Link
Act/
Link
Act/
Link
Act/
Link
Vert: Lien établi
Vert clignotant: Activité de données
Éteint: Aucun lien établi
Vert: Lien établi de 10Gb/s ou 1Gb/s
Vert clignotant: Activité de données
Éteint: Aucun lien établi
Vert: Lien établi de 10 Gb/s ou 1 Gb/s
Vert clignotant: Activité de données
Éteint: Aucun lien établi
Vert: Lien établi de 1 Gb/s
Vert clignotant: Activité de données
Éteint: Aucun lien établi
Vert: Lien établi de 1000 Mb/s
Orange: Lien établi de 100 Mb/s
Éteint: Lien établi de 10 Mb/s ou aucun lien établi
RJ45 Port
SFP & SFP+
Port supérieur
Act/Link
Vitesse
