Fortuna OPTIFIX - Réglage du Volume

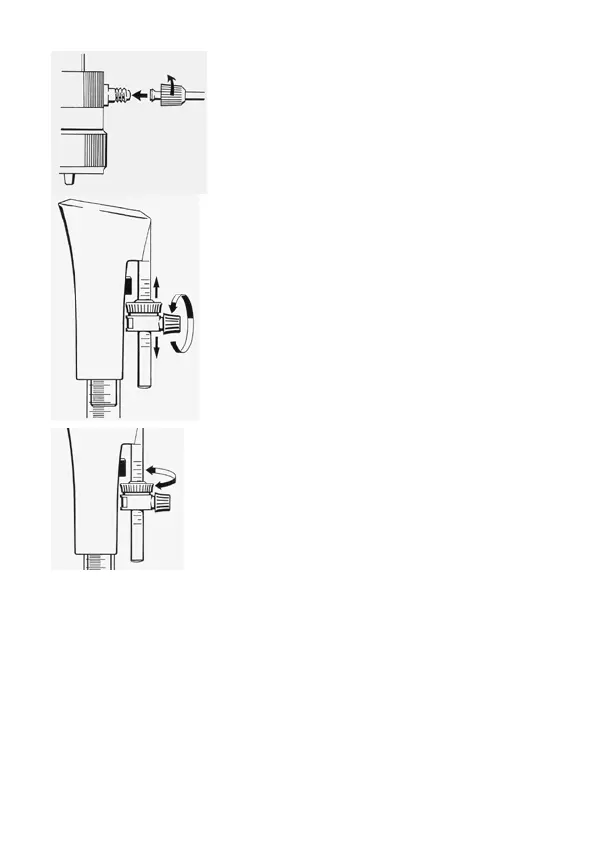

Vissez le set de la canule de refoulement sur le bloc
soupape. Enlevez le capouchon de fermeture.
Avertissement:
Il est absolument nécessaire d'enlever le capuchon
de fermeture avant la distribution, an d'éviter une
surpression dans le cylindre et un écoulement non
intentionnel.
Pour amorcer l'OPTIFIX
®
, soulevez plusieurs fois le
piston jusqu'à ce qu'il ne reste plus de bulles d'air.
2. Réglage du Volume
Desserrez l'écrou du système de réglage. Positionnez
le système de réglage sur la tige graduée. Le volume
est déterminé par de l'écrou de réglage n. Serrez
l'écrou.
Pour la calibration du volume avec une balance ana-
lytique, utilisez l'écrou du système de réglage n, le
déplacer vers le bas, ce qui augmentera le volume. Le
déplacer vers le haut, diminuera le volume délivré.
3. Opération de Distribution
a) Pour la sécurité assurez vous que la distribution soit effectuée latéralement.
Ceci est possible grâce à la bague de serrage tournante. Enlevez le capuchon de
fermeture du tuyau de refoulement. Tenez la canule de refoulement avec l'autre
main pour éviter que le distributeur ne perde l'equilibre.
b) Ajustez le volume avec le système de réglage.
c) Soulevez le piston jusqu'à la butée. Le système de réglage limite le mouvement
du piston. Le volume ajusté peut être contrôlé par la graduation sur le cylindre.
Les bulles d'air éventuelles sont visibles. Exception: Modèle HF avec cylindre
en PTFE.
24
