04385 Page 7 02/09/2016
REV E
3 VALVE ............................................................................................................................................13-10164-02
4 FILTER, STRAINER .......................................................................................................................8135
5 STRAINER, GRATE METAL...........................................................................................................8136
6 FILTER MOUNT .............................................................................................................................04826
7 FILTER ADAPTER..........................................................................................................................62002
8 FILTER, 50MIC CANISTER ............................................................................................................MLF4850
9 FUSIBLE LINK ................................................................................................................................01178
10 DOOR CLOSURE...........................................................................................................................02-10698-250
11 KNOB, THREADED……………………………………………………………………………………….15-10238
12 WASHER……………………………………………………………………………………………...30038
13 KNOB, THUMB…………………………………………………………………………………………….15-10249
14 COUPLER, CAM…………………………………………………………………………………………..16-10204
15 COUPLER, CAM MALE………………………………………………………………………………..16-10203
16 CONTROL MODULE COMPLETE……………………………………………………………………61337-01
17 SWITCH ROCKER .........................................................................................................................62262
18 THERMOSTAT ...............................................................................................................................12-10149
19 TOGGLE SWITCH..........................................................................................................................12-10147
20 POWER CORD...............................................................................................................................05083
21 HEATER .........................................................................................................................................12-10208
22 PUMP 115V ....................................................................................................................................04727
23 LIQUID LEVEL SENSOR................................................................................................................16-10211
24 CORD ASSEMBLY (BETWEEN CONTROL AND SWITCH BOX)…………………………………..61338
25 PUMP, 115V BIO (AERATOR) OPTION………………………………………………………………..02-10306

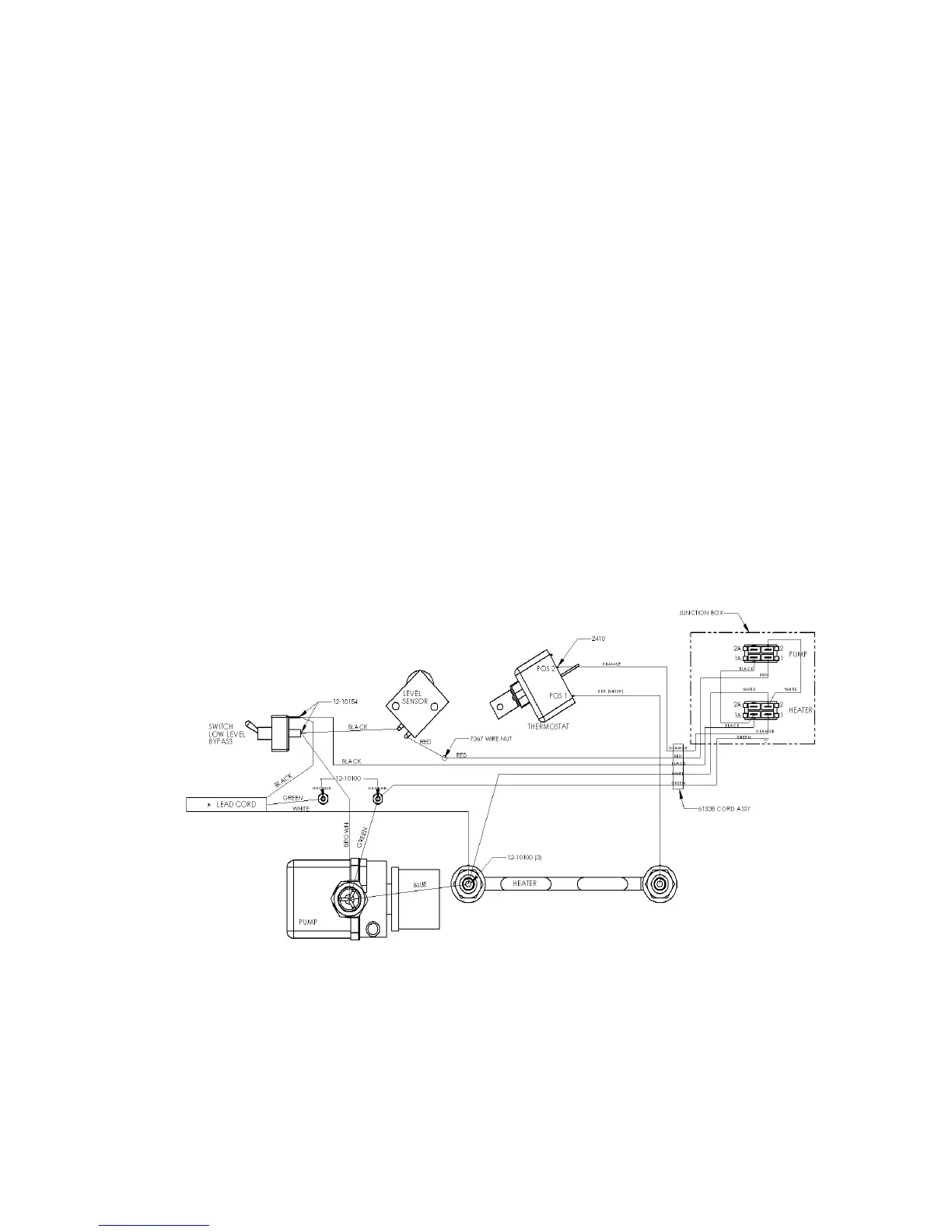

WIRING DIAGRAM
