Mantenimiento de la boquilla
1. Si la boquilla se atasca, retírela y desarme el ensamblaje de la boquilla.
2. Retire todas las obstrucciones presentes en las aberturas y vuelva a ensamblar
página 16

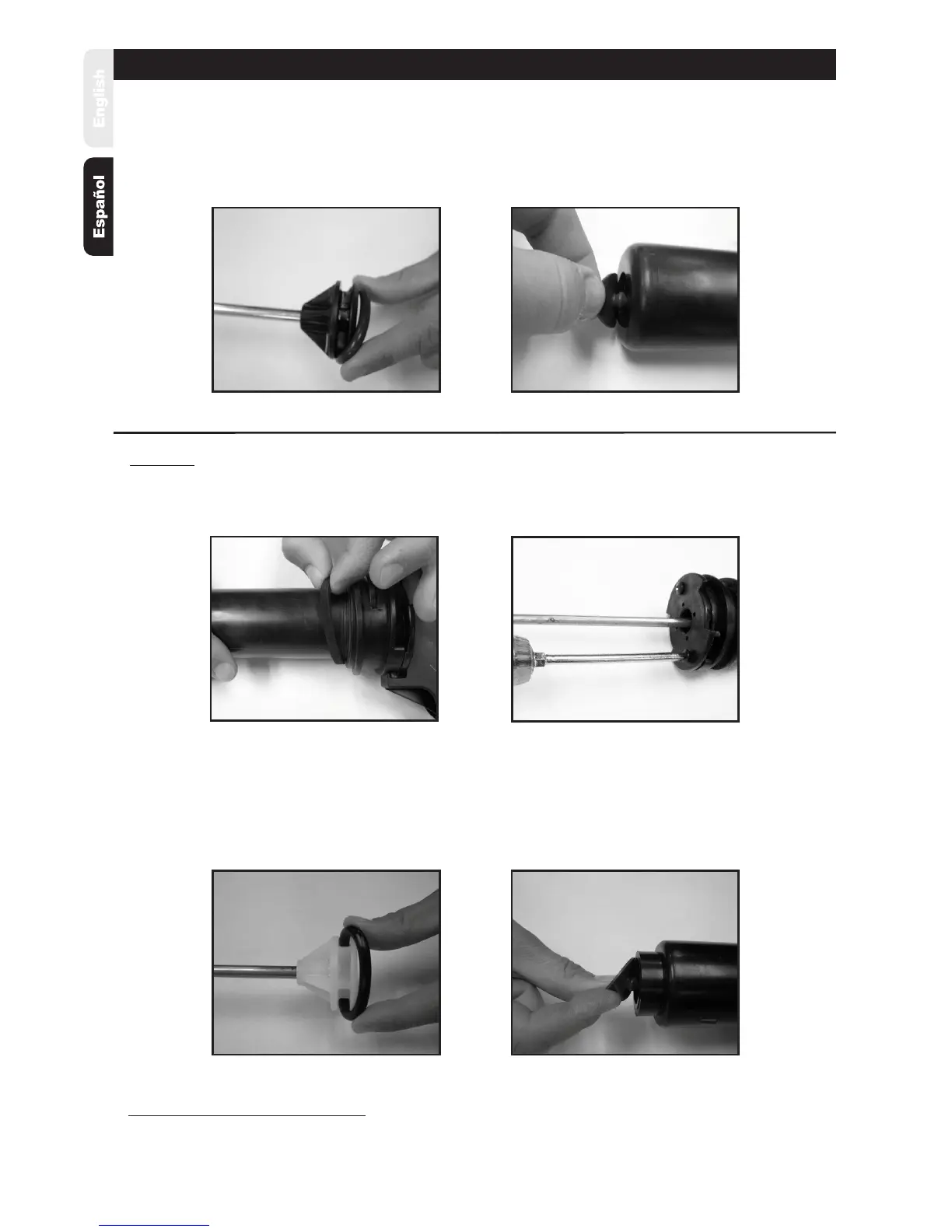

3. Inspeccione la junta tórica. Si está gastada o dañada, sáquela y reemplácela. Lubrique la junta tórica con
gel de petróleo. (Vea la Figura 4)
4. Inspeccione la válvula de retención en el fondo del cilindro. Si está gastada o dañada, sáquela y
reemplácela presionando en el oricio en el fondo del cilindro. (Vea la Figura 5)
5. Reinstale el cilindro en la tapa. Mientras sujeta la tapa rmemente, gire el cilindro en sentido horario
para jar las trabillas en su lugar.
Estilo “R”
1. Inspeccione la empaquetadura. Si está gastada o dañada, sáquela y reemplácela. (Vea la Figura 6)
2. Para sacar la tapa de la bomba del cilindro de la bomba, retire los tornillos que aseguran la tapa de
la bomba al tubo. (Vea la Figura 7)
3. Inspeccione la junta tórica. Si está gastada o dañada, sáquela y reemplácela. Lubrique la junta tórica con
gel de petróleo. (Vea la Figura 8)
4. Inspeccione la válvula de retención en el fondo del cilindro. Si está gastada o dañada, sáquela y
reemplácela presionando en el oricio en el fondo del cilindro. (Vea la Figura 9)
5. Inserte el ensamblado del mango de la bomba en el cilindro de la bomba. Alinee los oricios de la tapa
de la bomba y el cilindro. Coloque nuevamente los tornillos y ajústelos rmemente.
Figura 6
Figura 8
Figura 9
Figura 4
MANTENIMIENTO (continuación)
Figura 7
Figura 5
