FPZ MOR Series - Page 5

FPZ-MI-R-MD-MOR-GOR-IE2-15-R03 5 / 119

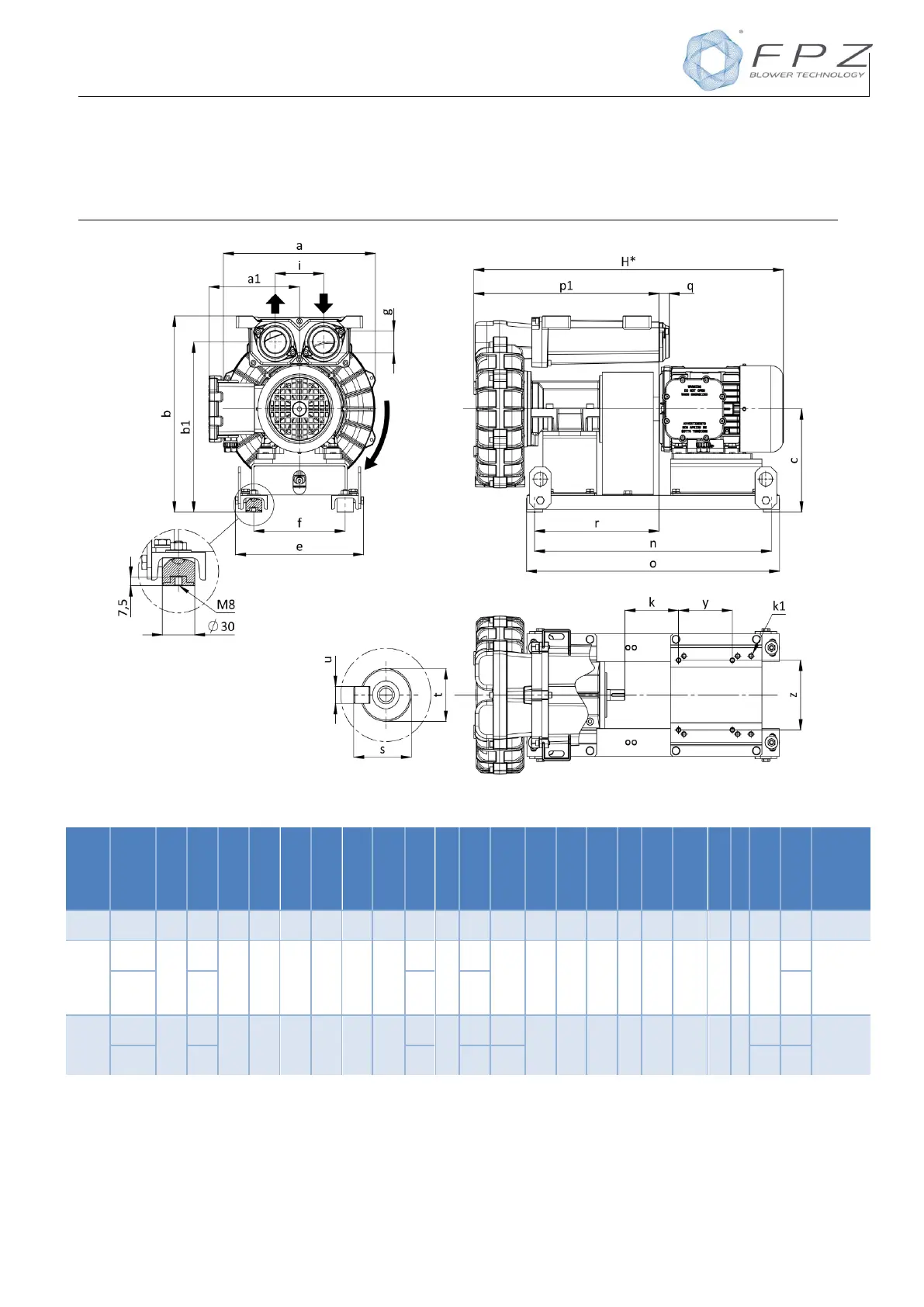

INGOMBRI
R20-MD / R30-MD / R40-MD GOR
DIMENSIONS
DIMENSIONS
DIMENSIONES
ABMESSUNGEN
DIMENSÕES EXTERIORES
Misure in mm, Dimensions in mm, Dimensions en mm, Medidas in mm, Abmessungen in mm, Dimensões em mm
Mod
M.E.
a
a1
b
b1
c
e
f
g
H*
i
k
k1
n
o
p1
q
r
s
t
u
y
z
Peso
1
Weight
Gewicht
max
[kg]
R20-
MD
GR. 80
B3
283
169
352
305
185
239
170
G
1"¼
577
90
100
M8
445
475
345
18
234
21.5
19
6
100
125
23
R30-
MD
GR. 80
B3
319
169
372
325
185
239
170
G
1"¼
583
90
100
M8
445
475
354
18
237
21.5
19
6
100
125
26
GR.
90S
B3
174
606
110
140
R40-
MD
GR.
90L B3
350
174
402
355
205
259
190
G
1"¼
711
90
111
M8
560
590
364
18
233
31
28
8
125
140
34
GR.
100 B3
185
742
128
M10
140
160
*
Il valore indicato è riferito alla macchina con motore di lunghezza massima.
1
Il valore indicato è riferito alla macchina senza il motore elettrico.
*
The value indicated refers to the machine with motor of maximum length.
1
The value indicated refers to the machine with electric motor.
*
La valeur indiquée prend en considération une machine équipée du moteur le plus long.
1
La valeur indiquée prend en considération une machine sans moteur électrique.
*
El valor indicado se refiere a la máquina con motor de longitud máxima.
1
El valor indicado se refiere a la máquina sin el motor eléctrico.
*
Der angegebene Wert bezieht sich auf das Gerät mit Motor mit max. Länge.
1
Der angegebene Wert bezieht sich auf das Gerät mit Elektromotor.
*
O valor indicado refere-se a máquina com motor de comprimento máximo.
1
O valor indicado refere-se à máquina sem o motor eléctrico.
