ITALIANO
Caratteristiche del MOD-WL16
• ModulocollegabiletramiteBUSRS485a4li
• CollegabileallecentraliDefender64,64T,64Me8–12(solosepresentelatastieraT8N)
• Menu del modulo MOD-WL16 visualizzato direttamente su tastiera T8N
• PossibilitàdigestionetelecomandiesirenedellaserieDefenderWL
• PossibilitàdiacquisirepiùmoduliMOD-WL16(nellaversionea64ingressi)
Pulsanti ACQ/DEF Acquisizione del modulo in centrale
RESET Pulsante reset
AUX Ponticello AUX combinato con reset per aggiornamento FW
TAMP Ponticello TAMP per segnalazione apertura coperchio
PC CONN Connettore per il collegamento del MOD-USB (solo per aggiorna-
menti FW)
Morsettiere M1 +12V Tensione di alimentazione via BUS
BUS + BUS di comunicazione
BUS - BUS di comunicazione
GND Terra (Ground) dedicata al BUS
M2 +BAT Ingresso batteria tampone (da utilizzare se l’interfac-
cia è installata su MOD-BOX)
GND Ground dedicato alla batteria (da utilizzare se l’inter-
faccia è installata su MOD-BOX)
LED LED1 Led vede che indica lo stato di acquisizione in centrale (acceso
fisso=modulo acquisito, spento= modulo non acquisito)
LED2 Led rosso che indica lo stato di anomalia e di fallito aggiornamento.
LED3 Led verde che indica lo stato di acquisizione.

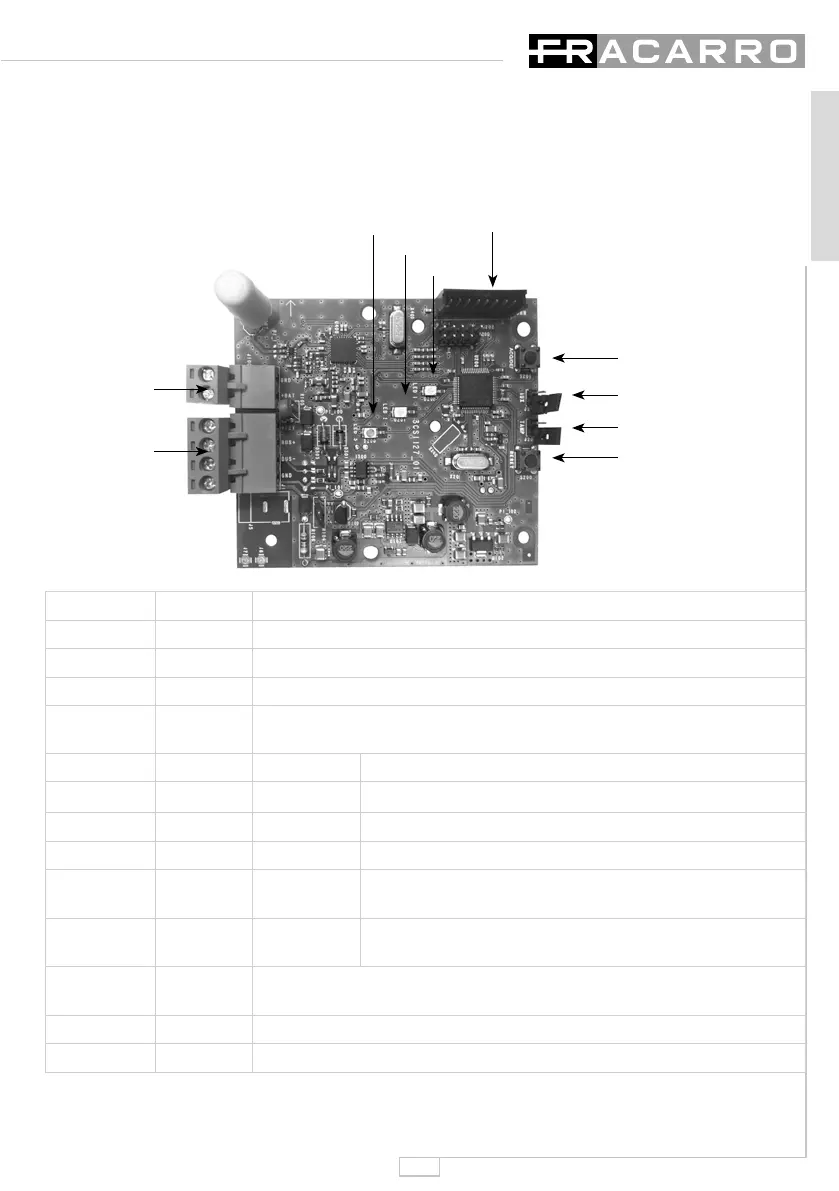

M1
Reset
FIG 1
M2
TAMP
AUX
ACQ/DEF
LED1
PC CONN
LED2
LED3
