Franke 392-14 - Installasjon

INSTALLASJON
Kjøkkenhetten er designet for montering in-
nebygd i skap. Kjøkkenhetten er utstyrt
med elektronisk styring for EC-motor, mo-
tordrevet spjeld, LED-belysning og metallt-
rådfilter. Installasjon, pleie, vedlikehold osv.
står forklart i denne bruksanvisningen.
TEKNISKE DATA

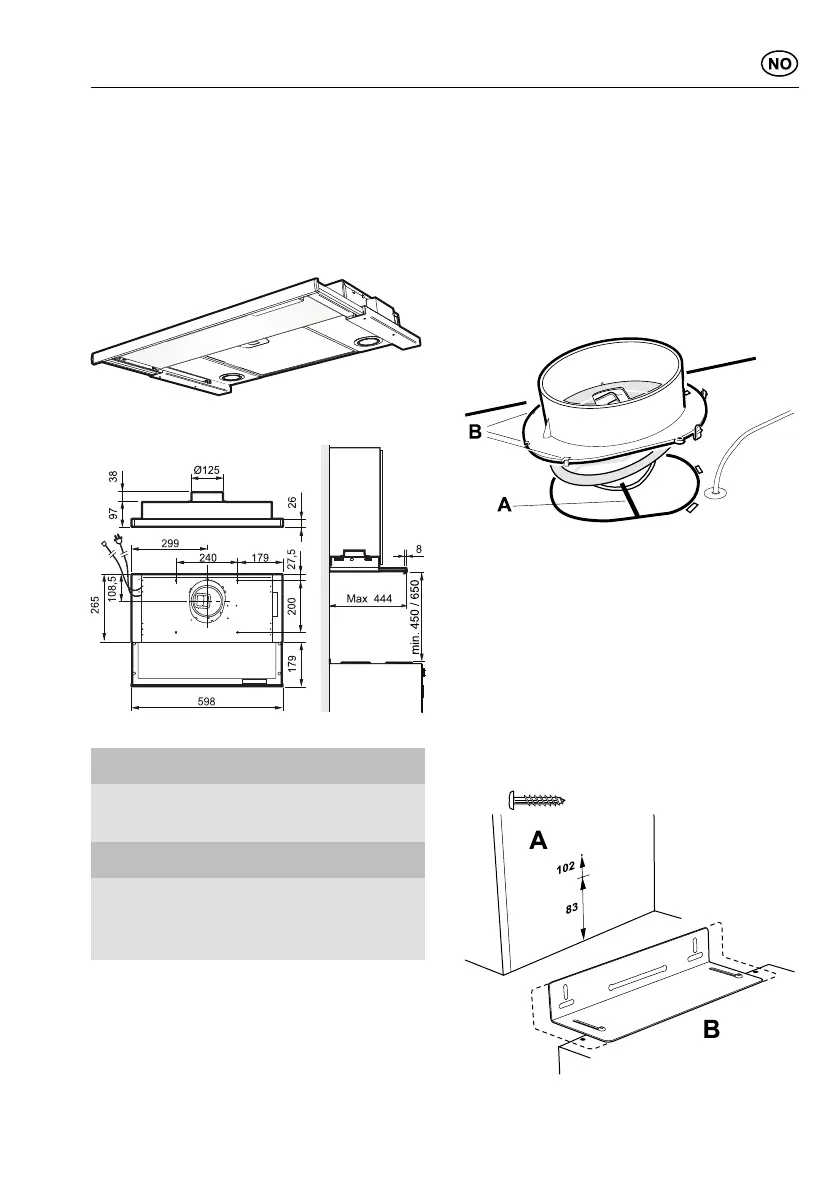

Fig. 1
Mål
se Fig. 1
Elektrisk
tilkobling
230 V – med
vernejording
Belysning LED 2 x 2 W
Hovedled-
ning
1 - 10 V
Ved levering er innstilling-
ene 3, 5 og 10 V.
INSTALLASJON
Monteringsdetaljer, festeskruer, mm. leve-
res sammen med kjøkkenhetten.
Elektrisk installasjon
Kjøkkenhetten leveres med ledning og et
jordet støpsel beregnet på et jordet veggut-
tak samt lavspenningskabel for tilkobling til
EC-motor. Vegguttaket skal være lett til-
gjengelig etter installasjon.
Montering av tilkoblingsstuss med
spjeld
Fig. 2
Ventilatormotoren leveres inni
kjøkkenhetten.
Spjeldakselen A plasseres i sløyfen under
spjeldlokket, se Fig. Fig. 2. Kontroller at
klemmene B kommer under platekanten og
at stussen sitter fast.
Montering
Montering mellom, eller i skap uten
bunn.
3,5 X 13
Fig. 3
991.0506.009/D000000006909/180373/2021-10-05 33
