INSTALLATION
Spiskåpan är avsedd för montering infälld i
skåp. Spiskåpan är utrustad med elektro-
nisk styrning för EC-motor, motordrivet
spjäll, LED-belysning och metalltrådsfilter.
Installation, användning, skötsel, underhåll
mm framgår av denna anvisning.
TEKNISKA UPPGIFTER

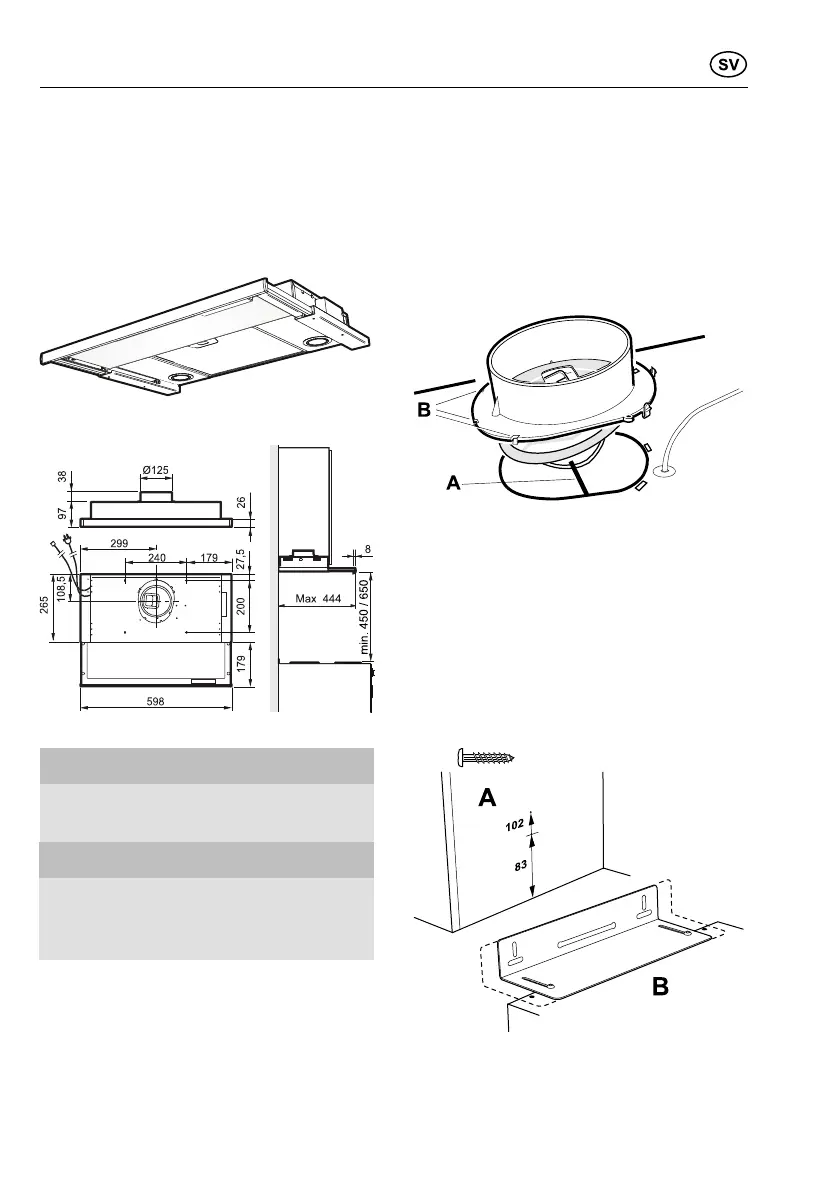

Fig.1
Mått
se Fig.1
Elektrisk
anslutning
230 V ~ med skyddsjord.
Belysning LED 2 x 2 W
Styrledare 1 - 10 V
Vid leverans är inställ-
ningarna 3, 5 och 10 V.
INSTALLATION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
Spiskåpan levereras med sladd och jordad
stickpropp för anslutning till jordat väggut-
tag samt lågspänningskabel för anslutning
till EC-motor. Vägguttaget ska vara åtkom-
ligt efter installation.
Montering anslutningsstos med spjäll
Fig.2
Utluftdonet levereras inuti spiskåpan.
Spjällaxel A placeras i öglan under spjäl-
locket, se Fig.2. Se till att klackarna B ham-
nar under plåtkanten och att donet snäpper
fast.
Montering
Montering mellan, eller i skåp utan
botten.
Fig.3
Spiskåpan monteras med hjälp av konsoler.
4
