INSTALLATION
Spiskåpan är avsedd för montering infälld i
skåp. Spiskåpan är försedd med motordri-
vet spjäll, LED-belysning och metalltrådsfil-
ter. Installation, användning, skötsel,
underhåll mm framgår av denna anvisning.
TEKNISKA UPPGIFTER

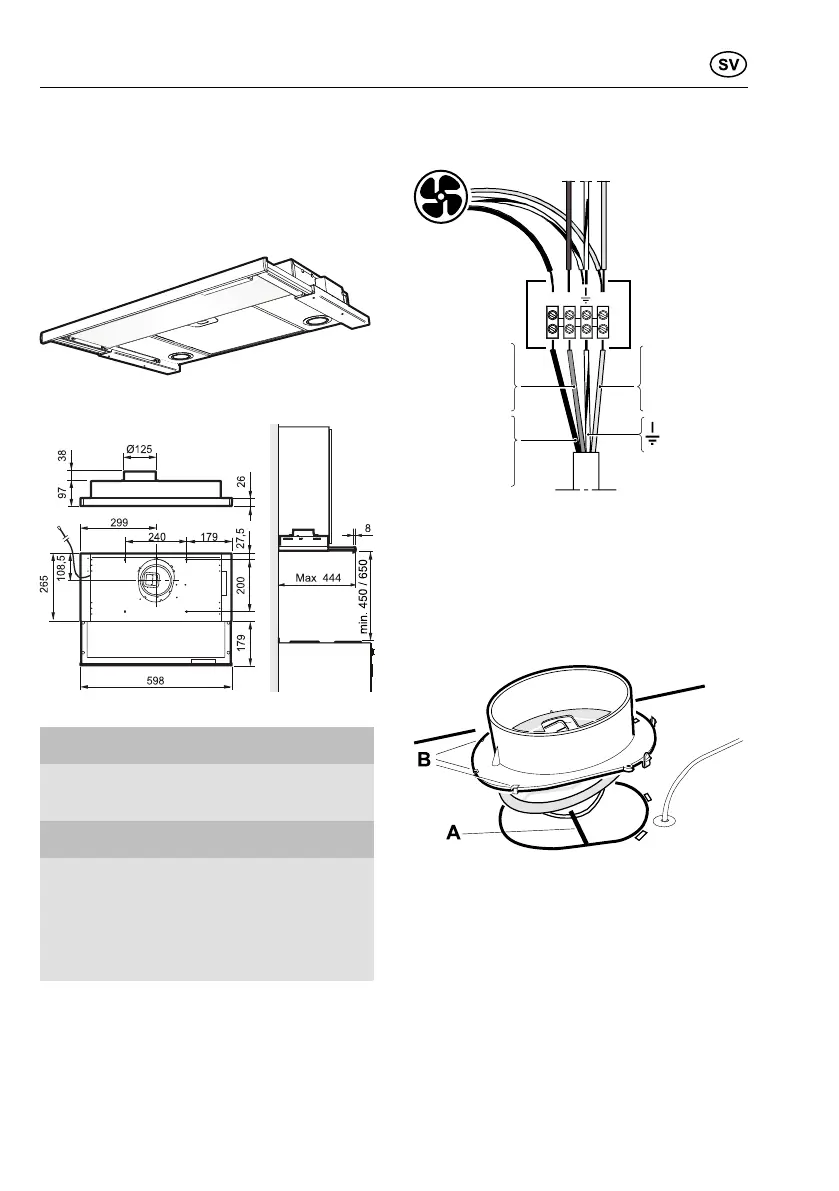

Fig.1
Mått
se Fig.1
Elektrisk
anslutning
230 V ~ med
skyddsjord.
Belysning LED 2 x 2 W
Utgående spänning
från transformator
60, 80, 100, 130,
145 och 180 V.
Vid leverans är
100 och 130 V
inkopplad.
INSTALLATION
Monteringsdetaljer, skruvar för uppfästning
mm levereras med spiskåpan.
Elektrisk installation
L N1
Brun
Brun
Brun
Ruskea
Svart
Sort
Svart
Musta
Blå
Blå
Blå
Sininen
Fig.2
Anslutningen skall göras fast och spiskåpan
måste föregås av en allpolig brytare.
Kopplingsbox eller vägguttag ska vara åt-
komligt efter installation.
Montering anslutningsstos med spjäll
Fig.3
Utluftdonet levereras inuti spiskåpan.
Spjällaxel A placeras i öglan under spjäl-
locket, se Fig.3. Se till att klackarna B ham-
nar under plåtkanten och att donet snäpper
fast.
4
