INJUSTERING AV LUFTFLÖDEN
ÄNDRING AV SPÄNNING I
TRANSFORMATORN
Utgående spänning för lägsta hastighet kan
ändras till 80 V genom omprogrammering
via strömbrytaren. (Kontakta kundtjänst.)
SPJÄLLINSTÄLLNING
Grundflöde

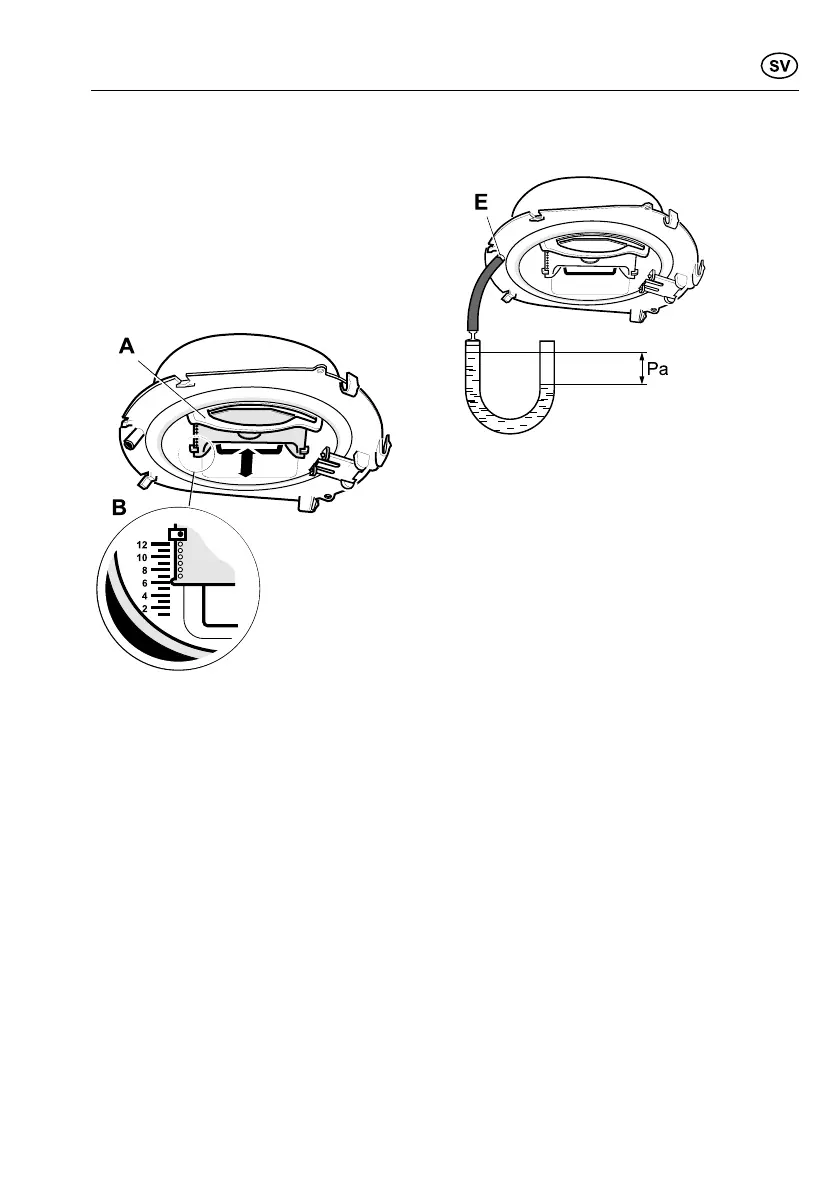

Fig.12
Grundventilationen ställs in genom att
skjutspjället A placeras i önskat läge enligt
markering B, Fig.12. (Se diagram, sidan
38.)
Tryckfallsmätning
Fig.13
Tryckfallsmätningen utföres genom att
slangen monteras på mätuttaget E i stosens
framkant, Fig.13.
991.0357.752/D000000006679/180148/2021-09-21 7
