Franke 392-16/2 - Page 6

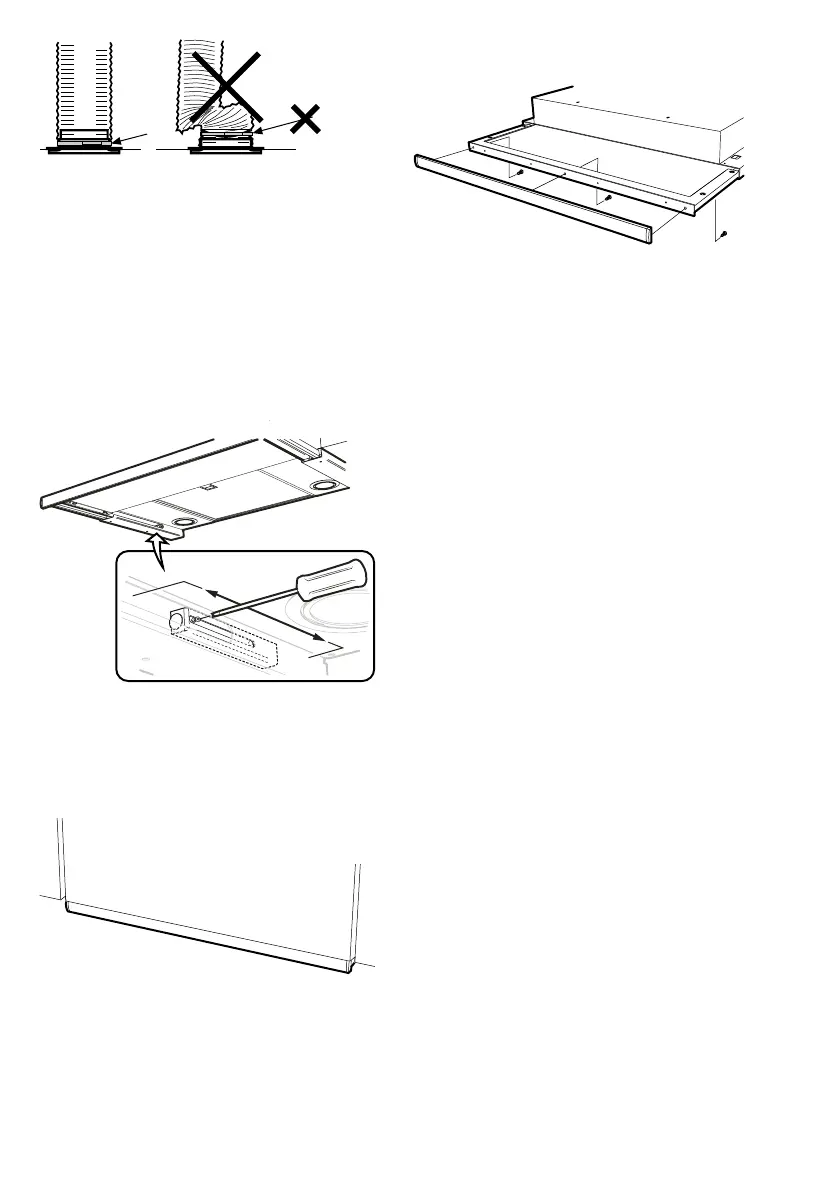

Fig.8
Obs!
Vid montering med anslutningsslang,
måste slangen monteras sträckt när-
mast anslutningen, Fig.8.
Borttagning av skyddsplast
Avlägsna all skyddsplast från filter och
eventuella övriga delar av produkten.
Justering av utdragbar front.
Fig.9
Drag ut fronten helt. Lossa skruven för
frontstoppen, på undersidan av spiskåpan
och dra den så långt fram mot fronten det
går, Fig.9.
Fig.10
Skjut in fronten tills den hamnar i rätt läge
mot skåpraden, Fig.10. Drag ut fronten igen
och dra fast skruven för frontstoppen.
Byte av front.
Fig.11
Fronten är löstagbar för byte mot annan
frontlist. Lossa skruvarna enligt Fig.11.
6
991.0357.752/D000000006679/180148/2021-09-21
