FR

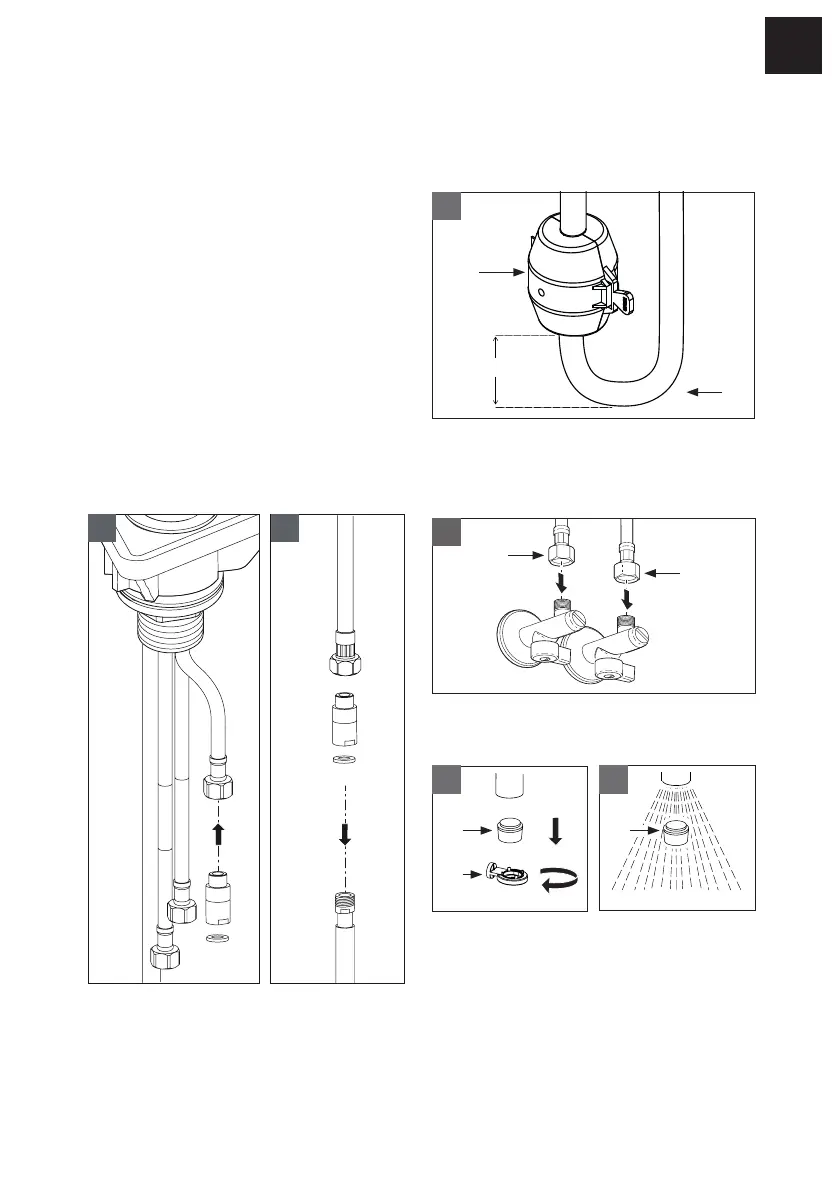

6. Installer la quincaillerie de montage sur
la tige de montage de la base du robinet (1)
sous la surface de montage en procédant
dans l'ordre suivant, tel qu’illustré: rondelle
de caoutchouc (3), bride plastique (4) et
plaque de fixation (5) (Fig. 2B).
7. Fixer le robinet en serrant l'écrou de
serrage (6) sur la tige de montage de la
base du robinet (1) et serrer les vis dans
l'écrou de serrage (6) (Fig. 2B).
8. Raccorder le support de clapet anti-
retour (7) au flexible d'alimentation de
pulvérisation (8) (Fig. 2C).
Puis raccorder le support de clapet anti-
retour (7) au flexible de pulvérisation (13)
(Fig. 2D). S'assurer que le joint
torique (7a) est en place dans le support
de clapet anti-retour (7).
2D
2C
7
7
7a
13
8
8
9. Fixer le poids (9) sur le flexible de
pulvérisation (13) à environ 2po (50mm)
au-dessus du coude dans le bas du
flexible de pulvérisation (Fig 2E).
2“
2E
13
9
10. Raccorder les flexibles
d'alimentation (11) à l'alimentation en
eau domestique (Fig. 2F).
2F
11
11
11. Démonter l'aérateur (12) à l'aide de la
clé de l'aérateur (10) (Fig. 2G).
2H
12 12
2G
10
12. Ouvrir l'eau, faire couler le robinet
et l'aérateur (12) pour éliminer les
éventuels débris et vérifier l'absence de
fuites (Fig. 2H).
13. Réinstaller l'aérateur (12) et s'assurer
que tout fonctionne correctement.
