Franke FDF 6054-P User Manual

DE
2
25

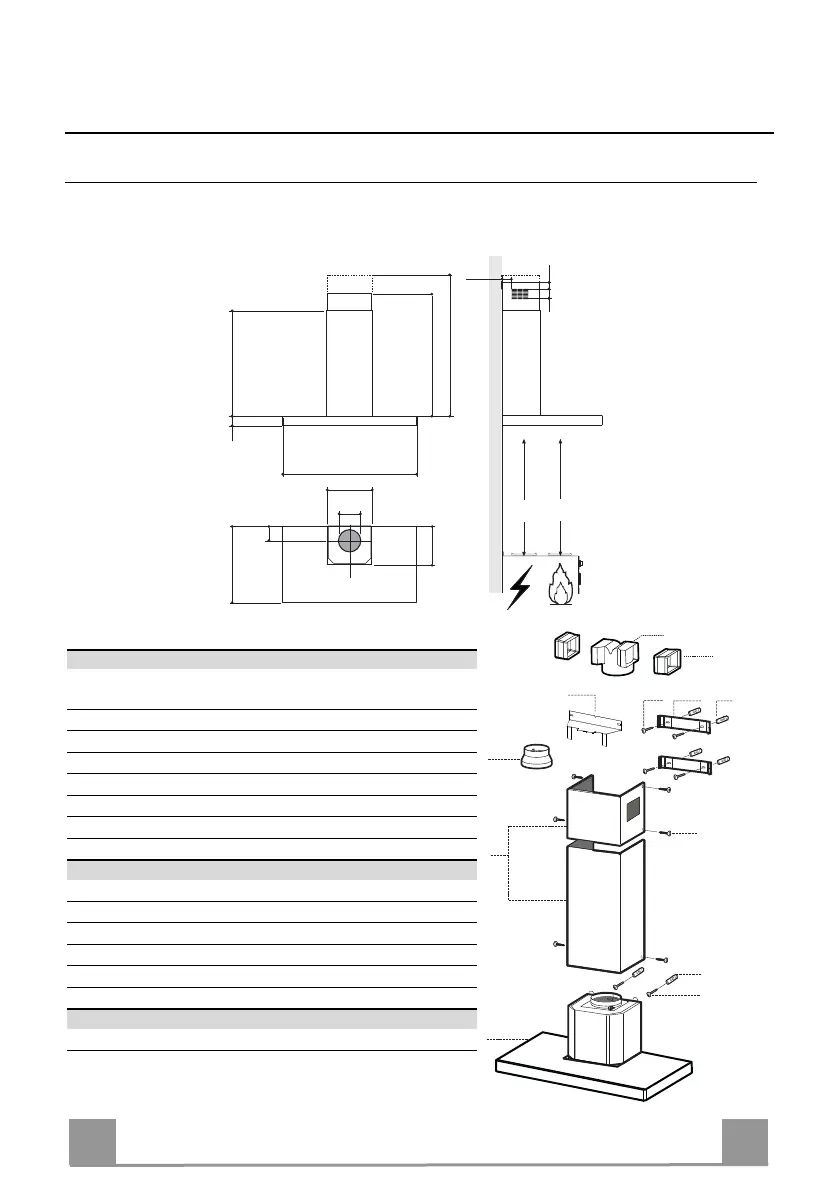

CHARAKTERISTIKEN
Platzbedarf
545
730
1000
260
300
64
42
81
490 45
598-698-898-1198
108
150
Min.
500mm
Min.
650mm
Komponenten
Pos. St. Produktkomponenten
1 1 Haubenkörper mit Schaltern, Beleuchtung, Gebläse-
gruppe, Filter
2 1 Teleskopkamin bestehend aus:
2.1 1 oberer Kaminteil
2.2 1 unterer Kaminteil
9 1 Reduzierflansch ø 150-120 mm (Option)
14.1 2 Verlängerung Luftaustritt-Anschlussstück
15 1 Luftaustritt-Anschlussstück
Pos. St. Montagekomponenten
7.2.1 2 Befestigungsbügel oberer Kaminteil
7.3 1 Bügel für Anschlusshalter
11 6 Dübel
12a 6 Schrauben 4,2 x 44,4
12c 6 Schrauben 2,9 x 9,5
St. Dokumentation
1 Bedienungsanleitung
2.1
2.2
2
12c
12a
7.2.1 11
11
12a
1
9
7.3
14.1
15

Franke FDF 6054-P Specifications

General

Type	Wall-mounted
Number of speeds	3
Width	60 cm
Lighting	LED
Control type	Push button
Material	Stainless steel
Filter type	Aluminum grease filter
