INSTALACIÓN DE LA PLACA DE COCCIÓN
Advertencias importantes
• El empotrado del aparato y la conexión a la red eléctrica pueden ser ejecutados sólo por personal cualificado.
• El revestimiento de las paredes del aparato empotrable debe estar tratado con colas resistentes a 100°C (en caso
contrario, podría cambiar de forma y color).
• El aparato se puede empotrar sobre la encimera de trabajo si el ancho del mueble supera los 600mm.
• Después del montaje, el aparato debe permitir el acceso a los dos elementos fijados, partiendo desde abajo.
• Los muebles suspendidos de la cocina deben estar a una altura que no interfiera con el trabajo.
• La distancia entre la placa de cocción y la campana debe ser aquella indicada en las instrucciones de la campana. La
distancia mínima es 700mm.
• Sobre la encimera de trabajo se pueden poner los marcos de madera maciza respetando la distancia mínima (ver el
dibujo).
• La distancia mínima entre el panel de la placa de cocción y la pared posterior se indica en el dibujo.

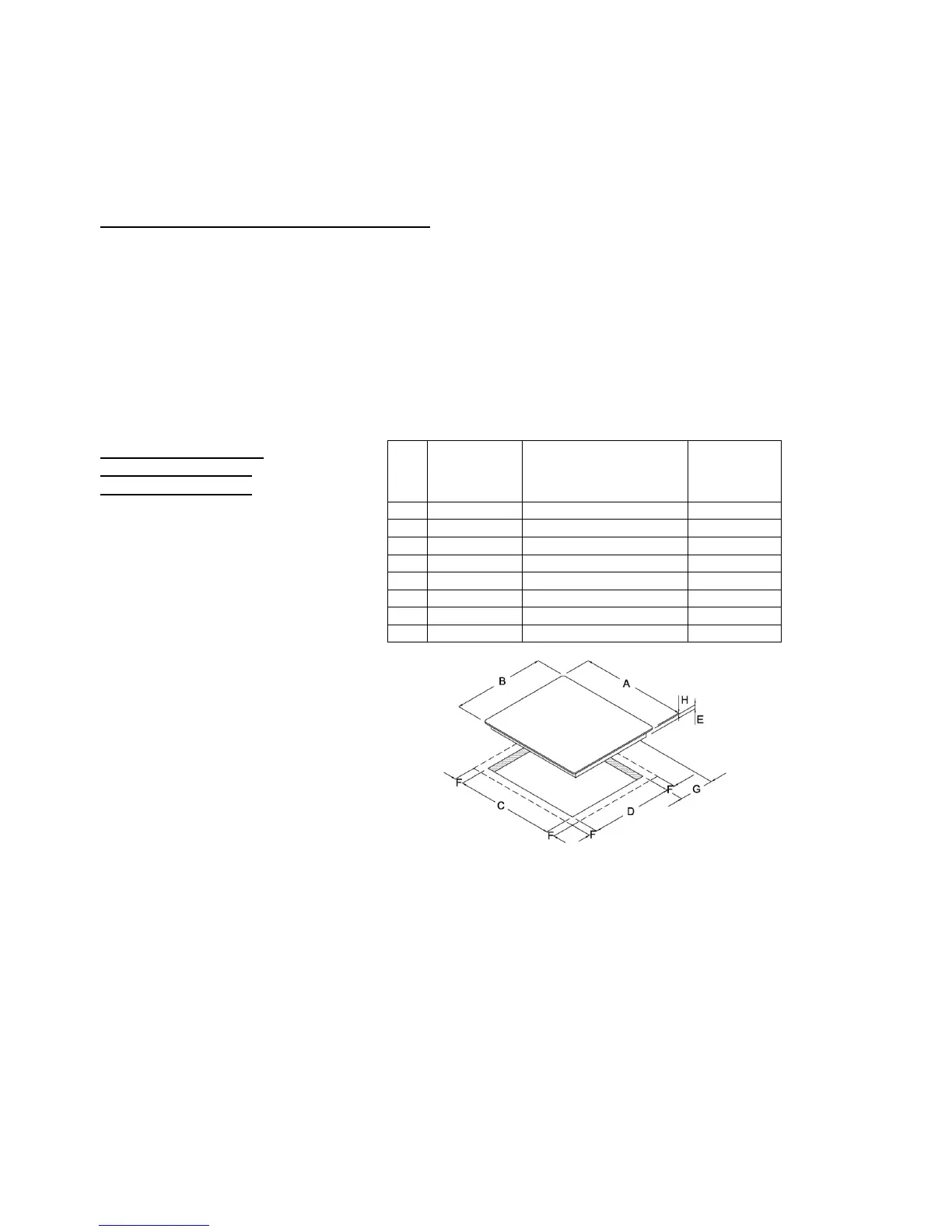

Medidas del corte del
panel de la placa de
cocción empotrable
TP 513 V11
TP 614 V11
FHC 6004 4C T XS V11
TP 613 V11
TX 604 V11
TX 302 V11
A
600 mm 580 mm 288 mm
B
435 mm 510 mm 510 mm
C
580 mm 560 mm 270 mm
D
415 mm 490 mm 490 mm
E
40 mm 40 mm 40 mm
F
10 mm 10 mm 10 mm
G
50 mm 50 mm 50 mm
H
5 mm 5 mm 5 mm
