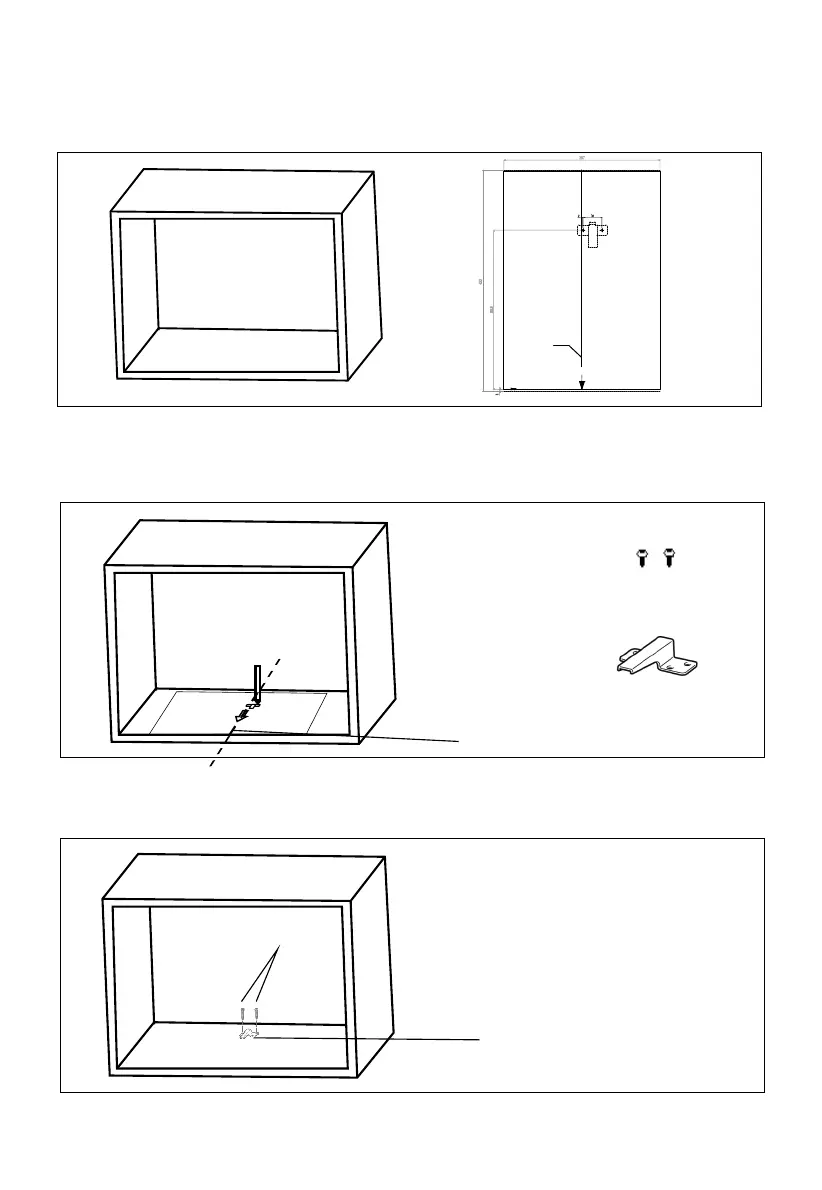

B. Przygotowanie szafki
1. Zapoznaj się z instrukcjami na SZABLONIE DOLNEJ
SZAFKI, a następnie umieść szablon na spodzie szafki.
2. Na spodzie szafki zaznacz miejsca wyznaczone przez otwory
„a” na szablonie.
3. Zdejmij szablon ze spodu szafki i zamocuj element montażowy za
pomocą wkrętu A.
Wkręt A
Element
montażowy
Linia
środkowa
SZABLON DOLNEJ SZAFKI
UWAGA: PRZED ZAINSTALOW ANIEM KUCH ENKI
NALEŻY DOKŁ ADNIE ZAPOZNAĆ SIĘ Z
INSTRUKCJĄ M ONTAŻU.
Szablon służy do umiejscowienia d olnych ot worów
montażowych „ a”.
1. Spraw dź czy szafka, w której ma by ć zamontowana
kuchenka ma rów ny, płaski spód i od powiedn ią
wielkość, a na stępnie przyklej s zablon na sp odzie
szafki.
-Sprawdź czy ŚR ODKOWA LI NIA szablonu
znajduje się w po łowie szafki
-Sprawdź czy PR ZEDNIA KRAWĘD Ź szablonu
pokrywa się z pr zednią krawędzią s zafki
2. Na spodzie szafki zazna cz miejsce wyzna czone
przez otwór „ a” na szab lonie.
-Nie należy w iercić otworów w dolnej części szafk i.
3. Po zazna czeniu odpo wiednich miejsc usuń szablon
z szafki.
4. Po zazna czeniu otworów „a” , należy kontynuowa ć
montaż zgodn ie z instrukcją.
LEWA
PRAWA
KRAWĘDŹ
LINIA
ŚRODKOWA
PRZEDNIA
KRAWĘDŹ
PRZÓD
KRAWĘDŹ
a
a
a
a
