Anslutningar

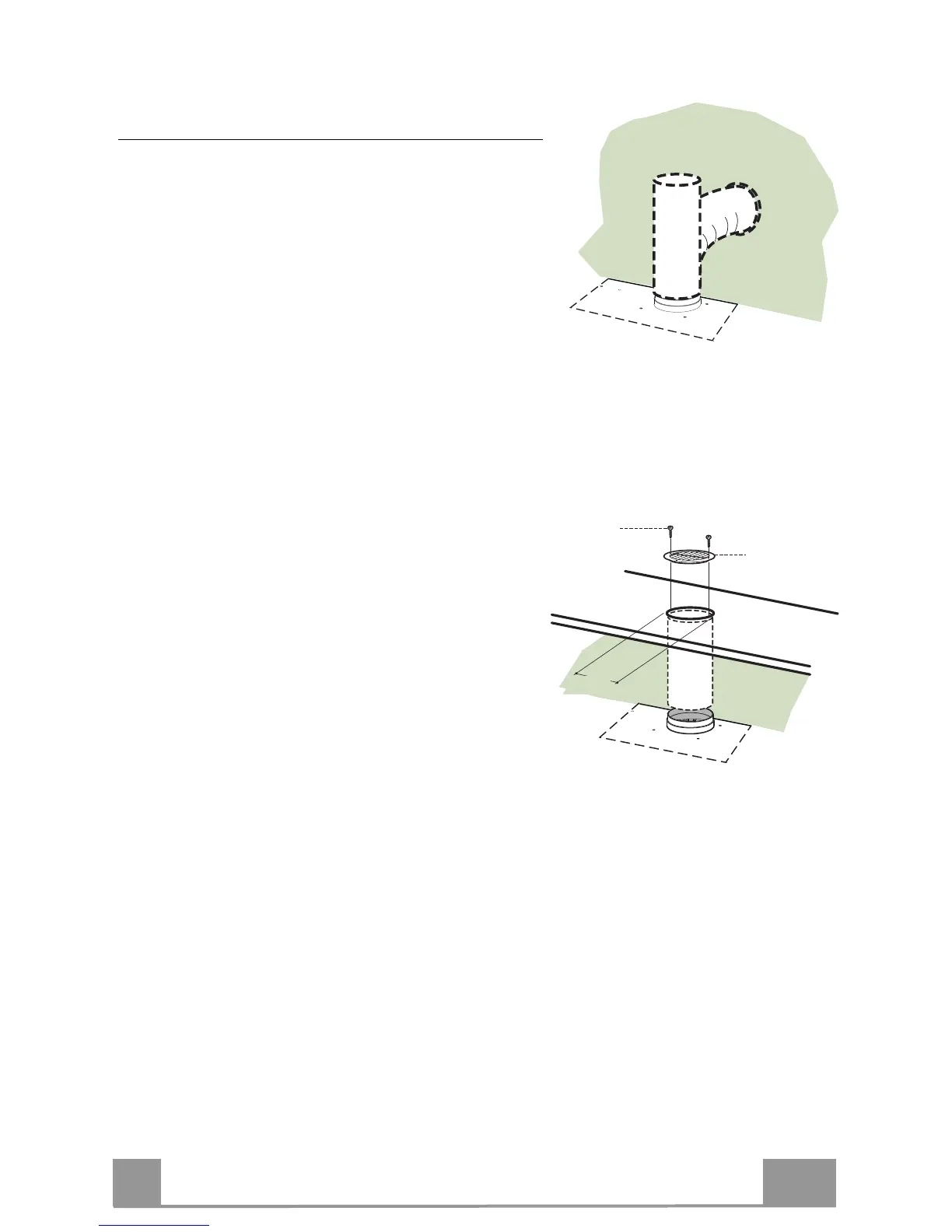

LUFTUTBLÅS I FRÅNLUFTSVERSION
För installation i frånluftsversion anslut köksfläkten till
utblåsrörledningen med en styv eller böjlig slang med ø
150, valet lämnas åt installatören.
• Fäst slangen med lämpliga slangklämmor.
Nödvändigt material medföljer inte.
• Ta bort eventuella luktfilter med aktivt kol.
ø 150
LUFTUTSLÄPP FILTRERANDE VERSION
• Borra ett hål med ø 150 mm i hyllan som eventuellt
är ovanför köksfläkten.
• Anslut utgången på köksfläktsstommen med den övre
delen av väggskåpet med en styv eller böjlig slang
med ø 150 mm, valet lämnas åt installatören.
• Fäst slangen med lämpliga slangklämmor. Nödvän-
digt material medföljer inte.
• Fäst riktningsgallret 8 på utsläppet med de 2 medföl-
jande skruvarna 12e (2,9 x 9,5).
• Säkerställ att luktfiltren med aktivt kol är isatta.
ø 150
8
12e
ELEKTRISK ANSLUTNING
• Anslut köksfläkten till eluttaget och installera en tvåpolig brytare med en öppning på minst 3
mm emellan kontakterna.
• Efter att ha installerat köksfläkten är det nödvändigt att dra ut den utdragbara vagnen helt
tills du hör klicket för ändstoppet.
