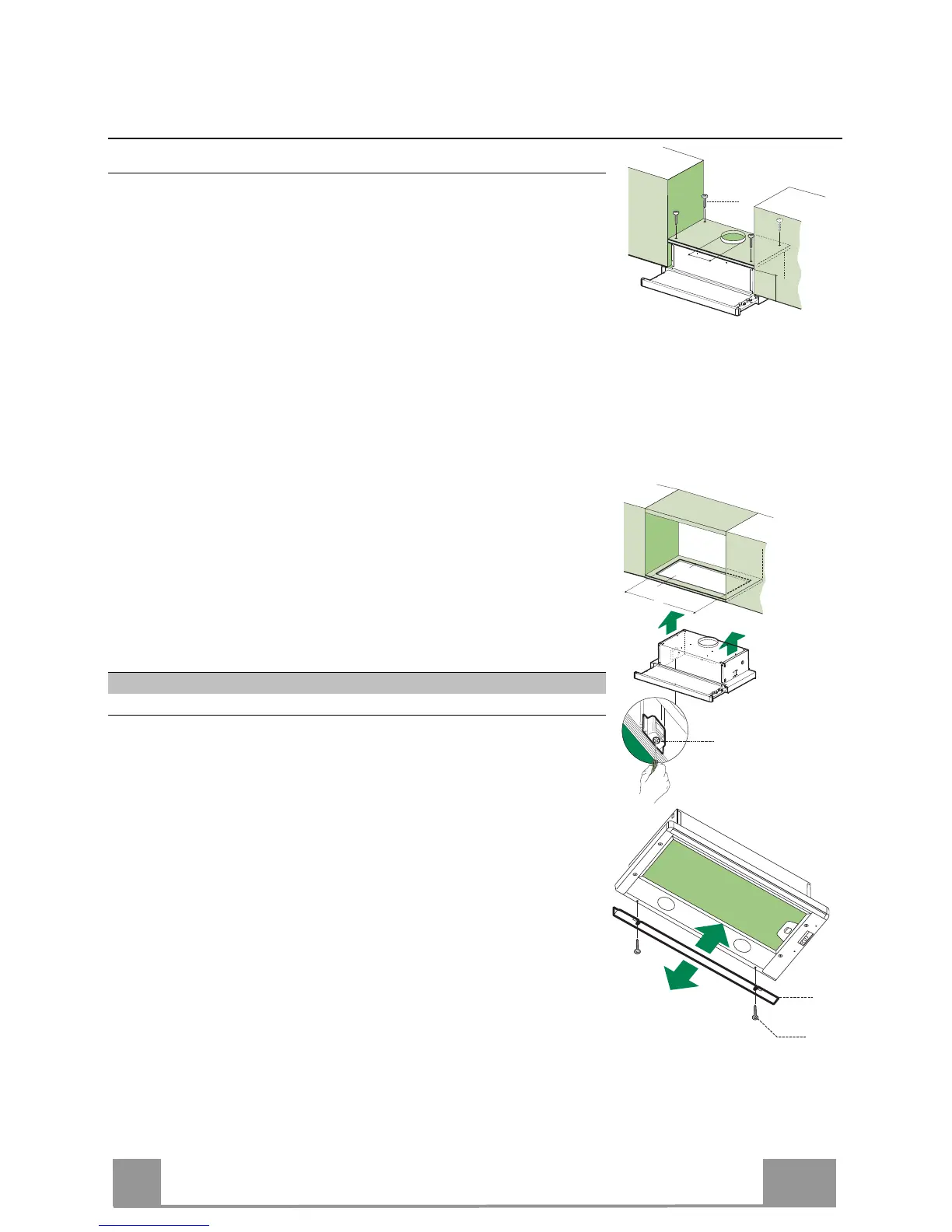

INSTALLATION
Borrning i stödplan och montering av köksfläkt
MONTERING MED SKRUVAR
• Köksfläktens stödplan måste vara insvängt 135 mm från vägg-
skåpens undre del.
• Borra stödet ø 4,5 mm genom att använda den medföljande
borrmallen.
• Borra ett ø 150 mm hål på stödet, genom att använda den med-
följande borrmallen.
• Fäst med de medföljande 4 skruvarna 12a (4,2 x 44,4).
MONTERING MED KLICKFASTSÄTTNING
• Köksfläkten kan installeras direkt på väggskåpens undre del
med klicksidostöden.
• Gör en infattning på väggskåpets undre del, som visas.
• Sätt i köksfläkten tills den hakar fast i klicksidostöden.
• Blockera definitivt genom att dra åt skruvarna Vf underifrån på
köksfläkten.
Spisfläkt 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
STÄNGNINGSPROFIL
• Utrymmet emellan köksfläkten och fondväggen kan stängas
genom att applicera den medföljande profilen 20 med de 12b
skruvarna.
