Ilmanpoistoputket
HORMILIITÄNTÄINEN MALLI

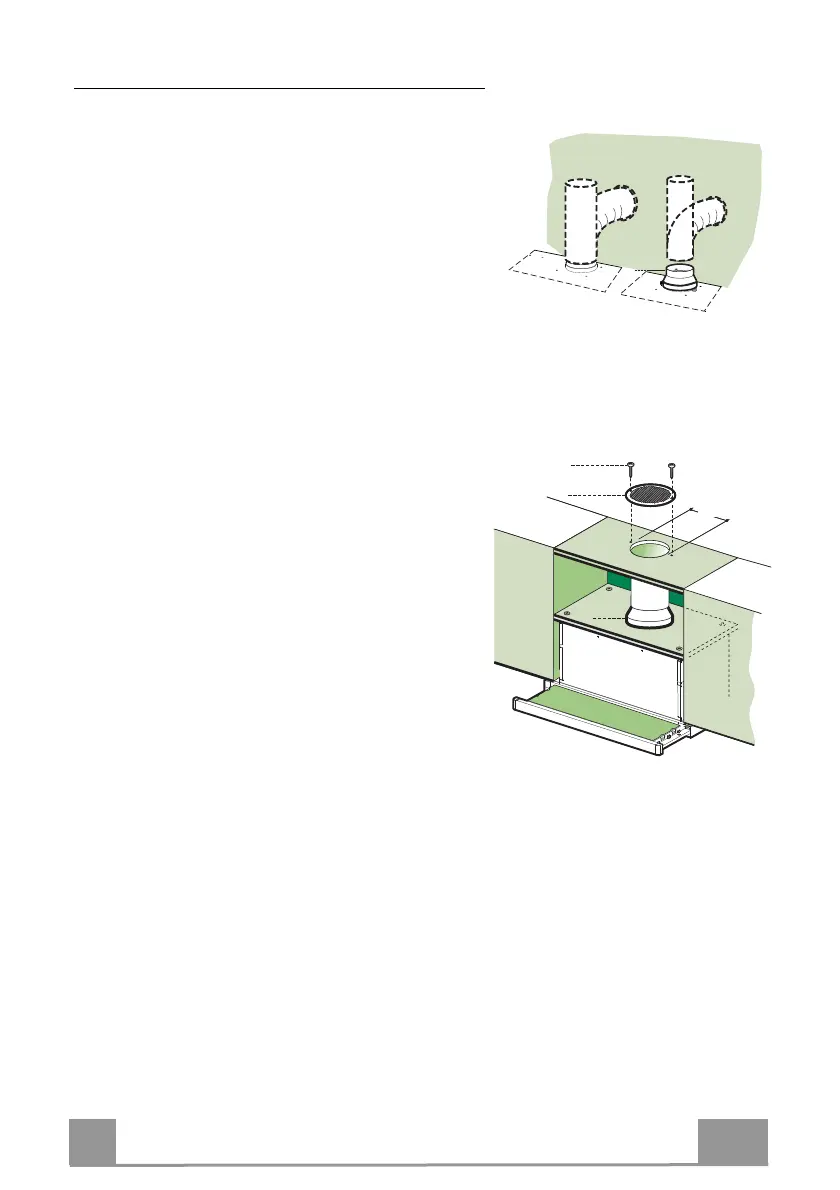

Tämä malli asennetaan liittämällä koneisto hormiin
oman valintasi mukaan joko taipuisalla tai jäykällä ø
150 tai 120 mm putkella.
• Asentaaksesi ø 120 mm ilmanvaihtoputken asenna
supistusputki 9 koneiston poistoilma-aukon päälle.
• Asenna ilmanpoistoputki riittävällä määrällä putken-
kiinnittimiä (eivät sisälly toimitukseen).
• Poista mahdolliset aktiivihiilisuodattimet.
ø 150
9
ø 120
SUODATUSVERSION ILMAN ULOSTULO
• Jos liesituulettimen yläpuolella on hylly, poraa siihen
ø 125 mm:n reikä.
• Liitä ulostuloaukon laippa liesituulettimen yläpuolel-
la olevaan hyllyyn kovalla tai taipuisalla putkella
(ø 120 mm).
• Kiinnitä putki sopivilla kiinnittimillä. Tarvikkeet ei-
vät kuulu toimitukseen.
• Kiinnitä ritilä 8 ulostuloon mukana toimitetuilla kah-
della ruuvilla 12e (2,9 x 9,5).
• Varmista, että aktiivihiilihajusuodattimet ovat pai-
koillaan.
8
9
125
8
9
125
12e
SÄHKÖLIITÄNTÄ
• Liitä liesituuletin sähköverkkoon kaksinapaisella kytkimellä, jonka koskettimien väli on vähintään 3
mm.
•
Kun liesituuletin on asennettu, liukuva osa on ensimmäisellä kerralla avattava reippaalla liik
keellä niin,
että se naksahtaa äär
iasentoonsa saakka.
