Franke FTC 912XSL - Встановлення

UA
7
71

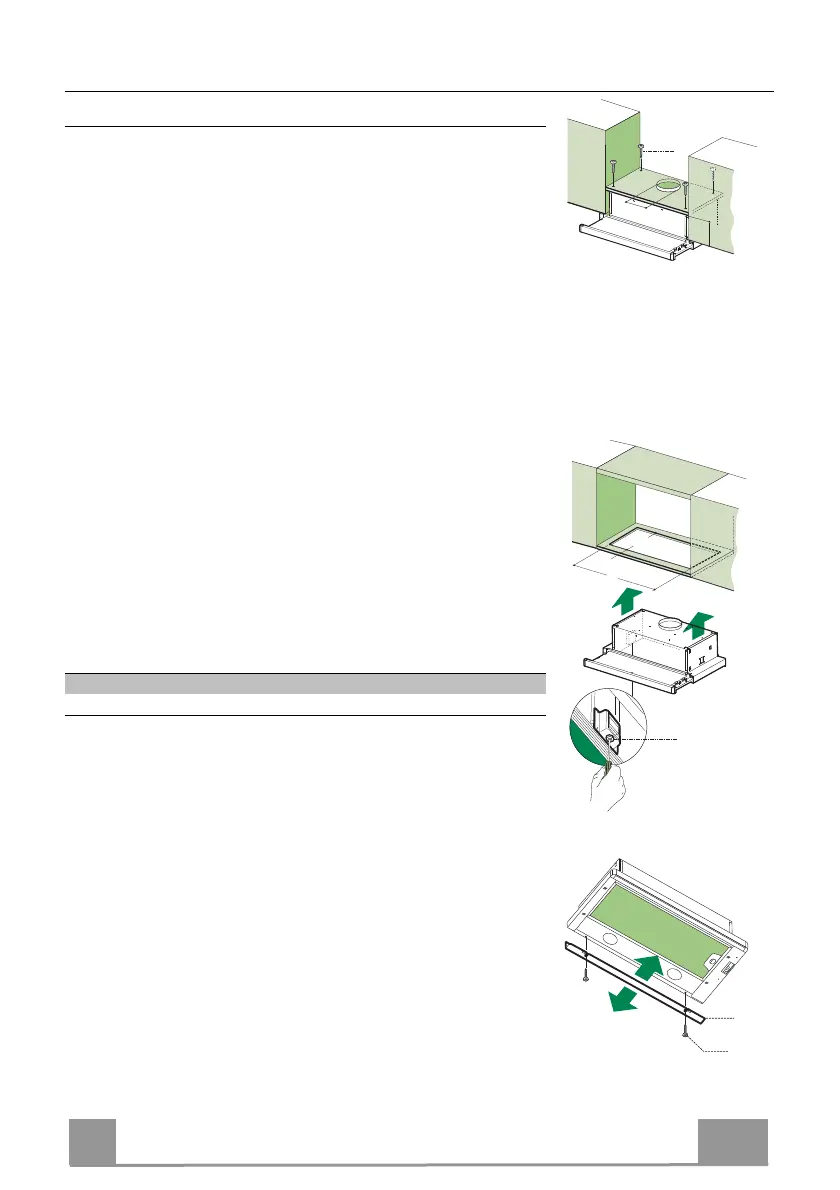

ВСТАНОВЛЕННЯ
Свердління опорної поверхні та встановлення витяжки
КРІПЛЕННЯ ГВИНТАМИ
• Опорна поверхня витяжки має бути на 135 мм вище
нижньої поверхні блоків стіни.
• Просвердліть в опорі отвір діаметром 4,5 мм,
використовуючи шаблон для свердління з комплекту.
• Виріжте отвір діаметром 150 мм на опорній поверхні,
використовуючи шаблон для свердління з комплекту.
• Закріпіть за допомогою 4 гвинтів (4,2 х 44,4)12a з
комплекту.
12a
135
150
УСТАНОВЛЕННЯ НА ФІКСАТОРАХ
• Витяжку можна встановити також безпосередньо на
нижню поверхню блоків стіни за допомогою фіксаторів
бічних опір.
• Виріжте отвір у нижній панелі настінного блоку, як
показано.
• Уставте витяжку до клацання бокових опор.
• Зафіксуйте положення. Для цього затягніть гвинти Vf
знизу витяжки.
Тип витяжки 45 50 55 60 70 80 90
L1 360 410 460 510 610 710 810
15
262
L1
Vf
ПЛАНКА
• Проміжок між краєм витяжки та задньою стінкою можна
закрити планкою 20 із комплекту за допомогою гвинтів
12b.
20
12b
