З’єднання

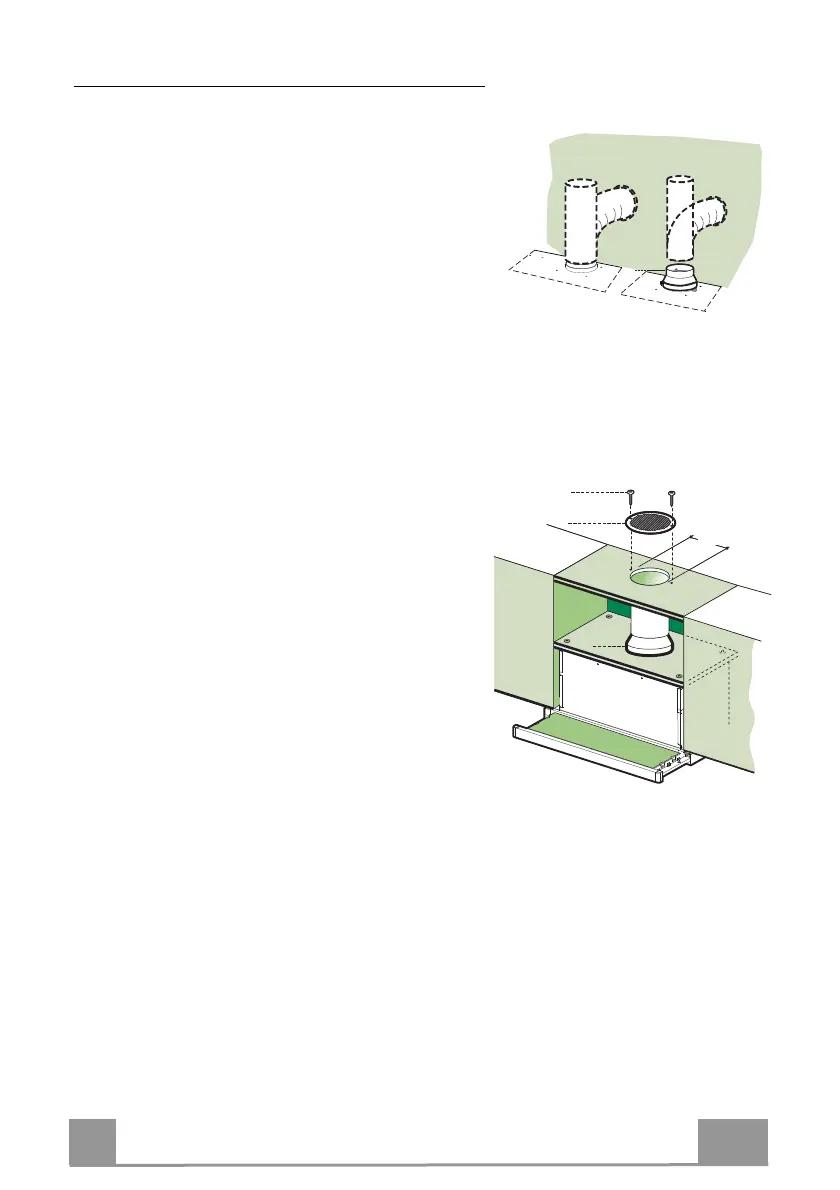

ВИТЯЖНА СИСТЕМА КАНАЛЬНОЇ МОДЕЛІ
Під час установлення відвідної витяжки приєднайте
її до витяжної труби, використовуючи гнучку або
жорстку трубку діаметром 150 або 120 мм на вибір
монтажника.
• Для встановлення з’єднання витяжної системи
діаметром 120 мм уставте редукційний фланець 9
на вихідний отвір корпусу витяжки.
• Закріпіть трубку у відповідному положенні за
допомогою достатньої кількості тру
бних хомутів
(не входять до комплекту).
• Зніміть усі фільтри з активованим вугіллям.
ø 150
9
ø 120
ВИХІДНИЙ ОТВІР ПОВІТРЯ В МОДЕЛІ З
РЕЦИРКУЛЯЦІЄЮ
• Виріжте отвір діаметром 125 мм у будь-якій
полиці, яка може бути розташована над
витяжкою.
• Приєднайте фланці до отвору на полиці над
витяжкою, використовуючи гнучку або жорстку
трубку діаметром 120 мм.
• Закріпіть трубку у відповідному положенні за
допомогою достатньої кількості трубних хомутів
(не входять до комплекту).
• Закріпіть ґрати для спрямованого розподілу
повітря 8 на вихідному отворі для рециркуляції
повітря за допомогою 2 гвинтів (2,9 x 9,5) 12e, що
входять до комплекту.
• Переконайтеся в тому, що фільтри з активованим
вугіллям було вставлено.
8
9
125
8
9
125
12e
ЕЛЕКТРИЧНІ З’ЄДНАННЯ
• Підключіть витяжку до розетки за допомогою двополюсного вимикача з контактним
зазором щонайменше 3 мм.
• Під час відкривання ковзної каретки в перший раз після установлення витяжки
витягуйте каретку енергійно, доки не клацне.
