Friedrich ES15M33 - Page 66

22
FRR013

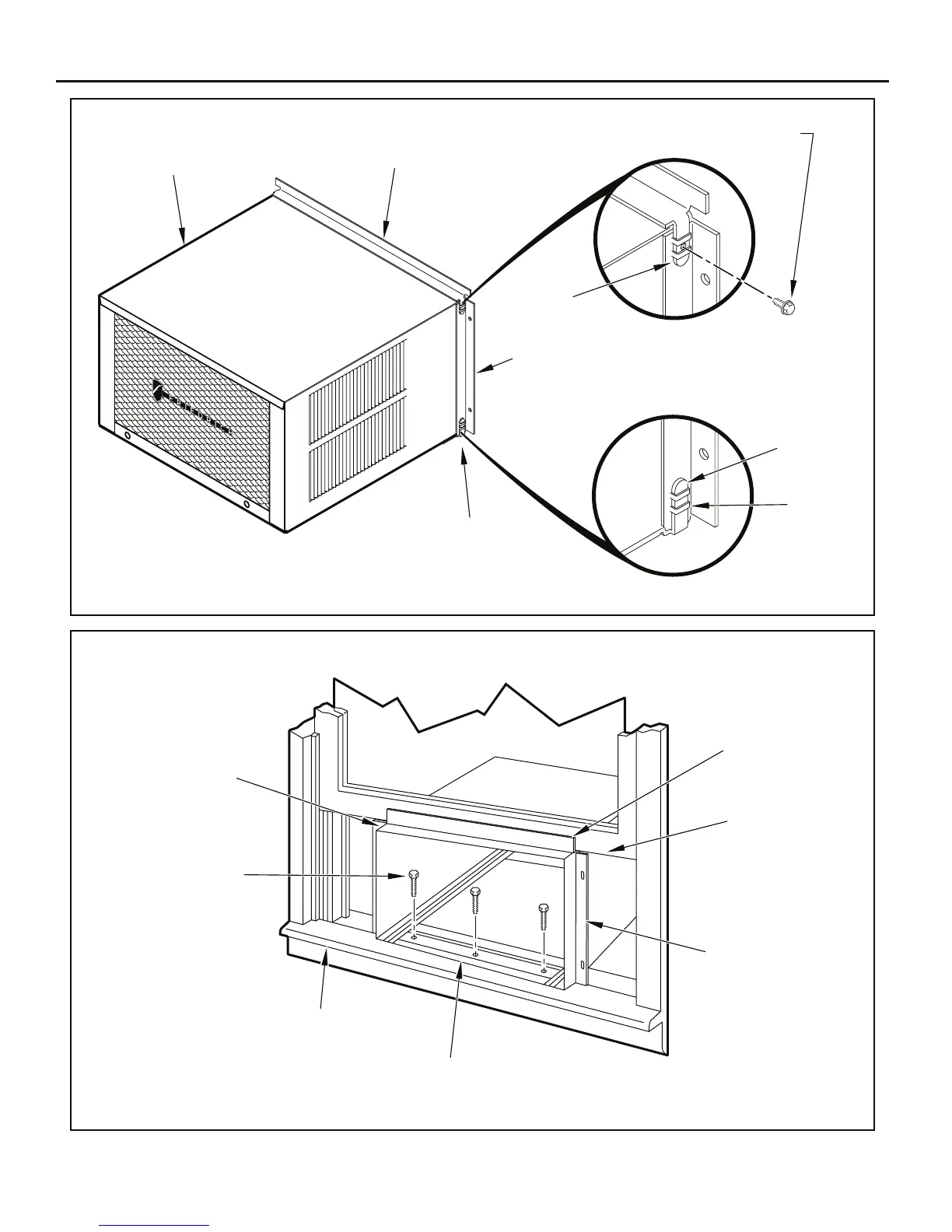

ANGULO DE ARRIBA (ARTICULO 5)
DETALLE B-2
DETALLE B-1
PUNTA DE
ALFÉIZAR
ANGLULO DEL LADO
(ARTÍCULO 6)
REQUIERE 2
#8 x 3/8” TORNILLO LARGO
(ARTÍCULO 7) 2 REQUERIDO
GABINETE
PUNTA
PUNTA
PRESILLA
Figura 17
FRR014
COLOQUE LA GUIA DEL CANAL DE
ALFÉIZAR ATRAS DEL ALFÉIZAR
DE LA VENTANA
ALFÉIZAR DE LA VENTANA
ANGULO DE ARRIBA
(ARTÍCULO 5)
ANGULO DEL LADO
(ARTÍCULO 6)
JALE EL PANEL
DE LA VENTANA
HACIA ATRÁS DEL
ÁNGULO
GABINETE DEL
CENTRO DE LA
VENTANA
LADO A LADO
TALADRE 3 AGUJEROS
DE 5/32" DE DIAMETRO E
INSTALE 3 TORNILLOS
LARGOS DE #12x2"
(ARTÍCULO 4)
Figura 18
