23

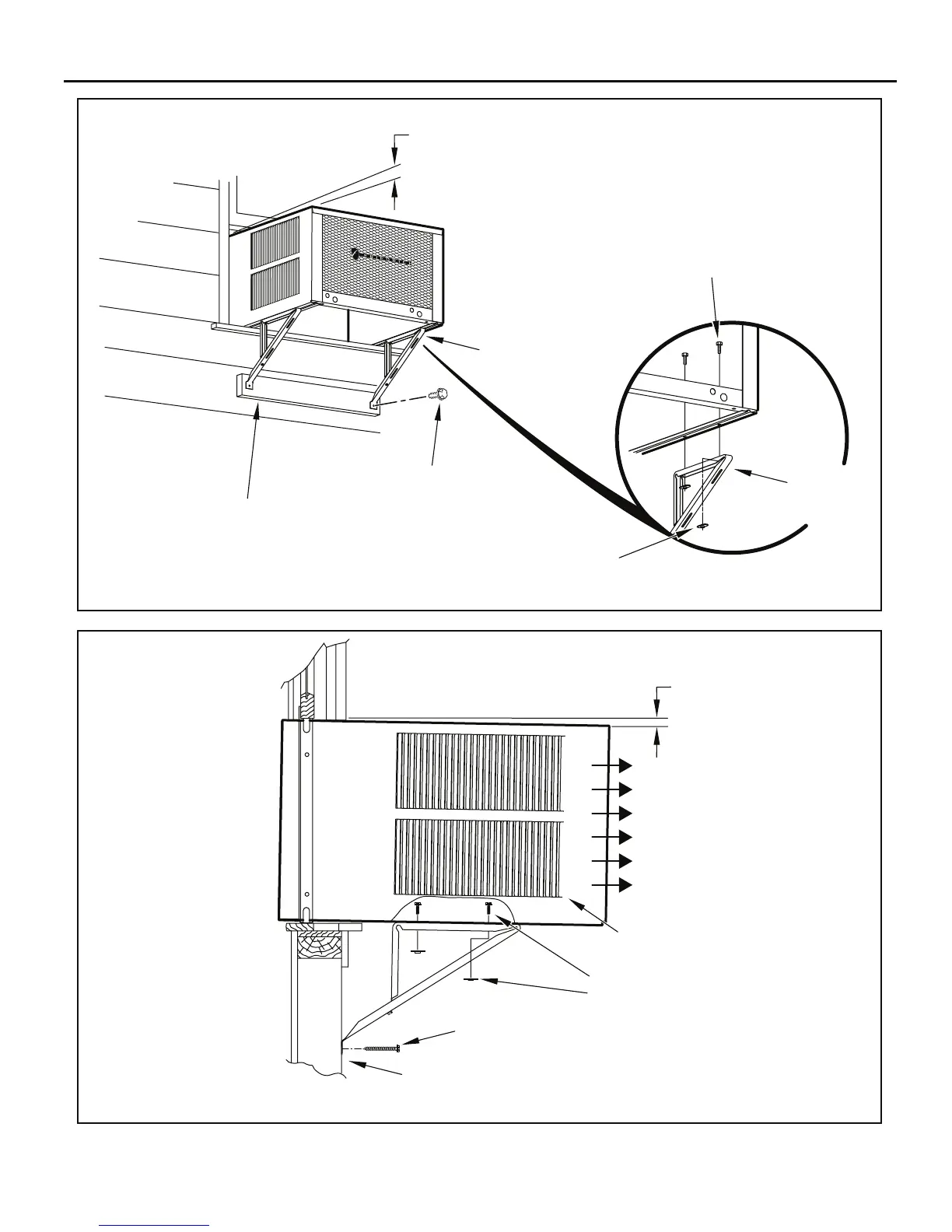

FRR015
#12 x 2” TORNILLO
(ARTÍCULO 4)
SE DEBE UTILIZAR UN SEPARADOR ENTRE LA
PARED Y LA MÉNSULA CUANDO SE
INSTALE EN BASE DE ALUMINIO O VINILO.
MÉNSULA DE SOPORTE
(ARTÍCULO 1)
MÉNSULA DE
SOPORTE
(ARTÍCULO 1)
#10-24 x 1” TORNILLO DE
CABEZA HEXAGONAL
(ARTÍCULO 2)
3/8” INCLINACIÓN
HACIA ABAJO
TUERCA PLANA DE
SOLDADURA 10-24 x
(ARTÍCULO 3)
Figura 19
FRR016
#12 x 2” TORNILLO
DE LAMINA (ARTÍCULO 4)
SE DEBE UTILIZAR UN SEPARADOR ENTRE LA
PARED Y LA MÉNSULA CUANDO SE
INSTALE EN BASE DE ALUMINIO O VINILO.
3/8” INCLINACIÓN
HACIA ABAJO
SALIDA DE
AIRE DE
CONDENSADOR
ENTRADA DE AIRE
DE CONDENSADOR
#10-24 TORNILLO
TUERCA PLANA DE
SOLDADURA #10-24
Figura 20
