Fig. 12
Type B
BANDE
D'ÉTANCHÉITÉ
POUR VANATIL
DISPOSITIF DE VERROUILLAGE DE
VANTAIL
Type A
Ne coupez ni n'enlevez
en aucun cas la broche
de mise à la masse de
la fiche.
Fiche du cordon d'alimentation Utilisez ce type de prise murale Source d'alimentation
Fil d'alimentation avec
fiche à 3 broches de type
mise à la masse
Réceptacle standard de 125V
à 3 fils avec mise à la masse,
capacité de 15A,125V CA
Utilisez un fusible
Temporisé ou un
disjoncteur de 15 A.
Fig. 13
TYPE B
Support
(TYPE G)
10
Directives d'installation
Données électriques
Pendre
Poussée
6. a. Retirez la vis de fixation boîtier/réceptacle d'eau du côté droit
de l'appareil.
b. Fixez le support (TYPE G) à l'appareil à l'aide de la vis que vous
venez de retirer. Fixez le support (TYPE G) au seuil de la fenêtre à
l'aide d'une vis de type B, tel qu'illustré à la Fig. 13.
7. Vous avez maintenant terminé l'installation du climatiseur
individuel. Pour les détails de branchement du cordon
d'alimentation à une prise de courant murale, veuillez vous
reporter à SPÉCIFICATIONS ÉLECTRIQUES.

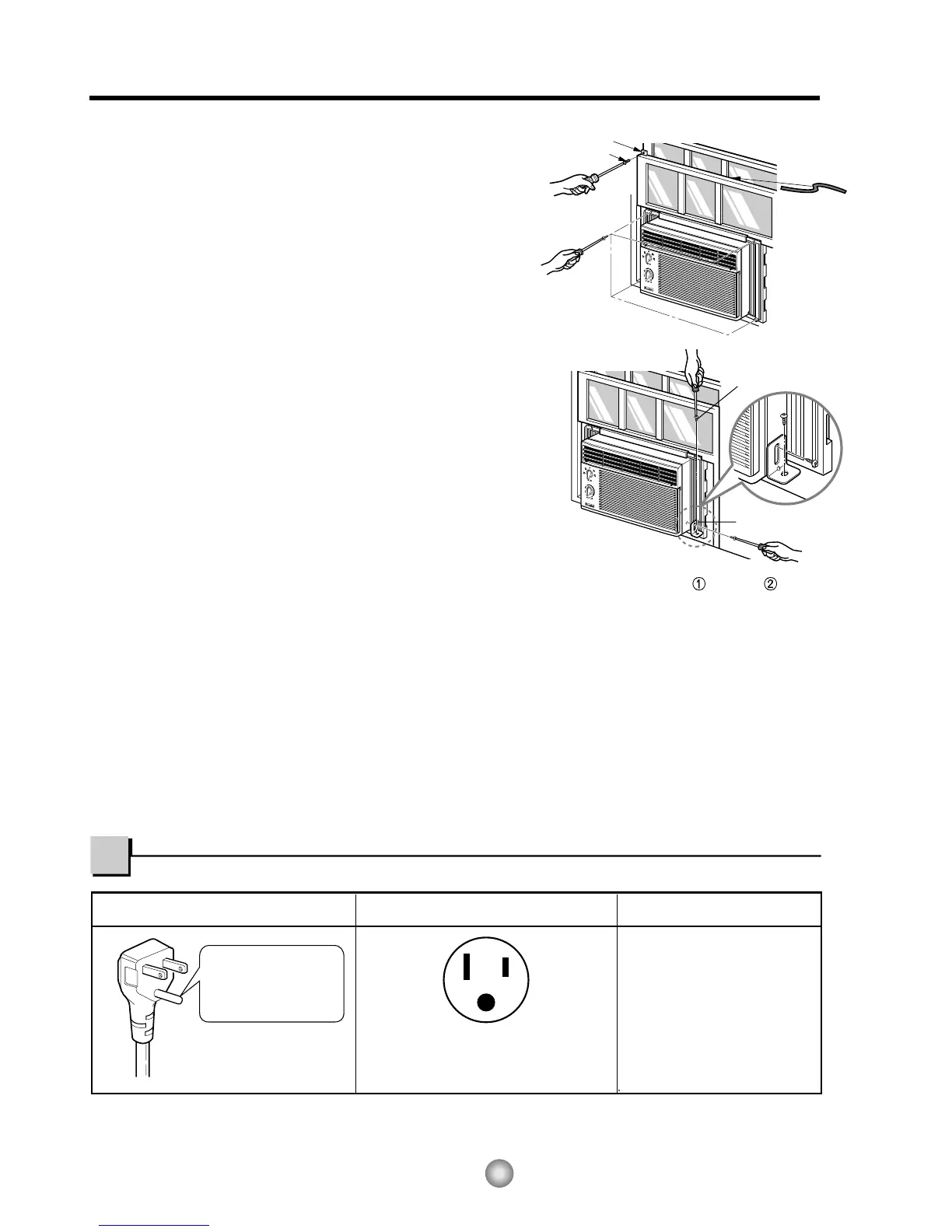

4. FIXEZ LES VOLETS D'ÉTANCHÉITÉ
Etirez les volets d'étanchéité (TYPE F) jusqu'à ce
qu'ils ferment entièrement l'ouverture de la fenêtre et
fixez-les à l'aide de 4 vis de type B, tel qu'illustré à
la Fig. 12.
5. INSTALLEZ LA BANDE D'ÉTANCHÉITÉ DE
VANTAIL ET LE DISPOSITIF DE VERROUILLAGE
DE VANTAIL
a.Coupez la bande d'étanchéité pour vantail (TYPE E)
à la largeur des vantaux. Insérez-la dans l'espace situé
entre les vantaux supérieur et inférieur, tel qu'illustré
à la Fig. 12. Cela empêchera l'air chaud et les insectes
de pénétrer dans la pièce.
b. Fixez le dispositif de verrouillage de vantail à l'aide d'une
vis de type A, tel qu'illustré à la Fig. 12.
DÉPOSE DE L'APPAREIL
Arrêtez le climatiseur, débranchez le cordon d'alimentation, déposez l'étrier en L et les vis installées en
haut et en bas des volets d'étanchéité, et conservez-les pour la réinstallation ultérieure de l'appareil. Fermez
les volets d'étanchéité. Maintenez fermement le climatiseur, levez le vantail et inclinez soigneusement le
climatiseur vers l'arrière afin d'évacuer toute condensation résiduelle. Soulevez le climatiseur du seuil de
la fenêtre et retirez la bande d'étanchéité pour vantail située entre les vantaux.
